| العنصر | المحتوى |
|---|---|
| العميل | باوتي جروب كو. ليمتد |
| الدولة | الصين |
| الصناعة | تصنيع لوحات مركبة |
| التطبيق | معالجة حرارية للوحات التيتانيوم والنيكل |
| المعدات | 11-رولة مستوية للصفائح |
| نطاق التنعيم | 6-30 مم x1,000-3,200 مم |
| الحد الأقصى لعرض الصفيحة | 3,200 مم |
| الحد الأقصى لطول اللوح | 14,000 مم |
| قوة الإنتاج للمادة | ≤750 ميجا باسكال |
| أسطوانات العمل | 11 أسطوانة - 5 علوية / 6 سفلية |
| دفع أسطوانات العمل | جميع 11 أسطوانة مدفوعة |
| وزن الآلة | تقريبًا 300 طن |
BaoTi Group هي إحدى الشركات الصينية الرائدة المتخصصة في البحث والتطوير وتصنيع منتجات التيتانيوم والسبيكات التيتانيوم.
بالنسبة لألواح السبيكة عالية الأداء، معالجة الحرارة هي جزء مهم من عملية التصنيع. التنظيف، المعالجة الحرارية الحلولية والتبريد يمكن أن يسبب تشوهات في اللوح، مما يجعل التهديف اللاحق ضروريًا.
لخط إنتاج المعالجة الحرارية لمجموعة BaoTi، قام EZHONG بتوريد آلة مستوية للصفائح ذات 11 لفة ومعدات مساعدة مرتبطة بها، مصممة للصفائح ذات السمك 6-30 مم، العرض 1,000-3,200 مم والطول حتى 14,000 مم، مع مقاومة الإنتاج حتى 750 ميجا باسكال.
بالنسبة لهذا المشروع، طلب العميل حلاً قادرًا على توفير:
قام EZHONG بتوريد آلة مستوية للصفائح ذات 11 لفة مع أنظمة مساعدة للتغذية والمحاذاة والنقل والسائلة والكهربائية لخط إنتاج المعالجة الحرارية لمجموعة BaoTi.
| العنصر | المواصفات |
|---|---|
| المعدات | آلة مستوية للألواح 11-ترس |
| مواصفات الترسي | 6-30x3,200 مم |
| الحد الأقصى لسمك اللوحة | 30 مم |
| الحد الأدنى لسمك اللوحة | 6 مم |
| الحد الأقصى لعرض اللوحة المكتملة | 3,200 مم |
| الحد الأقصى لطول اللوح | 14,000 مم |
| قوة الإنتاج للمادة | ≤750 ميجا باسكال |
| المواد المناسبة | النيكل والسبائك النيكلية / التيتانيوم والسبائك التيتانية |
| درجة حرارة التوازن | درجة الحرارة الغرفية / المتقطعة 500-980°C |
| دقة التوازن | ≤3 مم/م |
| قطر اللفة العاملة | قطر 220 مم |
| مسافة اللفة العاملة | 230 مم |
| أسطوانات العمل | 11 |
| دفع اللفة العاملة | جميع 11 أسطوانة مدفوعة |
| مادة اللفة العاملة | 60CrMoV |
| صلابة سطح اللفة العاملة | HRC58-65 |
| Working Roll Effective Length | ≥3,300 مم |
| Backup Roll Material | 42CrMo |
| Backup Roll Surface Hardness | HRC46-54 |
| Frame Structure | High-Strength Pre-Stressed Frame |
| Levelling Speed | 3-12 m/min, variable frequency |
| نظام التحكم الرئيسي | سيمنز S7-1500 PLC |
| واجهة الآلة البشرية (HMI) | سيمنز وين سي سي |
| أبعاد الآلة | حوالي 9.76 × 3.86 × 6.51 م |
| القدرة المثبتة | حوالي 400 كيلوواط |
| الوزن الإجمالي | تقريبًا 300 طن |
تعتمد الآلة على تكوين 11 رول مع 5 رول علوية و6 رول سفلية. يوفر الترتيب الكثيف نسبياً للرول نقاط متعددة للتشوه الخاضع للتحكم عبر الصفيحة، مدعماً تصحيحاً مستقراً للتشوه المتبقي في الصفائح الأساسية الواسعة.
على عكس تكوينات الرولات الخاملة، يتم دفع جميع 11 رول عامل بشكل نشط. يستخدم الإرسال الرئيسي محركين متغيري التردد التيار المتناوب، وصندوق توزيع التروس المقسى بالصليد، ومحاور موحدة لدفع الرولات العاملة.
يتكون الإطار من قواعد الآلة، والأعمدة، والأغطية، والأعمدة المشدودة مسبقاً مما يشكل هيكل مغلق. يتم استخدام أربعة أعمدة شد مسبقاً لتحسين قوة الإطار العام وصلابته. أقصى انحناء مرن تحت الحمل: ≤0.24 مم.
تراقب المستشعرات عالية الدقة للإزاحة موضع الرول العامل، بدقة عرض ±0.05 مم. يقوم PLC بالتحكم المغلق في فجوة الرول لتحقيق موضع دقيق ومعايرة صفرية.
تستخدم الرولات الاحتياطية العلوية المسامير القابلة للتعديل، مما يسمح للمشغل بتعويض انحناء الرول العامل وتحسين التنعيم للصفائح ذات التشوه المتباين عبر عرض الصفيحة.
For a production line operating three shifts per day, the machine is equipped with a hydraulic fast roll-changing system. The lower roll set can be hydraulically pulled out from the machine frame for quick replacement.

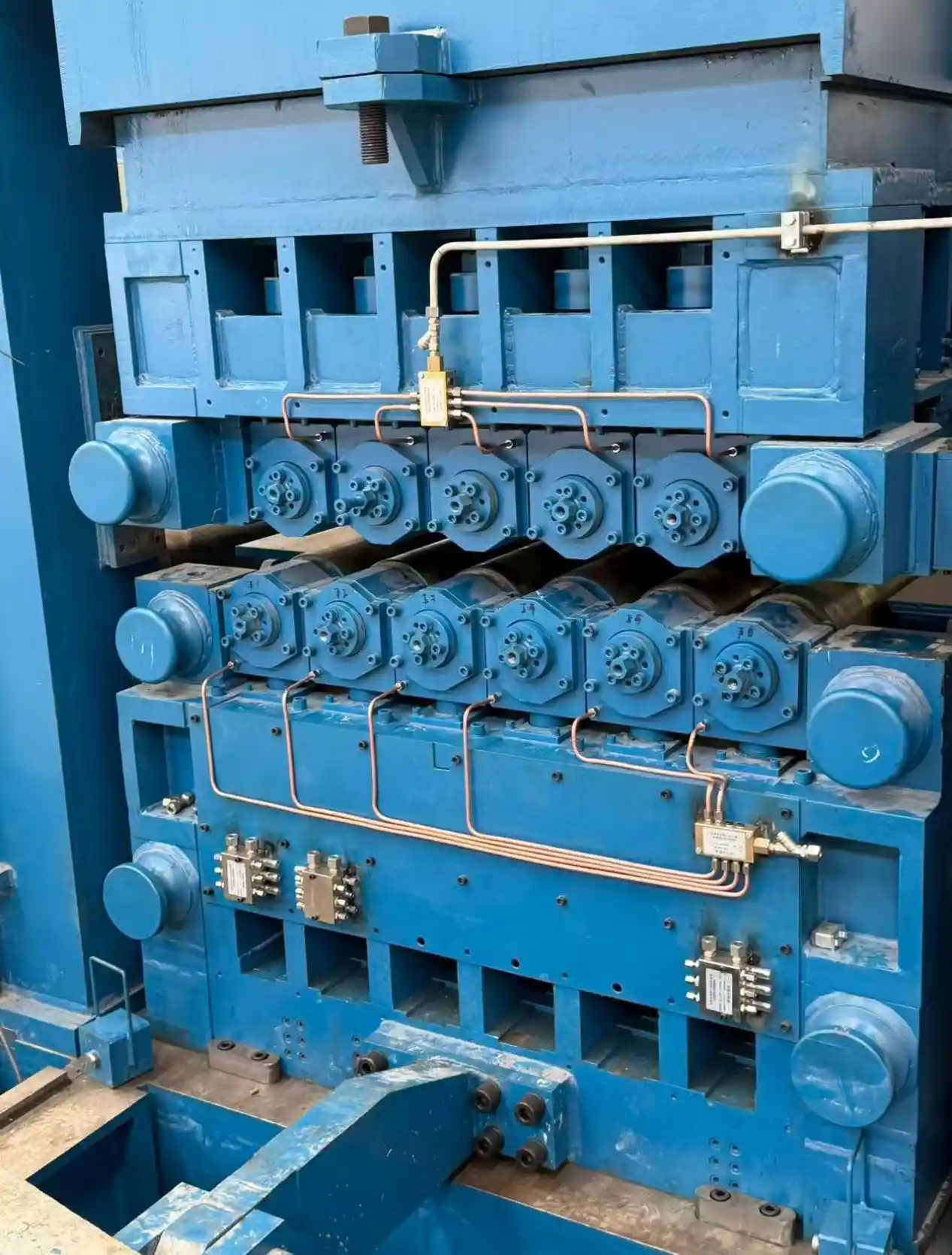

عرض الرولات على الموقع

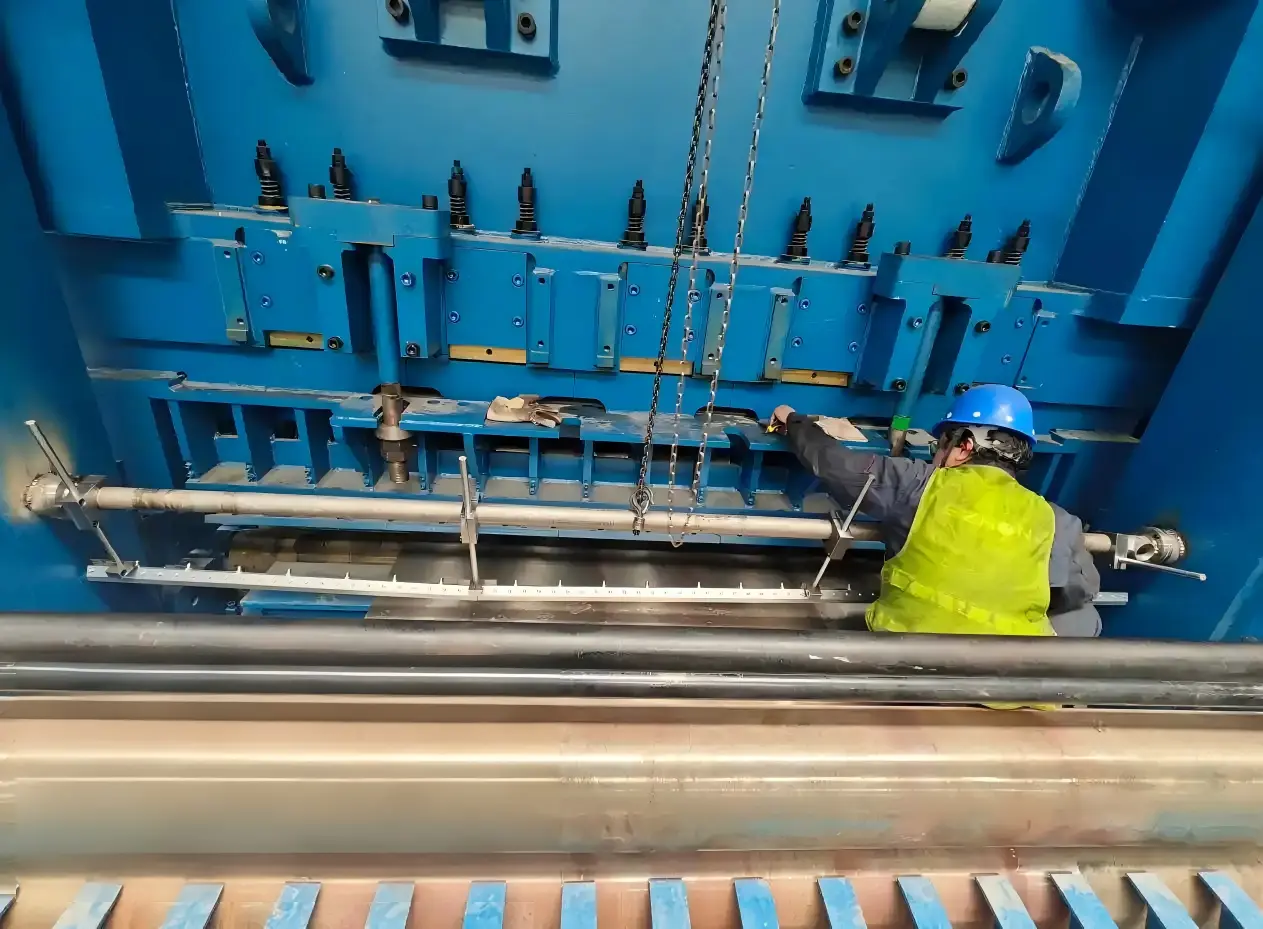

ضبط التشغيل النهائي

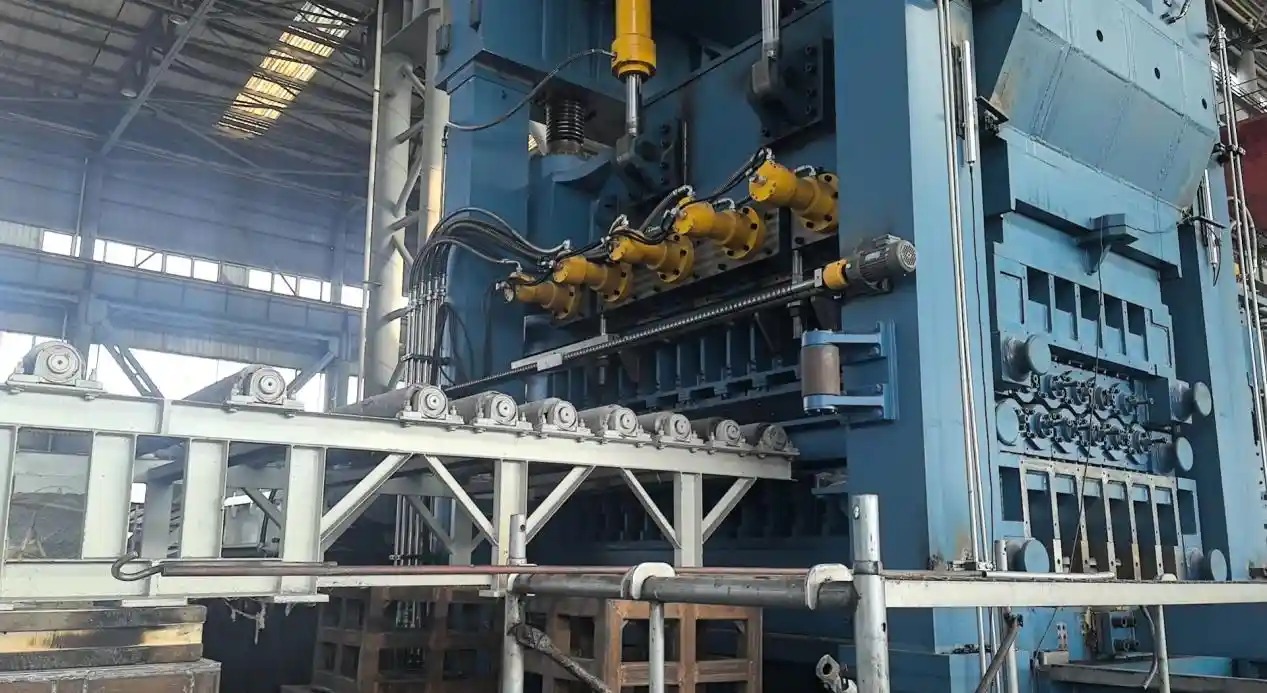

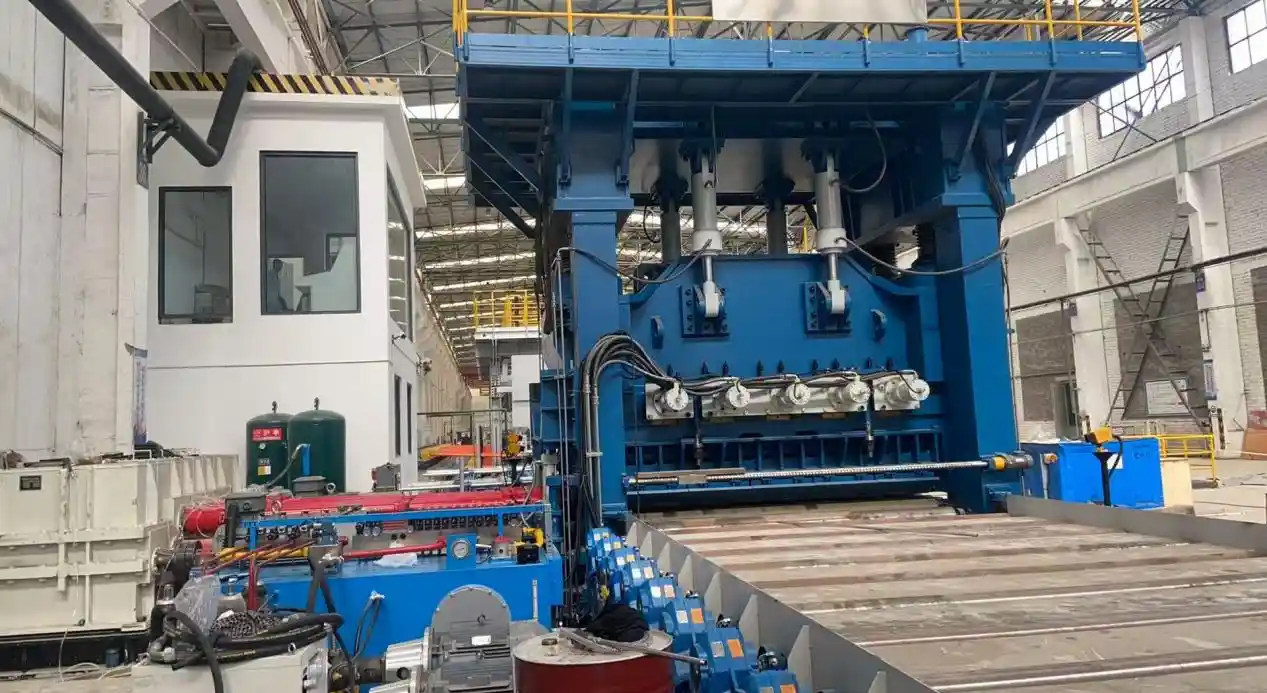

نظرة عامة على الآلة في الموقع

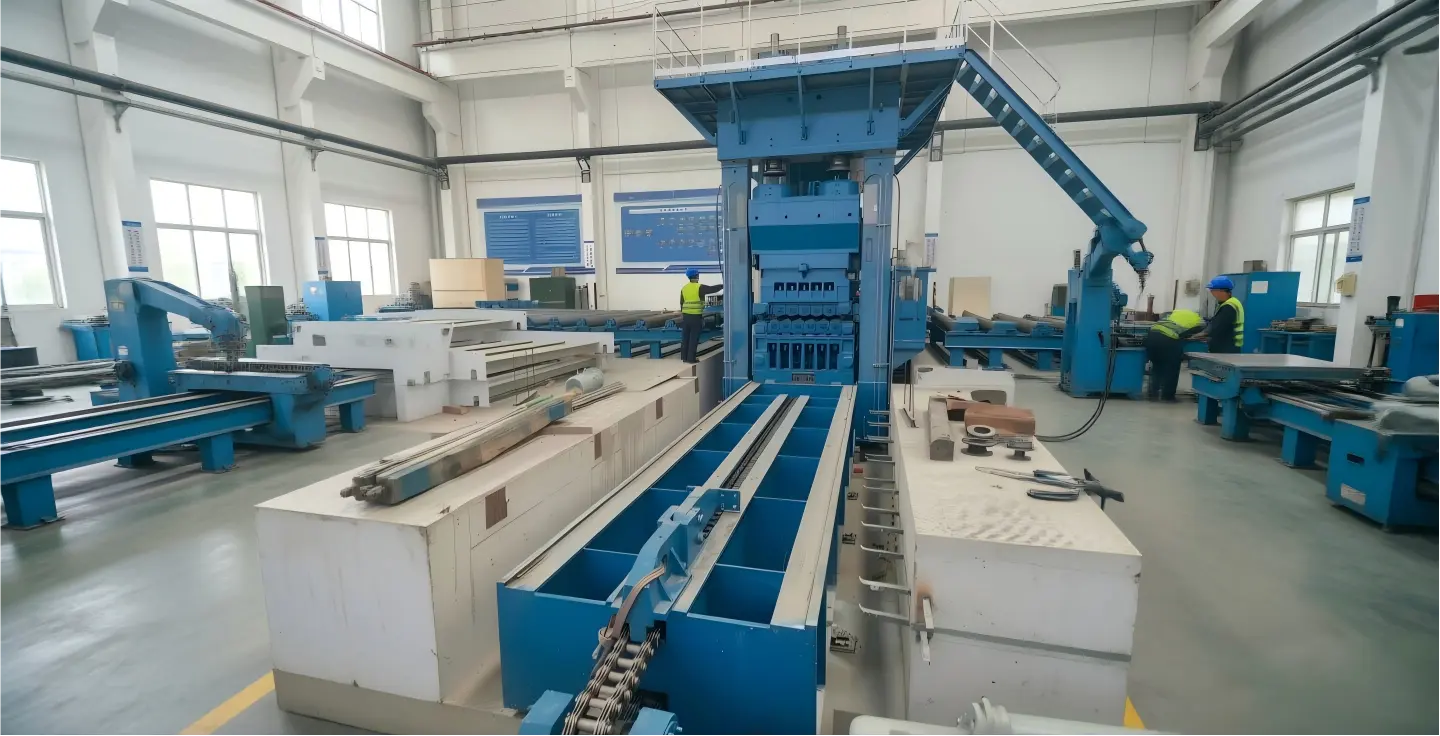

تخطيط الموقع للعميل

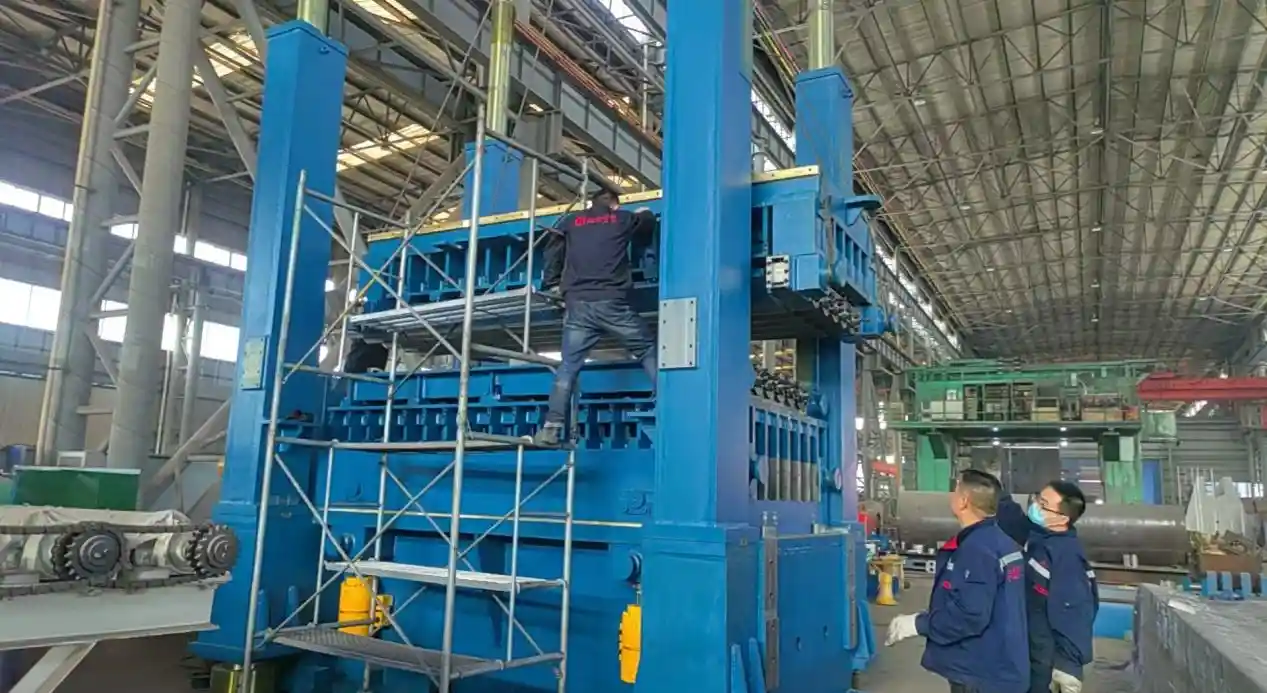

عمل التثبيت الميداني

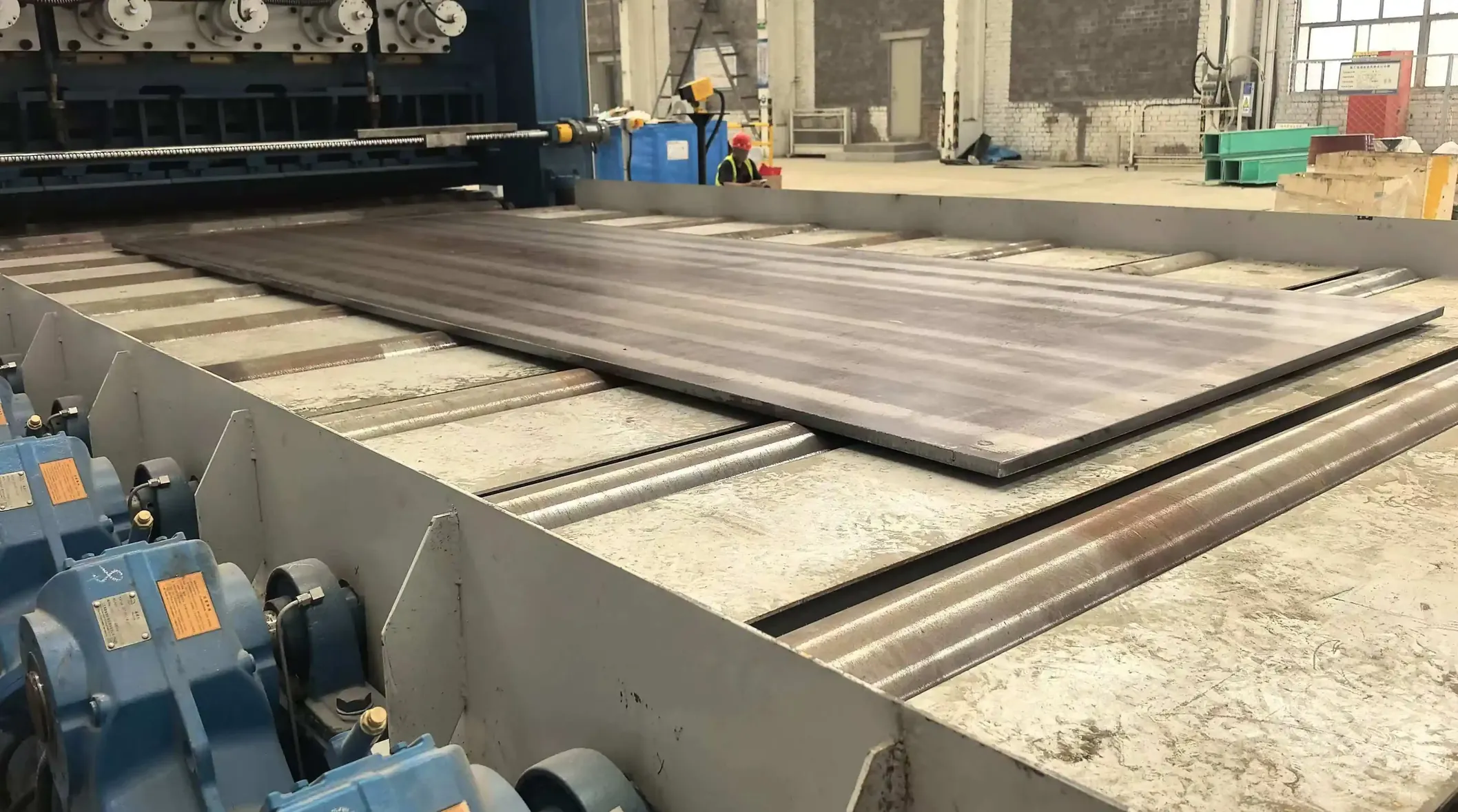

تجربة مستوى الألواح
