مصممة خصيصاً لمواد 960-1100 ميجاباسكال (Q345، Q420، HG785). نظام تقليل ضغط بمحرك مزدوج يتعامل مع الارتداد المطاطي الشديد. ترتيب لفات غير متوازية مع لفات حواف قابلة للتعديل يعوض عن تقلب صلابة المواد.
محركان مستقلان يدفعان تقليل الضغط عبر معدات دوامة معزولة. عملية محركات متزامنة تحقق انخفاض حامل متوازي؛ عملية محرك مستقل يمكنها تمكين انحدار غير متوازن. يحل صعوبة تحميل لوحات سميكة وتحديات التعافي المطاطي.
تعديل تلقائي لعدد اللفات حسب سمك اللوح. لوحات رفيعة (3-8 مم) تفعل كل اللفات للدقة؛ لوحات سميكة (40-60 مم) تقلل عدد اللفات لزيادة مدة الدعم. يمدد عمر معدات الخدمة مع تحسين استهلاك الطاقة.
تُعدّل اسطوانات الحافة العلوية والسفلى بشكل مستقل عبر أسطوانات متناسبة. يلغي عيوب الموجات الحافية الشائعة في المعدات التقليدية. يخلق توزيعًا موحدًا للإجهاد عبر عرض اللوحة الكامل.
يُدفع نظام الأسطوانات الرئيسي بواسطة محركين كهربائيين مستقلين من خلال علبات تروس كوكبية بمدخلين مزدوجين. يلغي الاهتزاز الدوراني، يحسن كفاءة الإرسال، يقلل الضوضاء. مثالي للإنتاج المستمر لمعدات ثقيلة.
نظام PLC يخزن أكثر من 500 ملف تعريف لمكونات الهندسة والآلات. يختار المشغل نوع المكون؛ تحسب الآلة منحنى الضغط، تكوين الاسطوانات، زاوية الميل تلقائيًا. وقت الإعداد <5 دقائق مقابل 45 دقيقة تقليدية للتعديل اليدوي.
يُدفع محركان بقدرة 5.5-7.5 كيلوواط بواسطة علب تروس دودية مستقلة. التشغيل المتزامن: يرفع كلا المحركين العارضة بسلاسة (تقليل الضغط). التشغيل غير المتزامن: يرفع ويخفض المحركان بشكل مستقل، مما يسمح بميل العارضة (±7 مم تعديل زاوي) لتصحيح الموجة من جانب واحد.
أسطوانات هيدروليكية تتحكم في تفاعل الأسطوانات بشكل فردي. وضع لوحة رفيعة: جميع 13 أسطوانة نشطة (دقة كاملة). وضع لوحة سميكة: 9 أسطوانات نشطة (مسافة أكبر، لحظات ثني أقل). التبديل التلقائي للأوضاع بناءً على قياس سمك اللوح الداخل.
محركان مستقلان 45-75 كيلوواط (حسب الموديل) مربوطان بنظام الأسطوانات الرئيسي عبر معدلات كوكبية + صمام مقسم التدفق. يغذي كل محرك جزءاً من الأسطوانات العاملة. يلغي محور التقاطع التقليدي، مما يقلل تقلب الزخم من ±8% إلى<±1%
تقوم قاعدة البيانات بتخزين 500+ ملف تعريفي للمكونات التي تم برمجتها مسبقاً من قبل فريق الهندسة. يختار المشغل المكون على HMI؛ يقوم النظام تلقائياً بتعيين ضغط المدخل/المخرج، نمط التداخل للأسطوانات، زاوية الإمالة، وسرعة انخفاض العارضة المتقاطعة.

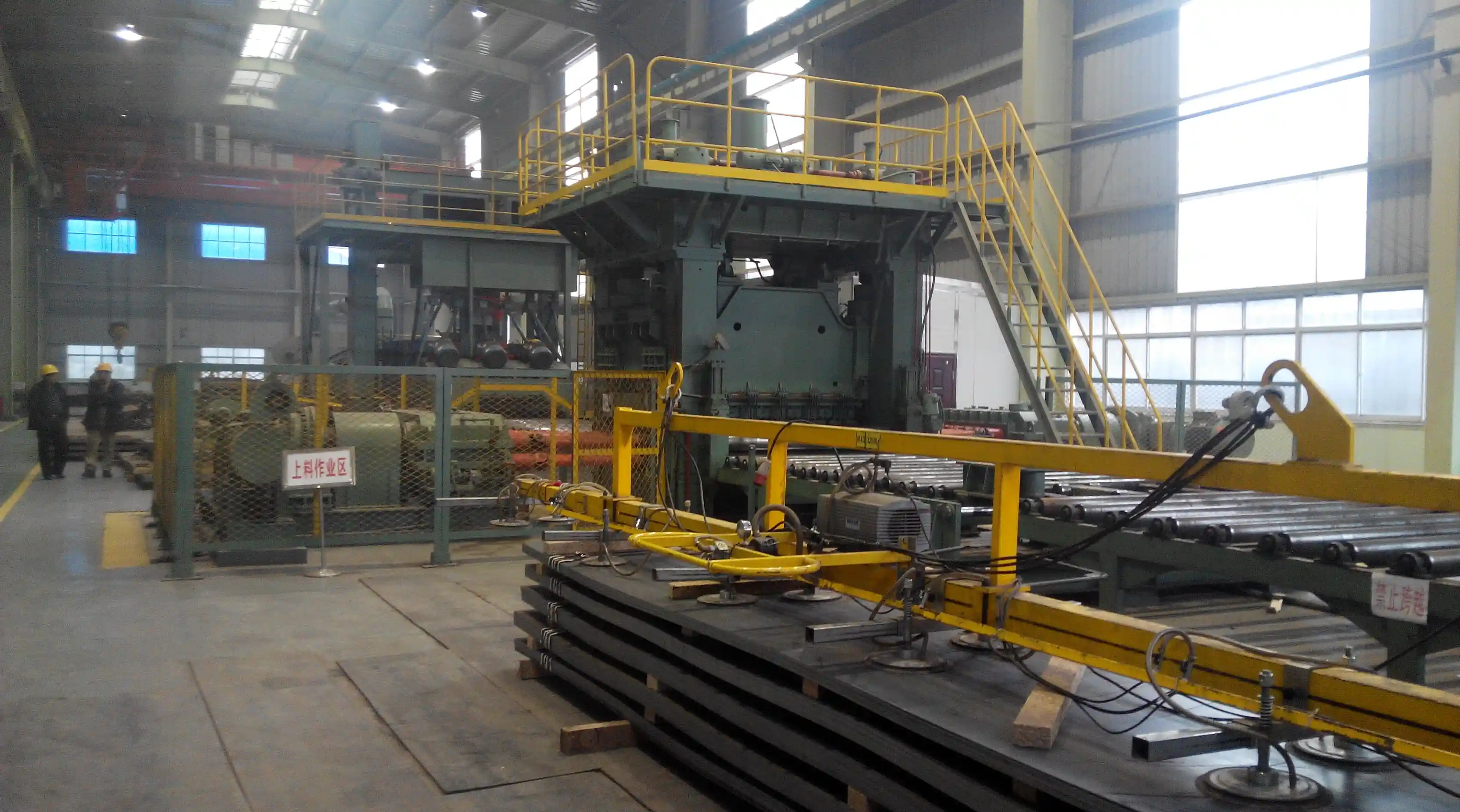

الأسطوانات العلوية والسفلية للحافة قابلة للتعديل بشكل مستقل عبر أسطوانات هيدروليكية متناسبة. تخلق حقل ضغط غير متماثل يستهدف أنماط العيوب المحددة: موجة جانبية في الحافة، موجة في المركز، أو عيوب مشتركة مع ميل تلقائي + تعديل حافة.
فولاذ هيكلي قوي عالي الجودة Q345، بناء مسلح مغلق، مضاف بالتوتر كاملاً. انحراف الصلابة <0.8 مم تحت الحمل المركب الأقصى. أسفاد مطاطية مدمجة تقلل الاهتزاز.
2 محركات مستقلة (45-75 كيلو واط كل واحدة)، مخفضان كوكبيان مزدوجان (نسبة 1:75). مقسم التدفق يحافظ على توازن تحميل ±3%. 94% كفاءة نقل الطاقة. محركات تخفيض الضغط 5.5-7.5 كيلو واط مع مخفضات ذات أسنان دودية، تعديل زاوي ±7 مم.
أسطوانات مصقولة من الفولاذ 42CrMo، صلابة HRC 50-55 على السطح، قطر 280-400 مم. 13 محركات هيدروليكية SAI مع مخفضات كوكبية فردية (نسبة 1:75). تحملات مستقلة لكل أسطوانة لاستبدالها بشكل معياري.
أسطوانات هيدروليكية مع تحديد الموضع بالمثلث، نطاق الضبط 9-13 من الأسطوانات النشطة. PLC Siemens S7-1200 بشاشة لمس 10 بوصات. وحدة كشف فوق صوتي، توقفات طوارئ في 4 مواقع. وقت الاستجابة أقل من 3 ثوانٍ لتبديل الوضع.
| النموذج | السمك الأقصى (ملم) | عرض اللوحة (ملم) | حد الإجهاد (MPa) | الأسطوانات العاملة | قوة المحرك الرئيسي (كيلوواط) | دقة (مم/م²) | الأبعاد L×W×H (مم) |
|---|---|---|---|---|---|---|---|
| إي زد واي فورتي ثلاثة بي - أربعون ضرب ألفين | It looks like the specific content/button text to translate into Arabic is not provided in your query (the message references "the following content" and "this button" but includes nothing concrete to work with). Please provide the text, and I'll translate it and output exactly in the requested JSON format. | ٢٠٠٠ | ٩٦٠ | أحد عشر | ٤٥ × ٢ | كالتالي: ٠.٨ | ٥٨٠٠×٢٤٠٠×٢٧٠٠ |
| EZW43B-50×2500 | لم يتم توفير النص المطلوب ترجمته. يرجى تقديم محتوى الزر أو النص المراد ترجمته. | ٢٥٠٠ | ٩٦٠ | ١٣ | 55 × 2 | كالتالي: ٠.٨ | ٦٤٠٠×٢٨٠٠×٢٩٠٠ |
| EZW43B-60×3000 | لم يتم تقديم المحتوى المطلوب ترجمته. | 3000 | ٩٦٠ | ١٣ | ٧٥×٢ | كالتالي: ٠.٨ | ٧٠٠٠×٣١٠٠×٣٠٠٠ |
| إي زد واي فورتي ثلاثة بي - أربعون ضرب ألفين | It looks like the specific content/button text to translate into Arabic is not provided in your query (the message references "the following content" and "this button" but includes nothing concrete to work with). Please provide the text, and I'll translate it and output exactly in the requested JSON format. | ٢٠٠٠ | The query appears to be missing the specific button text or content to be translated. Please provide the English text you want translated into Arabic (and formatted as a website-style button), and I'll output it in the requested JSON format. | أحد عشر | 55 × 2 | صفر فاصل سبعة | ٥٩٠٠×٢٤٠٠×٢٨٠٠ |
| EZW43B-50×2500 | لم يتم توفير النص المطلوب ترجمته. يرجى تقديم محتوى الزر أو النص المراد ترجمته. | ٢٥٠٠ | The query appears to be missing the specific button text or content to be translated. Please provide the English text you want translated into Arabic (and formatted as a website-style button), and I'll output it in the requested JSON format. | ١٣ | ٧٥×٢ | صفر فاصل سبعة | ٦٥٠٠×٢٨٠٠×٣٠٠٠ |
| EZW43B-60×3000 | لم يتم تقديم المحتوى المطلوب ترجمته. | 3000 | The query appears to be missing the specific button text or content to be translated. Please provide the English text you want translated into Arabic (and formatted as a website-style button), and I'll output it in the requested JSON format. | ١٣ | ٩٠ × ٢ | صفر فاصل سبعة | ٧١٠٠ × ٣١٠٠ × ٣١٠٠ |
أجب على بضع أسئلة سريعة لمساعدتنا في توصية أفضل آلة تسوية الصفائح المناسبة لتطبيقك.
المواد: Q345، Q420 من الفولاذ عالي القوة؛ السمك: 30-60 مم؛ المتطلب الرئيسي: الاستقامة ±3 مم، وقابلية اللحام محفوظة.
المواد: Q345, Q420؛ السمك: 40-60 مم؛ المتطلبات الرئيسية: هندسة مقاومة للإرهاق، بدون تركز إجهاد داخلي.
المواد: Q420, HG785؛ السمك: 25-50 مم؛ المتطلب الرئيسي: الدقة الأبعادية ±2 مم، تدعم الحمل الهيكلي.
المواد: Q345, Q420؛ السمك: 30-60 مم؛ المتطلب الرئيسي: المحاذاة الدقيقة للتصليب، بدون انحراف تحت الحمل.
المواد: Q420، سبائك عالية القوة المتخصصة؛ السمك: 40-80 مم؛ المتطلب الرئيسي: توزيع موحد للإجهاد، أقل إجهاد متبقي.
المادة: Q345، فولاذ مقاوم للاهتراء؛ السمك: 50-80 مم؛ المتطلب الرئيسي: مقاومة الصدمات، الاستقرار الأبعادي.
تحديمكونات ذراع الحفارة (50 مم Q420) تظهر انحناء ±4 مم. إعداد المعدات السابقة 45 دقيقة لكل تغيير للدفعة.
حلEZW43T-50×2500 مع ذاكرة المعلمات التلقائية + نظام المنحدر بمحركين مزدوجين
النتيجة:تحسنت الاستقامة إلى ±1.0 مم؛ انخفض وقت الإعداد إلى<5 دقيقة؛ معدل الخردة من 8% إلى 0.8%؛ توفير سنوي €320K
تحديالإنتاج النموذجي المختلط (8 تصاميم ذراع مختلفة). التعديل اليدوي للانحدار غير دقيق؛ التباين في الجودة يعتمد على المشغل بنسبة 18%.
حلإي زد دبليو 43 تي-60×3000 مع تعديل آلي للرولر الحافي + خوارزمية الإمالة
النتيجة:تم تقليل تباين الجودة من 18% إلى<3٪؛ الإنتاجية +25٪؛ مشغلون جدد مستقلون في أسبوع واحد؛ استرداد رأس المال في 14 شهرًا.
تحديأقسام أعمدة الرافعة من الفولاذ عالي القوة (1100 ميجا باسكال). الانكماش المرن الناتج عن ذلك تسبب في تغير قطر ±5 مم؛ معدل إعادة العمل 12%.
حلمخصص EZW43T-60×3000 مع تحسين منحنى الضغط المعزز + تعويض الارتداد في الوقت الفعلي
النتيجة:تحسين تحمل القطر إلى ±1.2 مم؛ انخفض معدل إعادة العمل من 12% إلى 0.5%؛ كفاءة الإنتاج +40%
تحديإطارات شفرات الجرافة بتنسيق كبير (60 مم Q345) ذات عدم انتظام المستوى عبر عرض 3000 مم.
حلEZW43-60×3000 مع التحكم المزدوج بالمحركات المتزامن + تقنية عدد الرولرز المتغير
النتيجة:تحسين تحمل التماسك من ±2.5 مم إلى ±0.8 مم/م²؛ زيادة معدل الإنتاج +30٪؛ تقليل وقت التوقف بنسبة 35٪.
الأنظمة المتغيرة تفعّل 9 أسطوانات للألواح السميكة (انخفاض الدورات، تمديد عمر البطانات) و13 أسطوانة للألواح الرقيقة (زيادة الدقة). معدات الأسطوانات الثابتة 13 تعمل جميع الأسطوانات بغض النظر عن سمك الألواح، مما يسبب تآكل غير ضروري في إنتاج الألواح السميكة.
يُمكّن محركان مستقلان النزول المتزامن (كلاهما مرفوع = صعود الشعاع المتوازي) أو الحركة غير المتزامنة (المحركات مستقلة = انحدار الشعاع لتصحيح الموجات). أنظمة المحرك الفردي يمكنها فقط إجراء التعديل المتوازي، مما يحد من قدرة تصحيح الموجات.
نعم. يخزن قاعدة البيانات أكثر من 500 ملف تعريف للمكونات. يختار مشغل نوع المكون على واجهة المستخدم الرسومية (HMI)؛ يقوم الجهاز تلقائيًا بتحميل جميع المعلمات (منحنى الضغط، تكوين الرولر، زاوية الميل). وقت التبديل أقل من 5 دقائق مقابل 45 دقيقة إعداد يدوي.
يُوصى بـ 500 ساعة تشغيل (عادةً 2-3 أسابيع في التشغيل المستمر). الخدمة تشمل: تغيير زيت الهيدروليكي، إعادة تشحيم المحاملات، معايرة صمام الضغط، فحص الختمات. يتطلب الـ PM الكامل 12-16 ساعة.
| إكسسوار | المهلة الزمنية | دالة | القيمة |
|---|---|---|---|
| نظام تغذية المواد التلقائي | 8 أسابيع | التحميل التلقائي، تقليل العمالة بنسبة 40% | يحسن الإنتاجية بنسبة 20%، يلغي أخطاء التحميل |
| قياس التناسق في الخط | عشرة أسابيع | تعليقات الجودة في الوقت الفعلي | دقة ±0.3 مم، إمكانية التصحيح التلقائي |
| برمجيات SPC المتقدمة | 5 أسابيع | تتبع الجودة، مخططات التحكم | يدعم دعم القرارات في القبول أو الرفض الدفعي |
| خوارزمية تصحيح الميل التلقائية | 6 أسابيع | تعديل الحافة باستخدام السيرفو | يصحح تلقائياً أنماط الموجات، دقة ±0.5 مم |
| التشخيص عن بعد | 6 أسابيع (€10K/السنة) | مراقبة السحابة، تنبيهات تنبؤية | يمنع 80% من التوقف غير المخطط |
| توسيع قاعدة بيانات منحنى الضغط المخصص | 4 أسابيع | 30+ ملفات تعريف للمكونات الجديدة | يقلل وقت التشغيل بنسبة 60% |
| تكوين اللف الساخن | 12 أسابيع | العمل حتى 200°C | يُمكّن اللف الدافئ للسبائك المتخصصة |
| نظام التمييز المتكامل للمنخفض | ٧ أسابيع | تحديد المكونات تلقائياً | تكامل تتبع MES |
| وحدة معالجة زيت الهيدروليك | 5 أسابيع | ترشيح غير متصل + إزالة الماء | يمدد حياة السائل 2.5 مرة |
