مصمم للتغلب على التحدي الحرج: تولد الألواح المركبة تركيزًا شديدًا للإجهاد في واجهة الالتصاق أثناء الانحناء. محرك اللفائف المستقل + تعديل لفة الحافة يلغي توزيع الضغط غير المتساوي. يمنع التقشر (انفصال الطبقة المغطاة عن الصلب الأساسي) — الوضع الفاشل الرئيسي في المعدات التقليدية.
كل لفة عاملة مدفوعة بشكل مستقل بمحرك هيدروليكي مخصص. يحافظ مقسم التدفق على توازن تحميل مثالي. يلغي تداخل المحور المتقاطع الميكانيكي الذي يسبب تحميل غير متماثل—أمر حرج لأن المواد المركبة تظهر ضعفًا اتجاهيًا في واجهة الرابط.

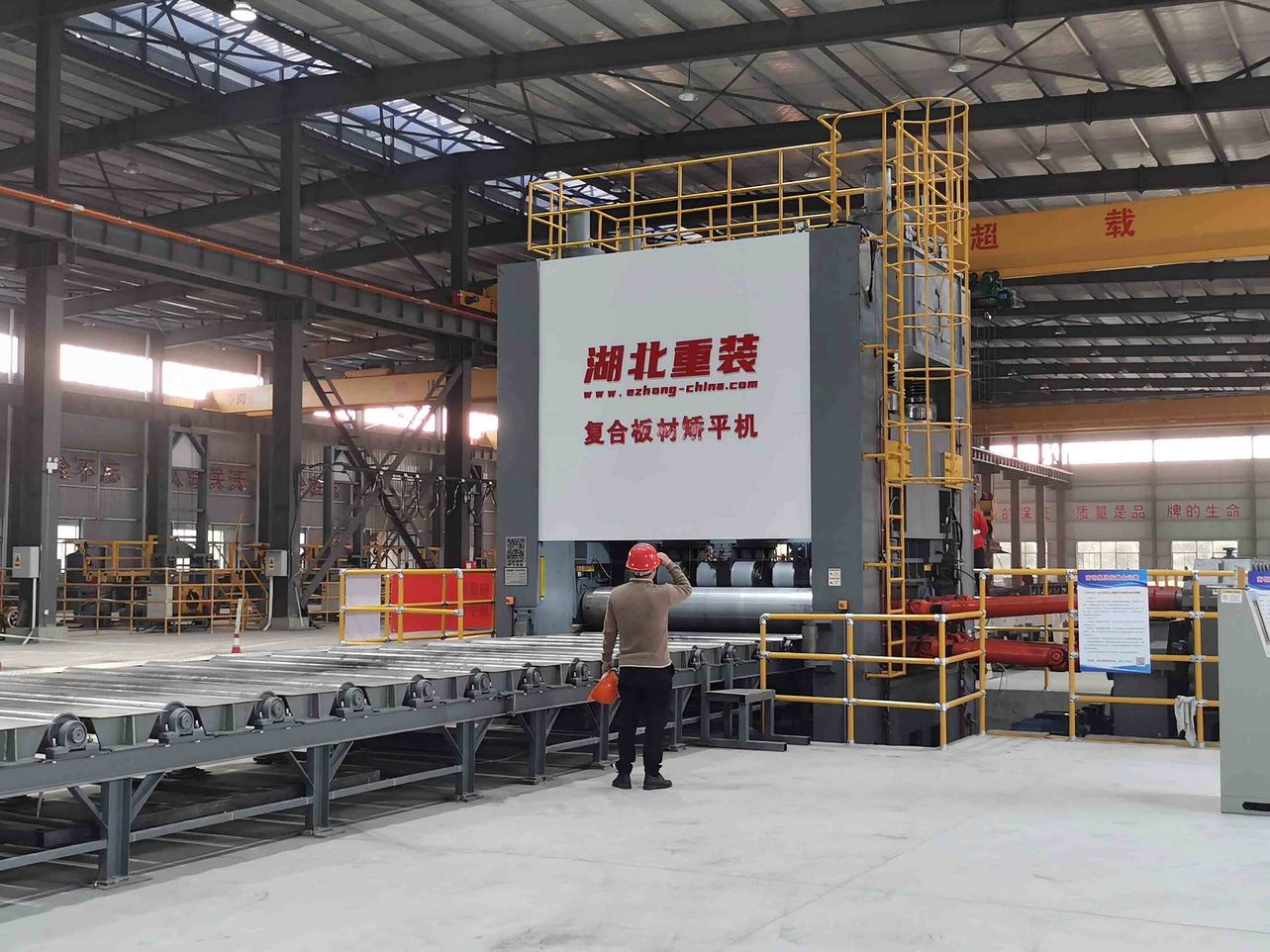

أسطوانات الحافة العلوية والسفلية قابلة للتعديل بشكل مستقل عبر أسطوانات هيدروليكية متناسبة. تخلق توزيعاً متماسكاً للإجهاد عبر عرض اللوحة. تمنع الإجهاد المتجمع على الحافة الذي يسبب عادةً التقشر الطرفي في الألواح المركبة.
يقلل ملف تعريف ضغط المدخل/المخرج المملوك من تركز الإجهاد في واجهة الطبقة المعدنية مع الفولاذ. يسمح بانخفاض تدريجي في الضغط بتدفق المواد بشكل محكوم دون تحميل صدمي. يقلل من إجهاد خط الالتصاق بنسبة 40% مقارنة بالمعدات التقليدية.
تتتبع مصفوفة الحساسات فوق الصوتية المتكاملة الخصائص الأكوستيكية لخط الالتصاق أثناء التنعيم. تكشف عن بداية الانفصال الدقيق قبل الفشل المرئي. تسمح بخفض الضغط التلقائي إذا تم اكتشاف خطر الانفصال.
تتميز لفات العمل بطلاء سطح منخفض الاحتكاك خاص بها (سيراميك أو بوليمر). يمنع الخدش والخدش الزعزعة للأسطح المغطاة المتميزة (فولاذ مقاوم للصدأ، نيكل). يحافظ على خصائص المقاومة للصدأ للطبقة المغطاة المكلفة.
التصميم الثوري يعالج التحدي الأساسي: الألواح المركبة لها ضعف اتجاهي في واجهة الالتصاق. المحور المتقاطع التقليدي المدفوع بمحرك واحد يخلق تقلب الزخم—مدمر للألواح المركبة. كل بكرة مدفوعة بشكل مستقل بواسطة محرك SAI الهيدروليكي المتخصص يلغي تقلب الزخم تمامًا.
فائدة المواد المركبة:توزيع موحد للإجهاد على خط الالتصاق؛ يمنع ذروات تركز الإجهاد التي تبدأ الانفصال؛ يسمح بمعالجة لوحات مركبة أكثر سمكًا (20-25 مم) كانت مستحيلة سابقًا.
تتطلب الألواح المركبة استراتيجية انحناء جوهرية مختلفة جذريًا عن الصلب المونوليثي. يسبب الضغط العالي عند المدخل طفرة مفاجئة في الإجهاد عند واجهة الالتصاق (النقطة الضعيفة). يستخدم المنحنى الخاص تقليلًا تدريجيًا للضغط — مما يسمح للمادة المركبة بالتدفق بلاستيكيًا دون تحميل صدمي.
الألواح المركبة معرضة للتفكك الحافي بسبب تركيز الإجهاد الناتج عن التأثير الحافي. الأسطوانتان الروولر المستقلتان في الحافة تتيحان تعديل الضغط غير المتكافئ—مما يخلق مجال إجهاد متماثل عبر عرض اللوحة بأكملها.
مصفوفة مستشعرات فوق صوتية متكاملة مثبتة على إطار اللفة تراقب باستمرار الخصائص الصوتية للخط الرابط أثناء التمويه. تكشف عن بداية التجزئة المجهرية (تغييرات في التوقيع الصوتي) 2-3 دقائق قبل الظهور البصري.
Q345 صلب هيكلي عالي القوة، بناء مغلق مصنع باللحام، مُريّح تماماً من التوتر. الصلابة والانحراف<0.8 مم تحت الحد الأقصى لتحميل الانحناء المركب. المخدات المطاطية المتكاملة تقلل الاهتزاز.
رولرز فولاذ مطروق 42CrMo بطلاء سطحي غير قابل للإهدار. 13 محرك هيدروليكي SAI بمحولات كوكبية فردية (نسبة 1:75). صمام مقسم التدفق يحافظ على توازن التحميل ±3%.
مضخة إزاحة متغيرة بورقة قابلة للإزاحة (100 سم³/دورة)، 13 صمام سيرة مستقل متناسب، منحنى ضغط تكيفي مبني على PLC حسب نوع المادة المركبة، صمام تخفيف الضغط 200 بار، مجمع تخزين 30 لتر
سيمنز S7-1200 مع وحدة التحكم المتقدمة في العمليات، شاشة لمس 10 بوصات مع محدد أنواع المواد. 13 جهاز استشعار ضغط، وحدة كشف فوق صوتي، إيقاف طارئ في 4 مواقع.
| لم يتم تقديم النص للترجمة. يرجى تقديم النص الذي تريد ترجمته. | السمك الأقصى (ملم) | عرض الصفيحة (ملم) | الحد الأدنى للإجهاد للفولاذ الأساسي (ميغاباسكال) | أنواع الطبقات المغلفة | رولرز عاملة | دقة التسوية (مم/م²) | كشف الدلامينيشن | الأبعاد L×W×H (ملم) |
|---|---|---|---|---|---|---|---|---|
| EZW43C-12×2000 | ١٢ | ألفان | ١٠٠٠ | ستانلس / نيكل | ثلاثة عشر | لم يتم تقديم أي محتوى أو زر للترجمة. يرجى توفير النص أو الوصف الذي تريد ترجمته إلى العربية. | اختياري | ٥٨٠٠×٢٤٠٠×٢٦٠٠ |
| EZW43C-15×2000 | ١٥ | ألفان | لم يتم توفير أي محتوى للترجمة | ستانلس / نيكل | ثلاثة عشر | لم يتم تقديم أي محتوى أو زر للترجمة. يرجى توفير النص أو الوصف الذي تريد ترجمته إلى العربية. | اختياري | ٦٠٠٠×٢٤٠٠×٢٧٠٠ |
| EZW43C-20×2500 | عشرون | ألفان وخمسمائة | ١٠٠٠ | متعدد الطبقات | ثلاثة عشر | لم يتم تقديم أي محتوى أو زر للترجمة. يرجى توفير النص أو الوصف الذي تريد ترجمته إلى العربية. | اختياري | 6400×2800×2800 |
| EZW43CY-12×2200 | ١٢ | ألفان ومائتان | ألف ومائة | ستانلس / نيكل | ثلاثة عشر | لم يتم توفير المحتوى للترجمة | لم يتم تقديم أي محتوى للترجمة. | ٦١٠٠×٢٦٠٠×٢٧٠٠ |
| EZW43CY-20×2200 | عشرون | ألفان ومائتان | ألف ومائة | متعدد الطبقات | ثلاثة عشر | لم يتم توفير المحتوى للترجمة | لم يتم تقديم أي محتوى للترجمة. | ٦٥٠٠×٢٦٠٠×٢٩٠٠ |
| EZW43CY-25×2500 | The content to translate to Arabic was not specified in your query (only a placeholder and an unclear "as follows: 25" reference). Please provide the actual text/button label you want translated, and I'll output the result in the exact JSON format requested. | ألفان وخمسمائة | لم يتم توفير أي محتوى للترجمة | كلاد فاخر | ثلاثة عشر | لم يتم توفير المحتوى للترجمة | لم يتم تقديم أي محتوى للترجمة. | 6800×2900×3000 |
أجب على بعض الأسئلة السريعة لمساعدتنا في اقتراح أفضل آلة تسوية للألواح المناسبة لتطبيقك.
المواد: الصلب الكربوني المبطن بـ Stainless 304؛ السمك: 12-20 مم؛ التطبيق: أوعية الرداتور، مبادلات الحرارة، الخزانات الصناعية. المتطلب الأساسي: تماسك خط الرابط مثالي؛ لا انفصال؛ مقاومة التآكل محفوظة.
المواد: فولاذ كربوني مغطى بـ Duplex 2205 للبيئات عالية التآكل؛ السمك: 15-25 مم؛ التطبيق: مكونات خطوط الأنابيب تحت سطح البحر، المنشآت البحرية. المتطلب الرئيسي: توحيد خط الالتصاق حاسم لمقاومة التعب؛ يتحمل دورات حرارية ±20°C.
المواد: الصلب النيكل-على-الكربون؛ السمك: 10-20 مم؛ التطبيق: ألواح الكسارات، بطانيات مطاحن الطحن، أحواض الضخ. المتطلب الرئيسي: يجب أن يصمد خط الالتصاق في تحمل التحميل عالي التأثير؛ لا انفصال تحت الصدمة.
المواد: أطقس من الفولاذ المقاوم للصدأ 304L/316L على أساس كربوني؛ السمك: 8-15 مم؛ التطبيق: أغشية الخزانات، شفرات الخلاط، جدران الجاكيت. المتطلب الرئيسي: متوافق مع FDA/ASME؛ رابط سلس؛ لا خطر تلوث.
المواد: الفولاذ الكربوني مغلف بالهاستيللوي/إنوكل؛ السمك: 12-25 مم؛ التطبيق: أغشية المفاعل، أقسام أعمدة التقطير. المتطلب الرئيسي: سلامة الالتصاق تحت صدمة حرارية (دورات 200-400 درجة مئوية)؛ احتواء تحت ضغط عالي.
المادة: سبيكة مقاومة للتآكل مقطورة على قاعدة فولاذ الكربون؛ السمك: 15-25 مم؛ التطبيق: أحواض المضخات، أجسام الصمامات، ألواح مقطع الخنق. المتطلب الرئيسي: يتحمل خط الارتباط ضغط هيدروستاتيكي أكثر من 300 بار؛ بدون انفصال تحت الحمل المستمر.
التحديغلافات خزانات الكربون الصلب مبطنة بـ 304 من الفولاذ المقاوم للصدأ (15 مم). أدت المعدات السابقة بثلاثة لفات إلى معدل انفصال 8-12%. تكلفة الخردة €80-120 لكل مكون.
المحتوى المطلوب ترجمته غير مذكور في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية.EZW43CY-20×2200 مع محرك مستقل بكرة مقسمة + كشف التفكك فوق صوتي
النتيجة:معدل التقشر انخفض إلى 0.3%؛ تقليل النفايات المادية من 180,000 يورو/سنة إلى 15,000 يورو/سنة؛ دقة التنعيم ±1.0 مم/م²
التحديستيل كربون دبلوكس 2205 مغطى (20 مم) لمكونات خطوط الأنابيب تحت سطح البحر. العميل يرفض 6% من التسليمات بعد اختبار اللحام.
المحتوى المطلوب ترجمته غير مذكور في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية.EZW43CY-20×2200 مع مراقبة الانفصال بالموجات فوق الصوتية + ضبط الضغط في الوقت الفعلي
النتيجة:انخفض معدل الرفض من 6% إلى<0.5٪؛ صفر مطالبات الضمان؛ إمكانية التمرير الواحد؛ اتفاقية توريد طويلة الأمد مُمنوحة
التحديألواح مطحنة من الصلب الكربوني مغطاة بنيكل (18 مم). تسبب التحميل عالي التأثير في فشل مبكر لخط الالتصاق. يبلغ متوسط مطالبات الضمان 12% سنوياً.
المحتوى المطلوب ترجمته غير مذكور في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية.EZW43CY-20×2200 مع تسوية التوتر للحافة بواسطة الدوارة + المنحنى الضغطي الخاص لمكونات النيكل
النتيجة:انخفضت مطالبات الضمان من 12% إلى 1.2%؛ تم تمديد عمر المنتج من 18 شهرًا إلى أكثر من 36 شهرًا؛ +450 ألف يورو إيراد سنوي
التحديمكونات الخزان من الفولاذ الكربوني مغلفة بستيل 316L (12 مم). تسبب الاحتكاك السابق من المعدات في عيوب سطحية؛ معدل رفض الدفعة 8%.
المحتوى المطلوب ترجمته غير مذكور في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية.مخصص EZW43CY-12×2200 مع أسطوانات مغلفة بالسيراميك + كشف التقشر + توثيق الجودة الآلي
النتيجة:تحسين قبول الدفعة من 92% إلى 99.8%؛ صفر تلوث بالحديد؛ جاهز لتدقيق FDA؛ تمديد العقد لمدة 5 سنوات.
الدلامينيشن هو فصل الطبقة المبطنة عن الصلب الأساسي عند واجهة الالتصاق. حرج لأن الألواح المركبة لديها ضعف اتجاهي عند خط الالتصاق (نقطة الأضعف). أثناء الثني، يركز الجهد على واجهة الالتصاق. يسبب التنظيم غير الصحيح دلامينيشناً دقيقاً ينتشر تحت التحميل الخدمي، مما يسبب فشلاً مبكراً.
الدفع التقليدي بالمحور المتقاطع يخلق تقلب الزوج (±8-12% تباين)، مما يسبب ارتفاعات ضغط غير متماثلة. لا تتحمل الألواح المركبة عدم التماثل (الضغط على خط الالتصاق يركز). المحرك المستقل لكل لفة يلغي تقلب الزوج (<±1%)، موزعة الضغط بالتساوي عبر خط الالتصاق. يمنع بدء التقشر.
نعم. النظام يتسع لمكونات متعددة الطبقات حتى 3 طبقات (مثال: طبقات استيل-نيكل-استيل). يمكن تخصيص منحنى الضغط لكل تركيبة طبقة. يكشف اكتشاف التقشر كل خطوط الالتصاق في وقت واحد. استشر الهندسة لتركيبات مواد متعددة الطبقات المحددة.
يضيف النظام فوق الصوتي الاختياري 5-7 حساسات + وحدة معالجة الإشارات (التكلفة +45 ألف يورو). يستخدم النموذج القياسي تحسين منحنى الضغط فقط (بدون مراقبة نشطة). للتطبيقات عالية القيمة أو الحرجة (تحت سطح البحر، الطائرات)، يُوصى بالنظام الاختياري. يكشف عن التقشر الدقيق 2-3 دقائق قبل الفشل الظاهري.
تعتمد مقاومة الصدأ على الطبقة الأكسيدية السلبية. تؤدي التلوث بالحديد (مثل الخدش الناتج عن اللف) إلى صدأ كهروكيميائي، مما يدمر السلبية. الطلاء السيراميكي (صلابة HV 1200-1400) يزيل الحطام الناتج عن الخدش؛ يمنع نقل الحديد. يظل سطح الستيل غير ملوث بعد التنعيم.
| ملحق | وقت التسليم | وظيفة | قيمة للمركبات المركبة |
|---|---|---|---|
| نظام كشف التسلل فوق الصوتي | 8 أسابيع | مراقبة خط الالتصاق في الوقت الفعلي، تقليل الضغط التلقائي | يكشف التسلل المجهري 2-3 دقائق قبل الفشل المرئي؛ يمنع الهدر |
| مجموعة أسطوانات مطلية بالسيراميك | 6 أسابيع | حماية سطحية فاخرة للمركبات المقاومة للصدأ | يقلل التلوث الحديدي؛ يحافظ على مقاومة التآكل |
| توسعة قاعدة بيانات المواد متعددة الطبقات | 4 أسابيع | 20+ منحنيات ضغط مواد مركبة جديدة | يتيح إعدادًا سريعًا لمواد مغلفة نادرة (هاستالوي، إنكونيل، إلخ.) |
| نظام توثيق الجودة التلقائي | 5 أسابيع | يولد تقارير الامتثال لكل لوحة (متوافق مع FDA/ASME) | قابلية التتبع للصناعات المنظمة (الصيدلة، الفضاء الجوي) |
| برنامج تحسين منحنى الضغط المتقدم | 6 أسابيع | ضبط المنحنى بناءً على تحليل الدفعة المادية باستخدام ML | يحسن المنحنى تلقائيًا حسب اختلاف المواد؛ تحسين معدل الخردة بنسبة 5% |
