عمود رأسي واحد (بدون عوائق جانبية) يتيح الوصول غير المقيد إلى الأجزاء من ثلاث جوانب. هيكل إطار C: طاولة العمل + عمود الدعم + العارضة العلوية المتصلة عبر 5 أعمدة شد. صلابة فائقة دون انحراف الإطار. مثالي لتغييرات التطبيقات المتنوعة.
وضع التحكم بالنقطة: يتحكم المشغل يدويًا عبر الدفع بالزر (مثالي للعمل غير المتكرر وأعمال الاختبار). وضع شبه التلقائي: تفعيل الدورة المتحكم بها بواسطة PLC (إنتاج متكرر). يخدم الجهاز الواحد أدوار التصميم التجريبي وإنتاج الحجم العالي.
أعمدة الدليل: فولاذ مطبوخ بالتبريد، سطح خارجي مطلي بالكروم. تحمل التناظرية ±0.1 مم يُحافظ عليه طوال السكة. يمنع الالتصاق أو الانزلاق الجانبي لكرش الضغط. حاسم لعمليات القوالب المسكوكة الدقيقة، التنقيط، والطباعة بالضغط.
النمط القياسي الصناعي لفتات T (تباعد 25 مم، مسامير M20) يسمح بالتركيب السريع للثوابت/الأقوالب. تطابق كتلة الدليل تكوين فتحات T في الطاولة. يبسط تغيير الأدوات: الإعداد النموذجي<10 دقائق. يدعم التجهيزات المخصصة.
وحدة التحكم المنطقية القابلة للبرمجة تدير دورة الضغط: سرعة الاقتراب (سريع)، سرعة العمل (قابلة للتعديل)، وقت الانتظار (قابل للإعداد)، سرعة العودة (مسيطرة). يبدأ المشغل الدورات عبر دفعة زر واحدة. وقت دورة متكرر ±0.5 ثانية عبر تشغيل الإنتاج.
صمام متناسب يتيح تعديل السرعة باستمرارية. سرعات منخفضة للعمليات التشكيلية الرقيقة؛ سرعات أعلى للإنتاج السريع. تخزين معلمات الدورة الفردية لكل تطبيق. يحسن جودة القطعة مع الحفاظ على الإنتاجية.

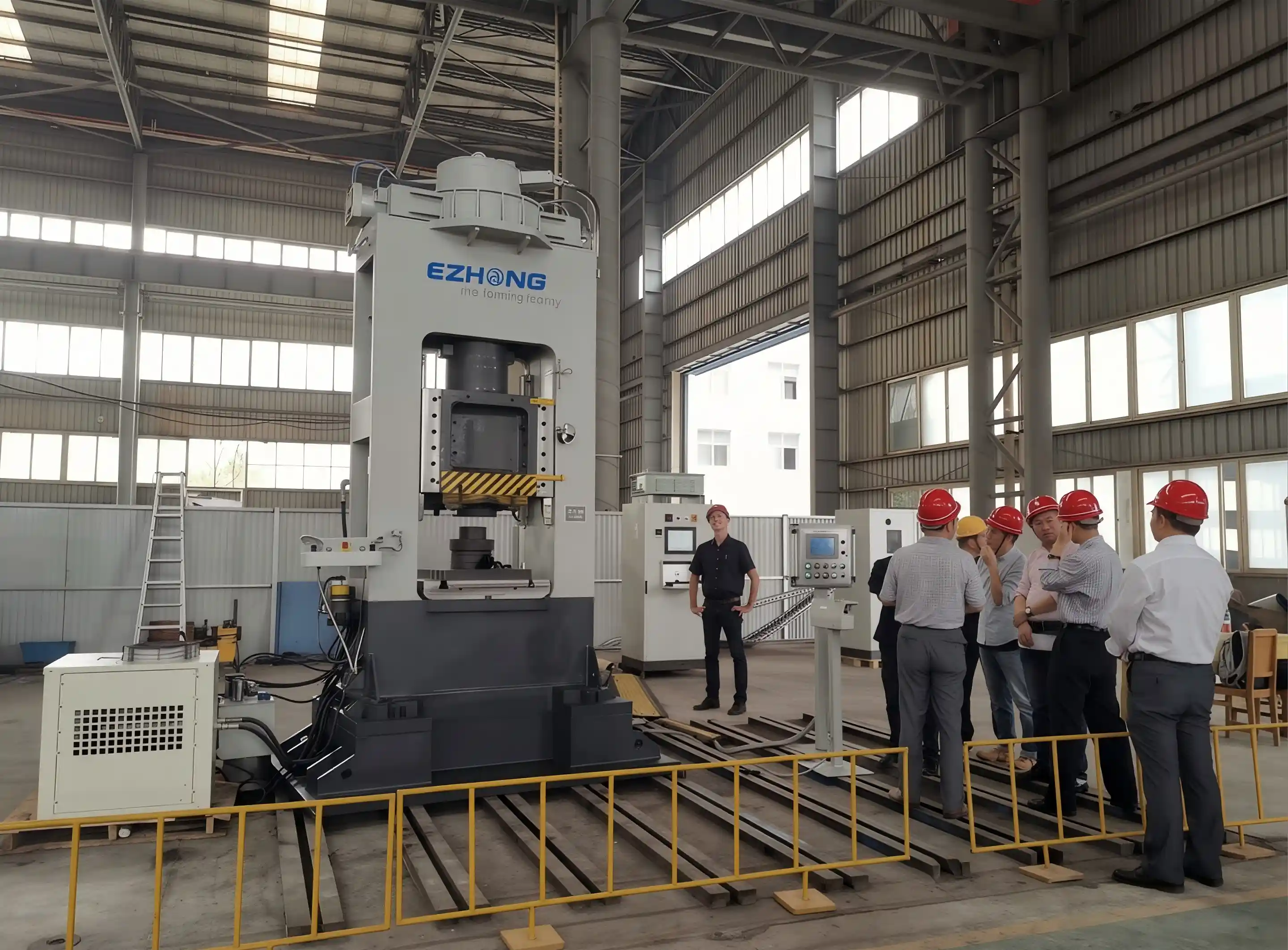

طاولة العمل (هيكل لوحة فولاذية ملحقة) + عمود الدعم (فولاذ قسم صندوقي) + العارضة العلوية المتصلة بواسطة 5 أعمدة شد دقيقة (وليس مسامير). يلغي انحراف الإطار تحت الحمل المقدر. معمارية إطار C توفر وصولاً غير محظور إلى الأجزاء من ثلاثة جوانب.

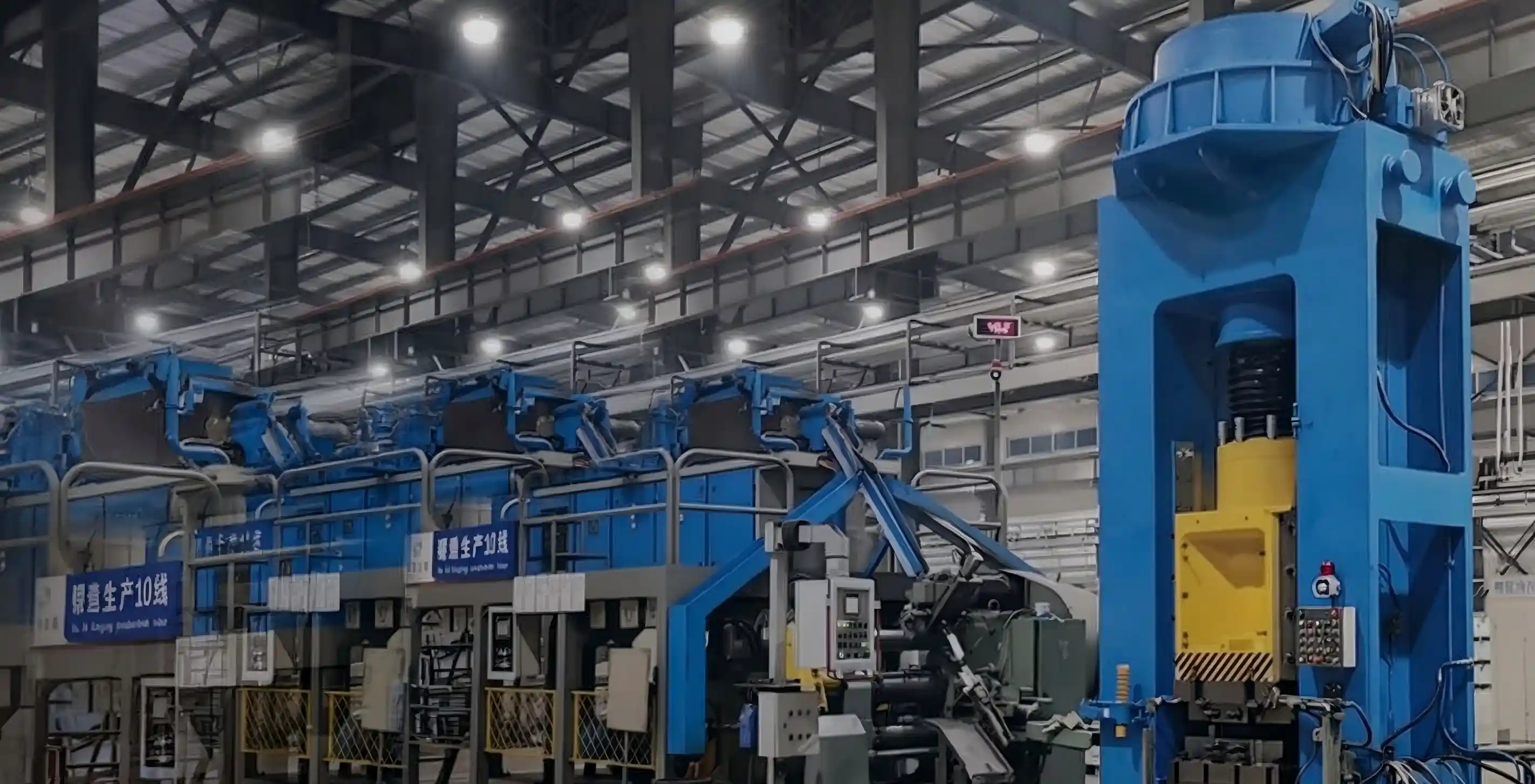

تضمن أربعة أعمدة دليل (فولاذ، مطبقة بالحرارة + مطلية بالكروم) التراكيز ±0.1 مم. موضعة الأعمدة لتشكيل نمط دعم مستطيل حول رمح الضغط. يمنع الطلاء بالكروم الصدأ؛ التصميم الذاتي التشحيمي يقلل الصيانة. يضمن حركة رمح رأسية دون انحراف جانبي.
قسم حديد هيكلي Q235-Q345، مريح من التوتر. لحام متعدد المراحل وفقًا لمعايير التفتيش ISO 5817. التلدين في الفرن يزيل التوتر المتبقي. أسطح التحمل مطحونة بدقة.
أسطوانة مكابس أحادية الفعل، قطر 50-100 مم، سكرك 400-800 مم. نطاق الضغط 0-250 بار قابل للتعديل. أسطوانات فولاذ مطبوخة فاخرة بمواد ختم عالية الموثوقية مستوردة.
بومب متغير التعشيق سواشبليت 20-40 سم³/دورة. الضغط من 0-250 بار قابل للتعديل. التحكم في السرعة بواسطة صمام متناسب 0-30 مم/ثانية. خزان التراكم 10-20 لتر مع مبرد هوائي.
سيمينز S7-200 PLC مع برمجة صناعية. الوضع النقطي والأوضاع شبه الآلية. تخزين البرنامج 20+ دورات مسبقة الضبط. إيقاف الطوارئ مع إيقاف تلقائي للضغط الزائد.
| النموذج | قوة الضغط (ك.ن) | السكة (مم) | طاولة العمل (مم) | نطاق السرعة (ملم/ث) | الطاقة (كيلوواط) | الأبعاد L×W×H (ملم) |
|---|---|---|---|---|---|---|
| هيب-100 | المحتوى المطلوب ترجمته غير متوفر في الاستعلام. | The request appears to be incomplete, as no specific button text or content was provided for translation into Arabic. Please share the exact button label (e.g., "Submit") and any additional content you'd like translated, then I'll output the result in the requested JSON format. | ثمانمائة × ثمانمائة | المحتوى المطلوب ترجمته غير مدرج في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية. | ٧٫٥ | ١٢٠٠×١٠٠٠×١٦٠٠ |
| هايب-150 | It looks like the specific content or button text to translate wasn't included in your query (after "translate the following content"). Please provide the text you want translated into Arabic, and I'll output it in the requested JSON format. | خمسمائة | ١٠٠٠×١٠٠٠ | It looks like your request is missing the specific button text or content to translate into Arabic. Please provide that, and I'll format the output as a JSON object per your instructions. | لم يتم توفير المحتوى أو النص المطلوب للترجمة | ١٤٠٠×١٢٠٠×١٨٠٠ |
| هايب-200 | لم يتم تقديم أي محتوى أو زر للترجمة. يرجى تقديم النص المطلوب ترجمته إلى العربية. | The content (or button description) to translate is not specified in your query. Please provide it, and I'll translate to Arabic and output the result in the requested JSON format. | ١٢٠٠ × ١٢٠٠ | لم يتم توفير أي محتوى للترجمة | لم يتم توفير المحتوى أو النص المطلوب للترجمة | ١٦٠٠×١٤٠٠×٢٠٠٠ |
| هيب-300 | 300 | 700 | 1400×1400 | 0-15 | 15 | 1800×1600×2200 |
| هيب-500 | خمسمائة | 800 | 1500×1500 | 0-10 | 15 | 2000×1800×2400 |
التطبيق: الختم للصفائح المعدنية، الرسم الضحل، الثني. المواد: أوراق ألومنيوم، نحاس، فولاذ بسمك 0.5-3 مم. الحمل الشائع: 100-200 كيلو نيوتن. المتطلب الرئيسي: دقة موضع ±0.1 مم، توزيع ضغط موحد.
التطبيق: تجميع الإدراجات، إزالة الشوائب، الموضع الدقيق. المواد: أجزاء بلاستيكية مصبوغة، إدراجات معدنية. الحمل الشائع: 50-150 كيلو نيوتن. المتطلب الرئيسي: وقت دورة متسق، لمسة ناعمة لتجنب تلف الجزء.
التطبيق: عمليات القطع، الثقب، العمليات النهائية للقياس. المواد: ألومنيوم مصبوغ، حديد مصبوغ بالقالب، فولاذ مخروم. الحمل الشائع: 150-500 كيلو نيوتن. المتطلب الرئيسي: وقت دورة سريع، تكرار عالي.
التطبيق: تركيب التحملات في المحاور بالضغط. المواد: أجزاء الفولاذ، بوشات الألومنيوم/البرونز. الحمل الشائع: 100-300 كيلو نيوتن. المتطلب الرئيسي: التحكم الدقيق في الحمل، عدم تلف الجزء أثناء التجميع.
التطبيق: تشكيل الضغط للأغشية المركبة، ألياف الكربون. المواد: مركب ألياف إيبوكسي-كربون، بلاستيك معزز بألياف الزجاج. الحمل الشائع: 50-200 كيلو نيوتن. المتطلب الرئيسي: ملف تعريف الضغط المسيطر، إدارة الحرارة.
التطبيق: اختبار المواد، اختبارات الضغط، التحقق من التحميل الدليلي. المواد: عينات اختبار متنوعة. الحمل الشائع: 100-500 كيلو نيوتن، قدرة على نطاق واسع. المتطلب الرئيسي: قياس الحمل الدقيق، إمكانية تسجيل البيانات.
التحدي:تقليم مكونات الصب بالقالب (200 كيلو نيوتن) العملية اليدوية غير متسقة. وقت الإعداد 30 دقيقة لكل تغيير في القالب. جودة تعتمد على مهارة المشغل.
الحل:تم نشر HYP-200 مع شبه آلي PLC + أدوات سريعة التغيير من فتحة T.
النتيجة:تم تقليل وقت الإعداد من 30 دقيقة إلى 8 دقائق؛ تم تحسين تكرار وقت الدورة من ±5% إلى ±0.5%؛ تم تقليل تدريب المشغل من أسبوعين إلى يومين؛ تم زيادة كفاءة الإنتاج +35%؛ تم تقليل معدل الخردة من 6% إلى 0.8%.
التحدي:يجب أن يكون اللمس الخفيف لتركيب الضغط الدقيق للمحمل (150 كيلو نيوتن) لمنع تلف حاملة المحمل. الضغط اليدوي: معدل تلف 8%. سرعة الضغط النقطي غير متسقة.
الحل:HYP-150 مع التحكم في السرعة القابل للبرمجة + تكرار الدورة.
النتيجة:تم تقليل معدل التلف من 8% إلى 0.3%؛ تم الحفاظ على تذبذب سرعة التجميع ±3%؛ تم تقليل إرهاق المشغل مع الدوران التلقائي؛ معدل الإنتاج +40%.
نقطة-الإجراء: يحمل مشغل الزر دفعًا يدويًا طوال دورة الضغط (للنماذج الأولية، الضغطات الواحدة، العمليات المتغيرة). شبه آلي: يدفع مشغل الزر مرة واحدة؛ يسلسل PLC النهج → العمل → الراحة → دورة العودة تلقائيًا (للإنتاج التكراري).
يتم الحفاظ على ±0.5 ثانية وقت الدورة عبر التحكم بوحدة التحكم القابلة للبرمجة. تذبذب قوة الضغط: ±3% يتم الحفاظ عليه عبر التغذية المرتدة لضغط الصمام التناسبي. تكرار الموضع: ±0.1 مم عبر أعمدة التوجيه الدقيقة.
نعم. 20 برنامج دورة مسبق الإعداد مخزنة. يختار المشغل البرنامج حسب نوع المواد، ثم يحمل الأدوات المقابلة (تغيير سريع لفتات T،<10 دقائق). يتم ضبط الضغط الهيدروليكي والسرعة ووقت الانتظار تلقائيًا حسب البرنامج.
زرة إيقاف طارئة واحدة (حمراء، على شكل فطر، وفقًا للمعيار الدولي ISO). يؤدي الريليه السلامة ذو القناة المزدوجة إلى تخفيف الضغط فورًا. لا يمكن تفعيل الرام بالضغط بدون أمر من زر الدفع (اليدوي + شبه آلي كلاهما يتطلبان مبادرة من المشغل).
فواصل 500 ساعة: تحليل زيت الهيدروليكي، فحص الختم، تنظيف عمود التوجيه. ربع سنوي: معايرة صمام الضغط، فحص كفاءة المبرد. سنوي: تقييم شامل للنظام. نافذة الصيانة: 3-4 ساعات لكل خدمة 500 ساعة.
توفر الترقية الاختيارية. اتصال الإيثرنت يمكّن من عد الدورة في الوقت الفعلي، تاريخ القوة، تسجيل الإنذار. يتم تصدير البيانات إلى نظام تتبع الإنتاج في المصنع. يتطلب تكاملًا مخصصًا لكل منصة MES.
| العنصر | وظيفة | القيمة |
|---|---|---|
| نظام تسجيل البيانات | يسجل الضغط، وقت الدورة، القوة لكل قطعة | التتبع الجودة، القدرة على SPC |
| عبوة مبردة متقدمة | سعة حرارية معززة | القدرة على التشغيل المستمر 24/7 |
| عداد دورات آلي | تتبع الإنتاج التراكمي | التحقق من حجم الإنتاج |
| خلايا التحميل الدقيقة | دقة قياس القوة ±1% | تطبيقات حرجة (الفضاء الجوي، الدفاع) |
| تشخيص عن بعد | المراقبة والتنبيهات القائمة على السحابة | قدرة الصيانة التنبؤية |
| صمام التحكم الحراري | يحافظ على درجة حرارة مثالية 45-55°C | حياة طويلة لسائل الهيدروليكي |
| لوحة تركيب مخصصة | واجهة أدوات محددة حسب التطبيق | إعداد أسرع لكل تطبيق فريد |
| حزمة قفل السلامة | الحواجز + مفتاحات الحد | حماية مشغل معززة |
