إطار لحام من فولاذ ثقيل التحمل مع أسطح مطحونة بدقة يضمن انحرافاً ضئيلاً تحت الأحمال الشديدة. هيكل معزز يحافظ على دقة المحاذاة طوال عملية التمويه لنتائج مستوية متسقة.
أسطوانات من حديد عالي السبيكة مع معالجة حرارية متقدمة وطحن دقيق. مقاومة التآكل والاستقرار الحراري المتفوق يضمان عمر خدمة طويل حتى تحت التشغيل عالي الحرارة المستمر حتى 900 درجة مئوية.

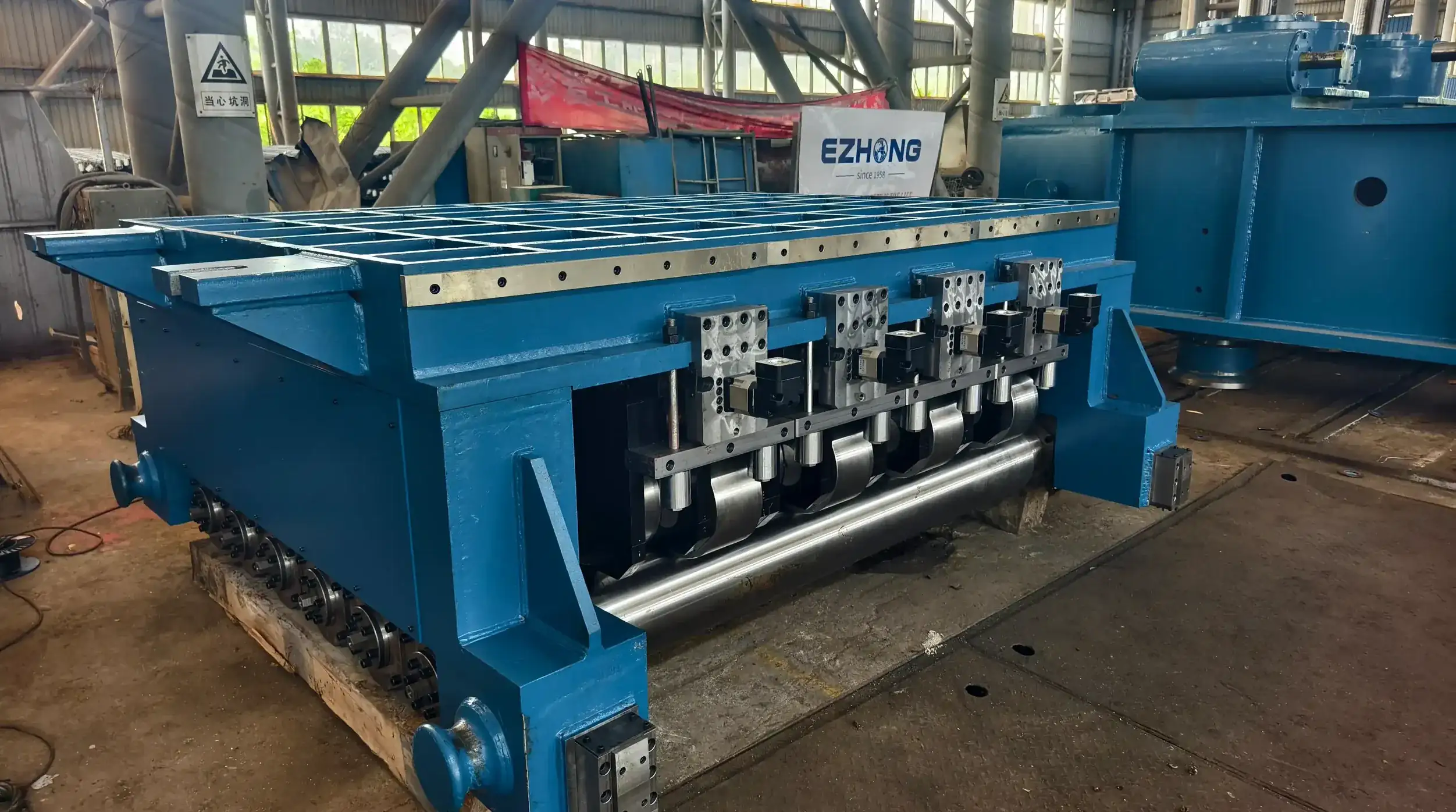

آلية تغيير الأسطوانات من نوع الكاسيت المساعدة هيدروليكية تقلل وقت التوقف إلى أقل من 30 دقيقة. التصميم المعدل يسمح بالصيانة السريعة دون إزعاج محاذاة الإطار أو إعادة الضبط.
نظام تحكم PLC متقدم مع تعويض السمك التلقائي ومراقبة المسطحية في الوقت الفعلي. واجهة الشاشة تعمل بطريقة بديهية مع معلمات مستوى مسبقة لمواصفات اللوحات الشائعة.
محركات سيرفو فردية تدفع لكل لفة مستوية مع تزامن سرعة دقيق. نظام تحكم ضغط مستقل يضمن توزيع قوة موحد عبر عرض اللوحة بأكمله لجودة مستوى مثالية.
حواجز الأمان متعددة المستويات، وأنظمة التوقف الطارئ، وحواجز مقاومة للحرارة تحمي المشغلين والمعدات. مراقبة الأمان المتكاملة مع إيقاف تلقائي تمنع الضرر من ظروف التشغيل غير الطبيعية.

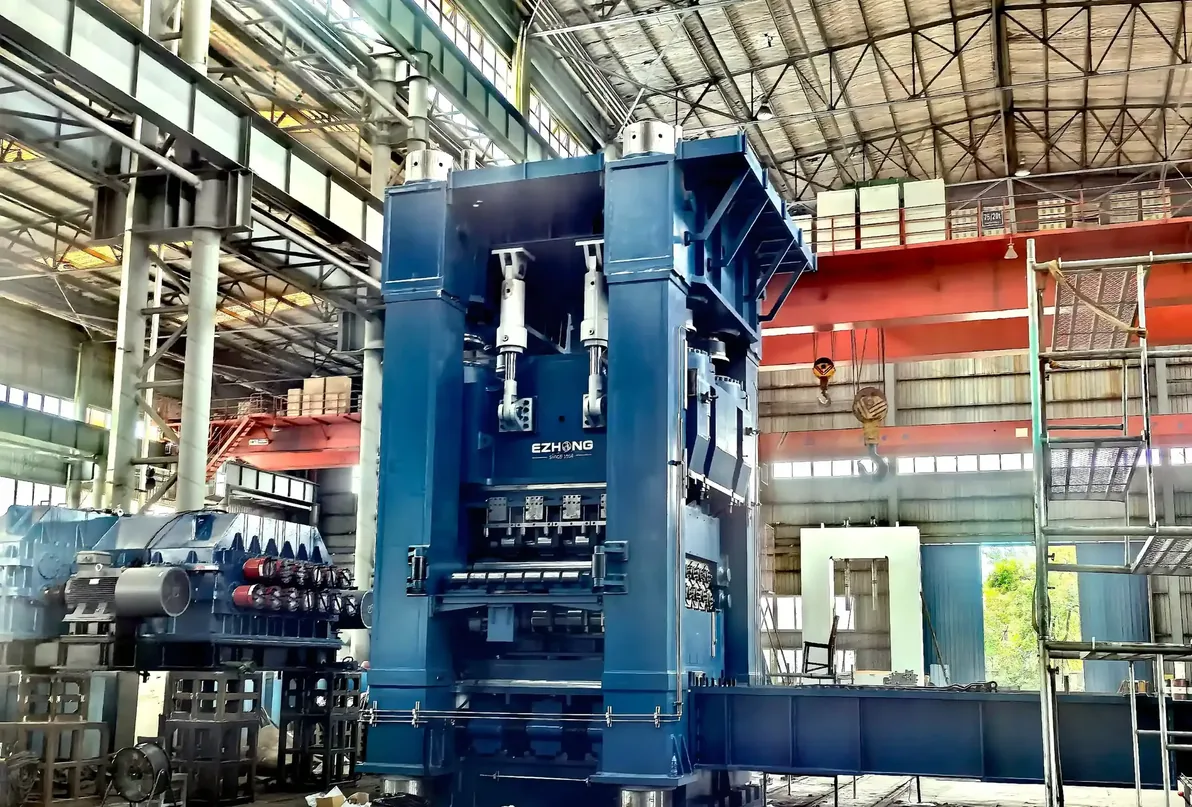

تتميز EZW43V بإطار فولاذي ملحوظة مصفحة مصممة لتحمل قوى التصحيح الشديدة دون انحراف. أحواض محامل مصنعة بدقة وسطوح دليل تحافظ على تحملات المحاذاة الحرجة طوال عملية الإنتاج المستمرة.
مقاييس الدقة:صلابة الإطار: >500 kN/mm | دقة المحاذاة: ±0.05 مم | تعويض التمدد الحراري: تلقائي

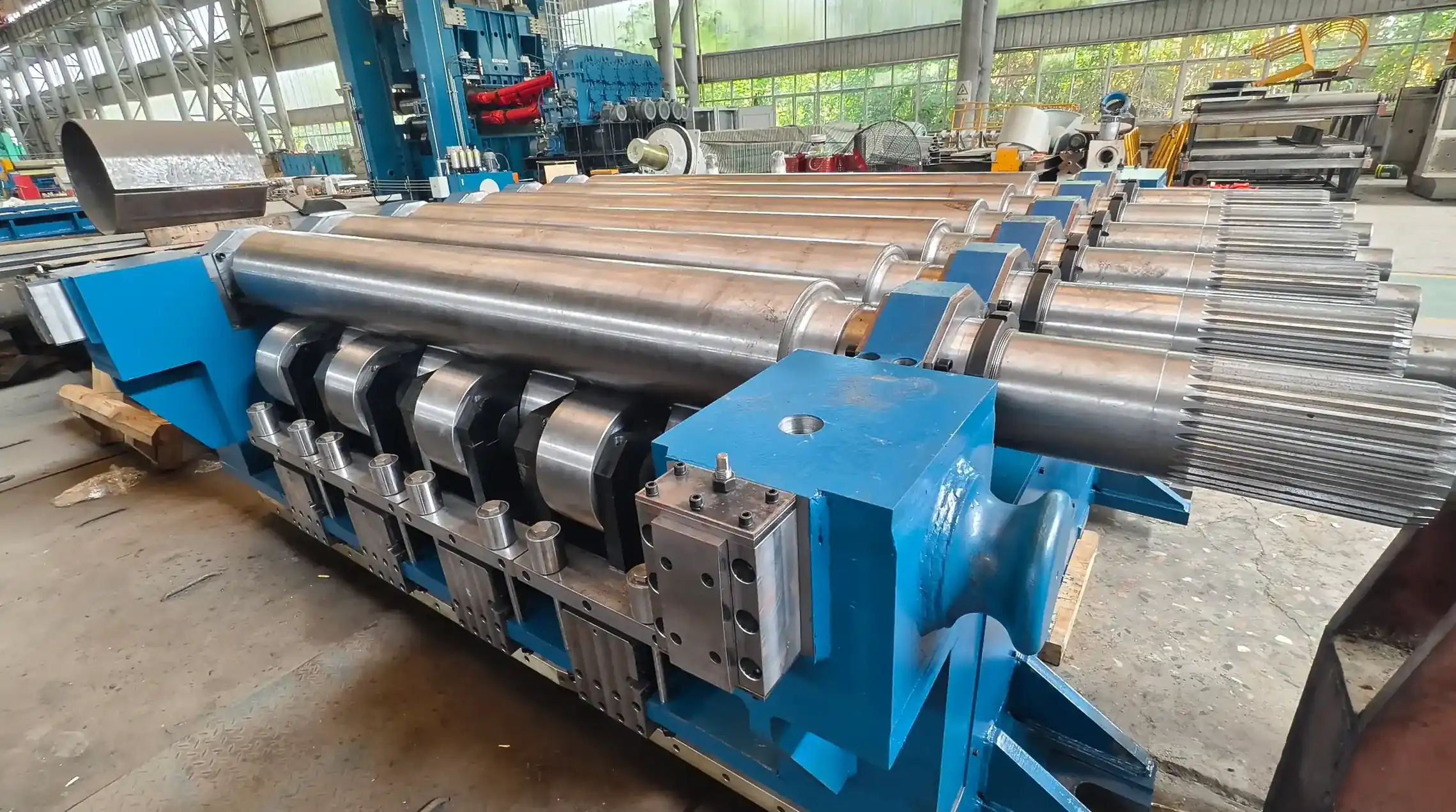

الأسطوانات العاملة مصنعة من فولاذ سبيكة متخصص مع عمليات معالجة حرارية متقدمة. الأسطح المصقولة بدقة تضمن اتصالاً موحداً مع ألواح الفولاذ الساخنة، بينما توفر الخصائص المادية الفائقة مقاومة استهلاك استثنائية وقوة تعب الاحترار الحراري.
نظام السلة المساعدة هيدروليكياً يُمكّن تغييرات الأسطوانات السريعة دون تفكيك الإطار. التحكم PLC المتقدم مع تعديل معلمات المستوى التلقائي بناءً على سمك الصفيحة، العرض، درجة الحرارة، ودرجة المادة يضمن نتائج مثالية بتدخل محدود من المشغل.
كل درفلة مستوية مدعومة بمحرك سيرفو فردي مع تحكم دقيق في مزامنة السرعة. يسمح النظام الهيدروليكي المستقل للضغط لكل درفلة بتوزيع الضغط المخصص عبر عرض الصفيحة، محققاً للاختلافات في السمك وتموج الحواف.
إطار لحام من الفولاذ مع تخفيف التوتر، أسطح دقيقة التشغيل. أحواض التحمل المنجزة بـCNC تحافظ على دقة المحاذاة ±0.05 مم تحت سعة تحميل كاملة للمستوية.
رولر عمل من فولاذ سبيكة عالية مع تقوية كربيد، صلابة HRC 58-62. سطح مصقول مرآة Ra ≤0.8μm يتحمل تشغيل مستمر 900°C بتآكل ضئيل.
مضخات هيدروليكية بتغيير التعزيز المتغير مع تحكم ضغط مستقل لكل رولر. صمامات سيرفو دقيقة توفر ضغط قابل للتعديل من 0-300 بار مع نظام تبريد مدمج.
PLC من سيمنز/ميتسوبيشي مع شاشة لمس ملونة بحجم 10 إنش. مراقبة فورية لمعلمات المستوية، تعويض السمك، والتشخيص الآلي للأعطال بواجهة متعددة اللغات.
| النموذج | عرض اللوحة (ملم) | آلة لف لوح ثقيلة لأبراج الرياح | سرعة التنعيم (م/د) | الطاقة الكلية للمحرك (كيلوواط) | درجة الحرارة العاملة (°C) | الأبعاد L×W×H (ملم) |
|---|---|---|---|---|---|---|
| فائدة العملية: | 1000 | 6-50 | 5-20 | 75 | ≤900 | 8500×3200×2800 |
| EZW43V-1500 | 1500 | 8-60 | 5-18 | 110 | ≤900 | 9200×3800×3000 |
| EZW43V-2000 | 2000 | 10-70 | 5-15 | 150 | ≤900 | 10500×4500×3200 |
| EZW43V-2500 | 2500 | 12-80 | 4-15 | 185 | ≤900 | 11800×5200×3500 |
| EZW43V-3000 | 3000 | 15-90 | 4-12 | 220 | ≤900 | 13200×5800×3800 |
| EZW43V-3500 | 3500 | 15-95 | 3-12 | 260 | ≤900 | 14500×6400×4000 |
| EZW43V-4000 | 4000 | 15-100 | 3-10 | 300 | ≤900 | 15800×7000×4200 |
| EZW43V-4500 | 4500 | 15-100 | 3-10 | 340 | ≤900 | 17200×7600×4500 |
| EZW43V-5000 | 5000 | 15-100 | 2-10 | 380 | ≤900 | 18500×8200×4800 |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة مستوية للألواح لتطبيقك.
صفائح الصلب الملفوفة بالسخونة عند 750-900°C، سمك 6-100 مم، تصحيح المستوى إلى ≤3 مم/م للشحن المباشر أو المعالجة الإضافية.
ألواح هيكلية Q345/S355 بعد المعالجة الحرارية، سمك 15-80 مم، إزالة الإجهاد المتبقي وتحقيق المستوى للتصنيع.
ألواح صلب بحري، سمك 10-60 مم، مستوى دقيق بعد القطع باللهب لتلبية متطلبات المستوى الصارمة في حوض السفن.
ألواح غلايات وأوعية ضغط ASTM A516/A537، سمك 20-100 مم، مستوى مسبق قبل تصنيع الأوعية لضمان جودة اللحام.
مخزون ألواح سميكة للتعدين، آلات البناء، سمك 30-100 مم، التحكم في المستوى للتصنيع والتجميع الدقيقين.
ألواح أنابيب API X60/X70 بعد اللف الساخن، سمك 12-50 مم، مستوى داخلي يضمن التماسك الأبعادي لتشكيل الأنابيب.
التحدي:عدم تساوي مستوى الصفائح يسبب تأخيرات في المعالجة اللاحقة.
الحل:EZW43V-3000 متكامل في خط إنتاج الدرفلة الساخنة.
النتيجة:تحسين المستوى من 8 مم/م إلى 2.5 مم/م، انخفاض معدل الرفض 65%، زيادة الإنتاج +18%.
التحدي:مستوى عالي الحرارة يسبب ارتداء الأسطوانات بشكل مفرط.
الحل:EZW43V-4000 بأسطح أسطوانية معززة بالكاربيد المتميز.
النتيجة:عمر خدمة الرول ممتد 3 أضعاف، انخفاض وقت التوقف الصيانة 40%، وفوائد سنوية في التكاليف $280,000.
التحدي:تعديل المستوى اليدوي يسبب تقلبات في الجودة.
الحل:EZW43V-2500 بنظام تعويض السمك الذكي.
النتيجة:تعديل المعلمات الآلي، ثبات المستوى +45%، انخفاض عبء العمل للعاملين 60%.
التحدي:وقت تغيير اللفة الطويل يؤثر على كفاءة الإنتاج
الحل:EZW43V-3500 مع نظام كاسيت تغيير الرول السريع
النتيجة:تقليل وقت تغيير اللفة من 4 ساعات إلى 25 دقيقة، والقدرة الإنتاجية السنوية +12%
السلسلة EZW43V مصممة لتسوية اللوحات الساخنة حتى 900 درجة مئوية. الفلات المصنوعة من الفولاذ عالي السبائك مع تعزيز الكربيد ومعالجة حرارية متقدمة يمكنها تحمل التشغيل المستمر في درجات الحرارة العالية مع صيانة مناسبة لنظام التبريد.
يستخدم نظام تحكم PLC قياسات السمك في الوقت الفعلي والمعلمات المبرمجة مسبقاً للدرجات الفولاذية المختلفة. يقوم النظام تلقائياً بتعديل ضغط الأسطوانات وموضعها للتعويض عن الاختلافات في السمك عبر عرض الصفيحة، مما يضمن تصحيح التناسق الموحد.
مع الصيانة المناسبة وداخل المعلمات التشغيلية المعتمدة، تُحقق اللفائف المعززة بالكاربيد الفاخرة عادةً 8,000-12,000 ساعة من التشغيل قبل الحاجة إلى إعادة التصليح. يختلف عمر الخدمة بناءً على المواد المعالجة، درجة الحرارة التشغيلية، وممارسات الصيانة.
نعم. يتميز الـ EZW43V ببروتوكولات اتصال صناعية قياسية (Profibus, Profinet, Ethernet/IP) لتكامل سلس مع أنظمة التحكم بالخط الموجودة. برمجة واجهة مخصصة متاحة لتلبية متطلبات الأتمتة المحددة.
يحقق EZW43V عادةً مسطوحة ≤3 مم/م لصفائح الصلب المسخنة الساخنة ضمن نطاق السمك المحدد. تعتمد المسطوحة الفعلية على حالة المادة الواردة، سمك الصفيحة، الدرجة الصلبية، ودرجة الحرارة للمعالجة. يمكن تحقيق تحملات أدق مع تكوينات الدقة الاختيارية.
| إكسسوار | دالة | عرض القيمة |
|---|---|---|
| طاولات الدوامات للدخول والخروج | نقل اللوحة قبل وبعد التصحيح | المعالجة السلسة للألواح وتكامل خط الإنتاج |
| المركزة التلقائية ودليل الحافة | محاذاة اللوحة قبل التنظيم | يحسن دقة التموضع واتساق المستوى |
| نظام تبريد اللف المحسن | تبريد لفائف العمل عالية القدرة | يحمي الأسطوانات أثناء التسوية المستمرة على اللوح الساخن |
| نظام تنظيف الأسطوانات العمل | يزيل التراكمات والقشور من أسطوانات العمل | يقلل من علامات الأسطوانات ويحافظ على جودة السطح |
| قياس المسطحية أونلاين | قياس الاستواء في الوقت الفعلي بعد التسوية | يوفر تغذية راجعة فورية حول الجودة ومراقبة العمليات |
| عربة اللف السريعة للتغيير | نقل هيدروليكي لاستبدال الأسطوانات العاملة | يقلل من وقت الصيانة ويقلل من التعامل اليدوي |
| حزمة المراقبة عن بعد | اتصال IoT مع تحليلات سحابية | إشعارات الصيانة التنبؤية، التشخيص عن بعد، تسجيل بيانات الإنتاج |
| مجموعة اللفات الاحتياطية | مجموعة كاملة من أسطوانات العمل مع النسخ الاحتياطية | يُلغي وقت التوقف أثناء إعادة تأهيل الرول، ويضمن الإنتاج المستمر |
