توفر الصلابة الهيكلية العالية وتوزيع الجهد المتوازن دعماً مستقراً لعمليات الضغط الثقيلة، التشكيل والاستقامة.
يوفر نظام هيدروليكي موثوق حركة سلسة وضغط مستقر وتحكم دقيق طوال عملية الضغط.
التحكم القائم على PLC يدعم التشغيل اليدوي والشبه آلي، مع التحكم في الضغط والسكروك القابل للتكوين للإنتاج المرن.
أنظمة الحماية الهيدروليكية والكهربائية المتكاملة تساعد في حماية المشغلين والمعدات وعمليات الإنتاج.
يبسط محطة هيدروليكية مستقلة ومكونات هيدروليكية وكهربائية قياسية الفحص والصيانة والاستبدال.

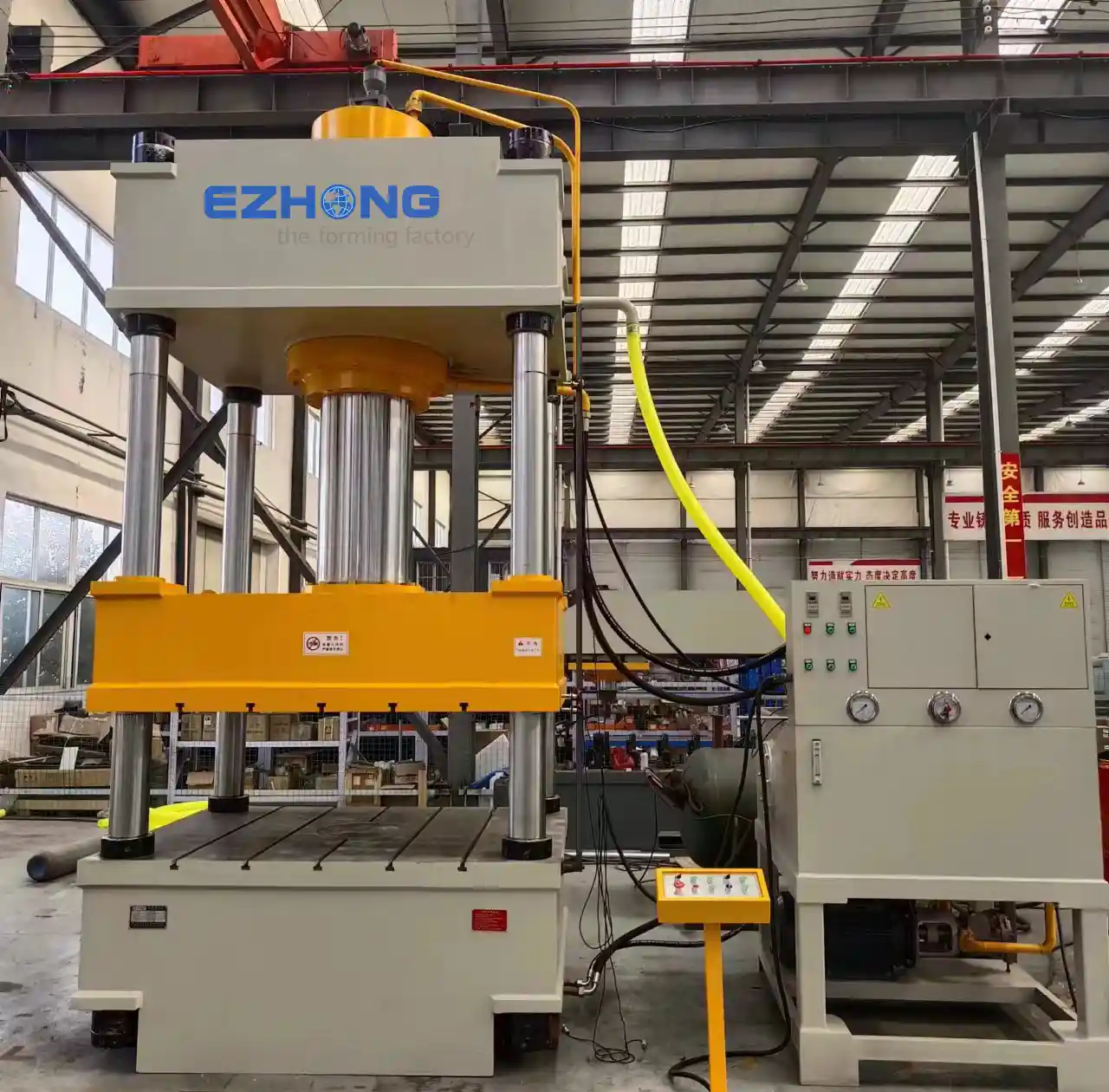

يمكن تكوين الضغط العامل، طول أسطوانة، سرعة الضغط، أبعاد الطاولة وعرض الفتح حسب التطبيقات المحددة.

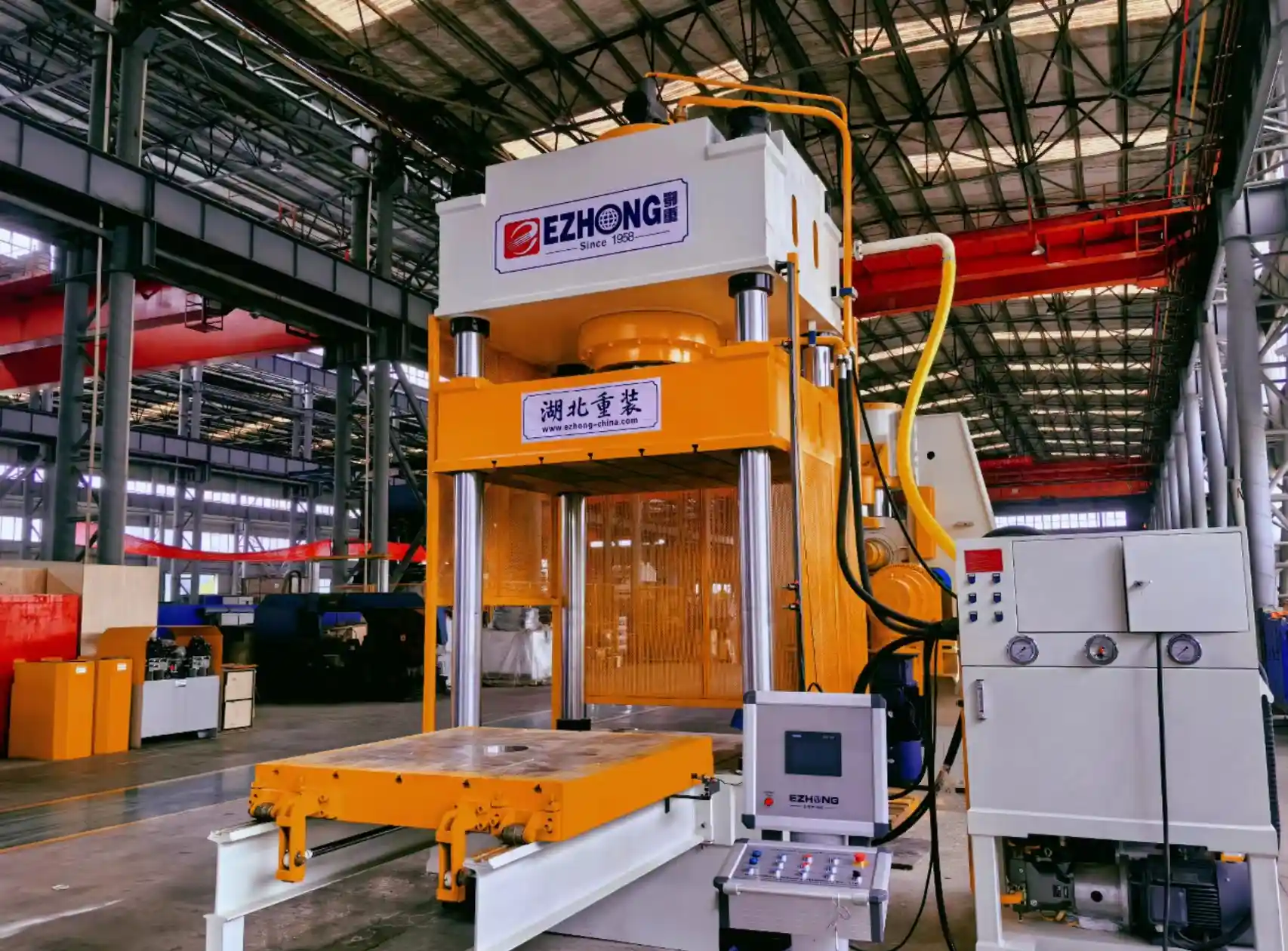

The EZY series adopts a rigid four-column guided structure consisting of the upper crossbeam, sliding block, worktable, main cylinder and columns. The four-column design provides stable guidance and balanced force distribution during pressing.

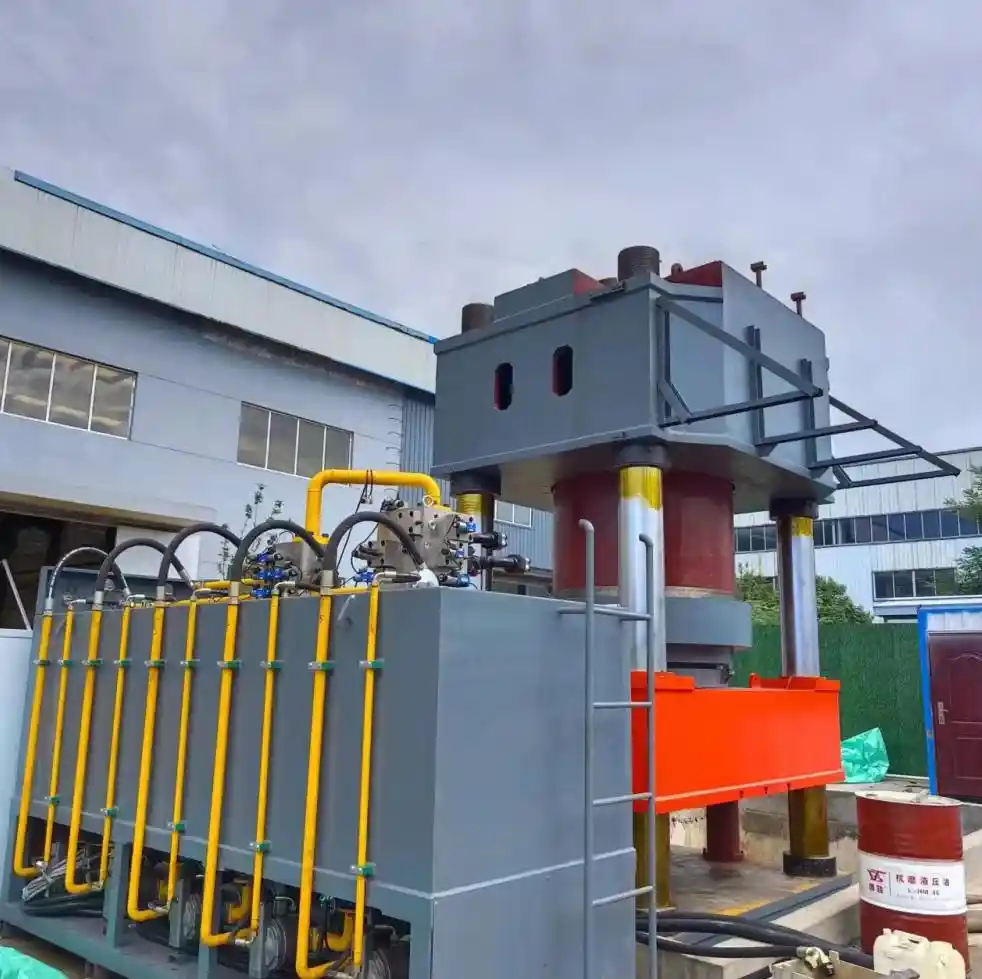

يتم تجهيز النظام الهيدروليكي بمضخة أسطوانة متحركة الاحجام المتغيرة وكتلة صمامات هيدروليكية متكاملة. تستخدم الأسطوانة الرئيسية نظام ختم عالي الجودة، بينما يتضمن المحطة الهيدروليكية المستقلة الترشيح بالشفط، الترشيح بالخط العائد، مراقبة مستوى الزيت ومراقبة درجة حرارة الزيت.

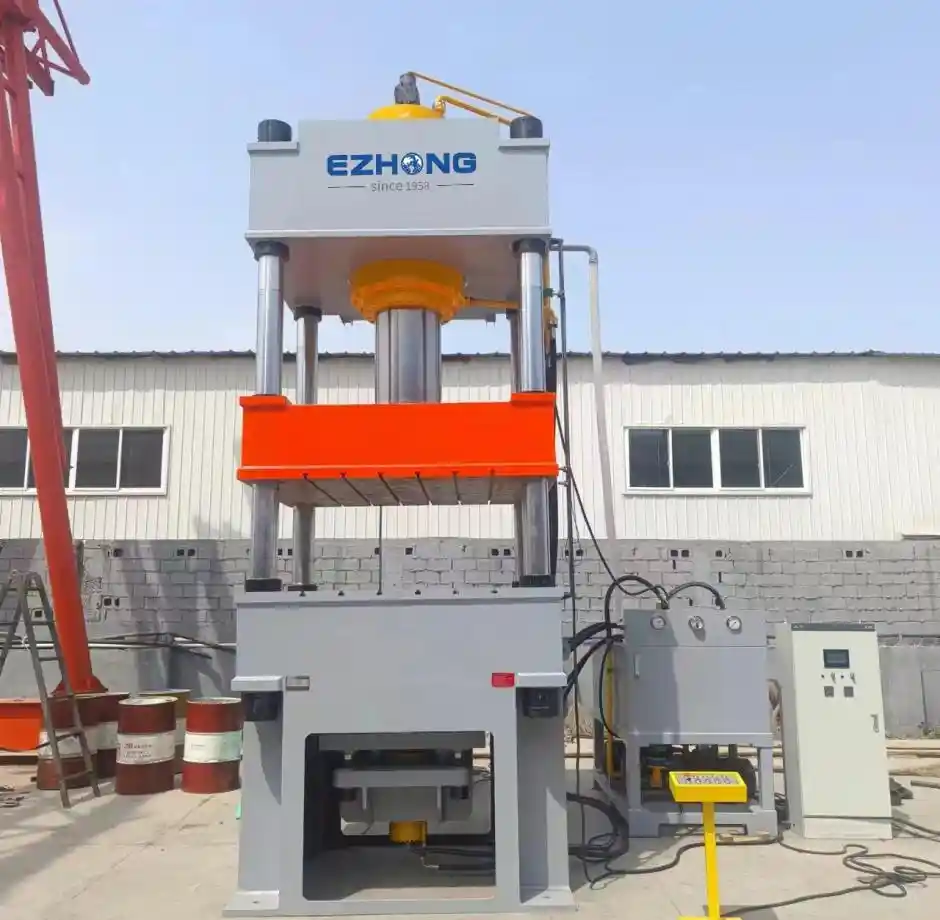

تستخدم سلسلة EZY نظام تحكم PLC لتبسيط عمل الآلة وإدارة العملية. يدعم النظام وضعيات التشغيل اليدوي وشبه الآلي ويمكن تهيئته للتحكم بالضغط أو السكروك.
The main working parameters can be configured according to the customer's specific process requirements, optimizing the machine for different workpieces, dies and production processes.

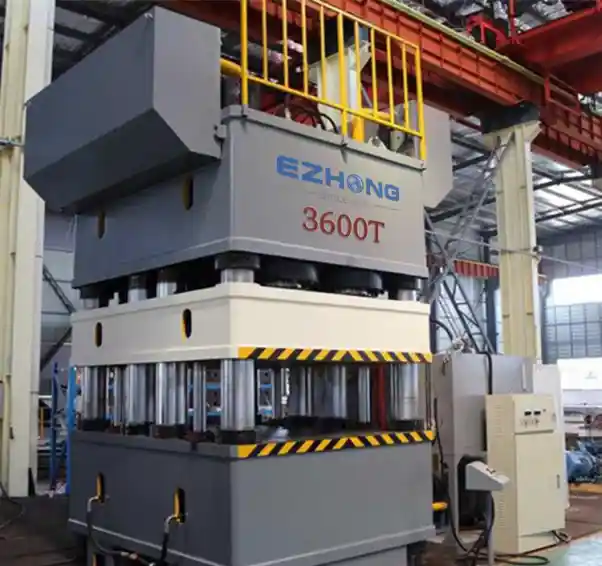

تتكون الهيكل الرئيسي من العارضة العلوية، الكتلة المتحركة، طاولة العمل والأعمدة الإرشادية الأربعة، مما يوفر صلابة عالية وتوزيعًا متوازنًا للحمل.
الأسطوانة الرئيسية عالية القوة مصممة لعمليات الضغط الثقيلة ومجهزة بنظام ختم موثوق للتشغيل طويل الأمد.
محطة الطاقة الهيدروليكية المستقلة تدمج مضخة الهيدروليك، نظام الصمامات، ومكونات الترشيح والمراقبة لتوفير طاقة هيدروليكية مستقرة.
نظام الهيدروليك يستخدم مضخة أسطوانية بتغيير السحب المتغير وكتلة صمامات متكاملة للحركة السلسة والتحكم الدقيق في الضغط.
الخزانة التحكمية الكهربائية المستقلة تدمج نظام تحكم PLC ومكونات Schneider الكهربائية ذات الجهد المنخفض للتحكم الموثوق في الآلة.
محطة المشغل المستقلة توفر وصولاً مريحاً إلى التحكم في الآلة وتدعم الأوضاع التشغيلية اليدوية والشبه آلية.
| المعلمة | المواصفات |
|---|---|
| نوع الآلة | ضاغط هيدروليكي بأعمدة أربعة |
| قدرة الضغط | 20-5,000 طن |
| نظام التحكم | تحكم PLC |
| أوضاع التشغيل | يدوي / شبه آلي |
| مضخة هيدروليكية | مضخة كبس مائلة الاحتمال |
| محطة هيدروليكية | محطة طاقة هيدروليكية مستقلة |
| أبعاد الطاولة العاملة | مخصص |
| سكر الأسطوانة الرئيسية | مخصص |
| الحد الأقصى للفتح النهاري | مخصص |
| سرعة الضغط | مخصص |
| المكونات الكهربائية | شنايدر |
| مراقبة الإزاحة | حساس الإزاحة |
مناسب للضغط وتشكيل المكونات المعدنية، خاصة التطبيقات التي تتطلب قوة ضغط عالية وتوزيع حمل مستقر.
مستخدم في عمليات الضغط على القوالب والقوالب المعدنية حيث تكون هناك مساحة عمل كافية ومنضبط ضغط وطول ضربة محسوب
مناسب لعمليات التركيب والتركيب بالقوة التي تشمل تركيبات كبيرة أو ثقيلة
يوفر قوة ضغط محسوبة للتصويب والتصحيح للقطع المعدنية والمكونات الهيكلية والقطع العمل الثقيلة
يمكن تكوينه لعمليات السحب والتشكيل وفقاً لمتطلبات طول ضربة الأسطوانة وضغط والأدوات
مناسب لتطبيقات الضغط والتشكيل للمواد المركبة التي تتطلب ضغطاً وطول ضربة محسوب
التحدي:يتطلب ضغطًا مستقرًا وعالي القدرة لتشكيل مكونات معدنية كبيرة.
الحل:مكبس هيدروليكي رباعي الأعمدة EZY مع طاولة عمل و ستروك مخصصين.
النتيجة:+30% كفاءة التشكيل، تحسن الاتساق الأبعاد وتقليل إعادة العمل.
التحدي:يتطلب الضغط في القالب ضغط متسق و فتح يوم كافٍ.
الحل:مكبس هيدروليكي ذو أعمدة أربعة EZY مع تحكم PLC في الضغط والسكروف.
النتيجة:تحسين جودة القالب، تكرار عملية مستقر ووقت إعداد أقصر.
التحدي:يتطلب تركيب المكونات الكبيرة قوة موثوقة ومحاذاة.
الحل:مكبس هيدروليكي ذو أعمدة أربعة مخصص مع دليل الزلق ومراقبة الإزاحة.
النتيجة:تحسن دقة التجميع، زيادة إنتاجية الإنتاج بنسبة 25%.
التحدي:يتطلب تنعيم وتصحيح الأجزاء الهيكلية الثقيلة قوة ضغط محكومة.
الحل:مكبس هيدروليكي ذو أعمدة أربعة EZY مع تحكم قابل للتهيئة في الضغط.
النتيجة:Reduced straightening cycle time and improved finished part flatness.

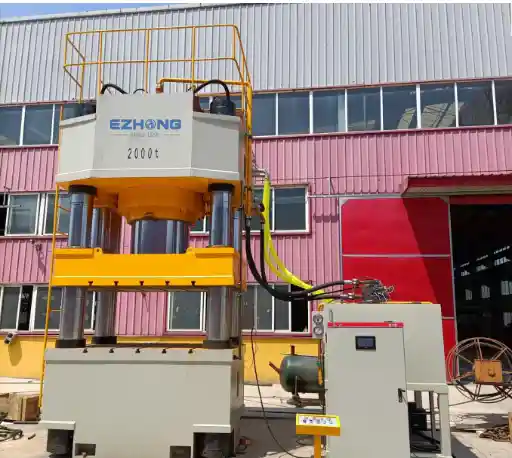

The EZY four-column hydraulic press series covers pressing capacities from 20 tons up to 5,000 tons. Working pressure, cylinder stroke, pressing speed, worktable dimensions and maximum daylight opening can all be customized according to specific application requirements.
الضغط الهيدروليكي بأربع أعمدة EZY مناسب لتشكيل المعادن، الضغط على الختم، تركيب المكونات بالضغط، التصحيح والتصليح، السحب العميق والتشكيل، تشكيل المواد المركبة، وتصنيع المعدات الثقيلة. يوفر هيكل الأربعة أعمدة التوجيه المستقر والتوزيع المتوازن للقوة لهذه التطبيقات.
The machine uses a PLC control system with Schneider low-voltage electrical components. It supports manual and semi-automatic operating modes and can be configured for pressure or stroke control. A displacement sensor monitors the slide position in real time to maintain consistent pressing results.
يستخدم النظام الهيدروليكي مضخة كتلة ذات حركة متغيرة وحظر صمام هيدروليكي متكامل. يحتوي المحطة الهيدروليكية المستقلة على تصفية الشفط، تصفية خط العودة، مراقبة مستوى الزيت ومراقبة درجة حرارة الزيت. يُجهز الأسطوانة الرئيسية بنظام ختم عالي الجودة للتشغيل طويل الأمد الموثوق.
The machine includes integrated hydraulic and electrical protection systems to safeguard operators and equipment. The independent hydraulic station and standardized hydraulic and electrical components simplify inspection, servicing and replacement, reducing maintenance downtime.
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام تحميل آلي | 8 أسابيع | تغذية وترتيب مواد آلياً | يقلل تكلفة العمالة بنسبة 60%، ويحسن دقة الترتيب إلى ±5 مم |
| نظام وسادة هيدروليكية | 6 أسابيع | يوفر قوة احتفاظ بقطعة العمل محكومة | يمنع التجاعيد، يحسن جودة التشكيل للأجزاء المعقدة |
| آلية وسادة الختم | 10 أسابيع | تحسين الاحتفاظ بالعينة والطرد | يمدد عمر الختم، ويحسن اتساق المنتج |
| نظام تغيير الختم السريع | 6 أسابيع | آلية تغيير الأدوات بسرعة | يقلل وقت تغيير الختم من ساعتين إلى 15 دقيقة، ويزيد استغلال الجهاز |
| نظام المراقبة عن بعد | 4 أسابيع | مراقبة الآلة بالوقت الحقيقي بناءً على IoT | الصيانة التنبؤية، تقلل وقت التوقف غير المخطط له بنسبة 75% |
