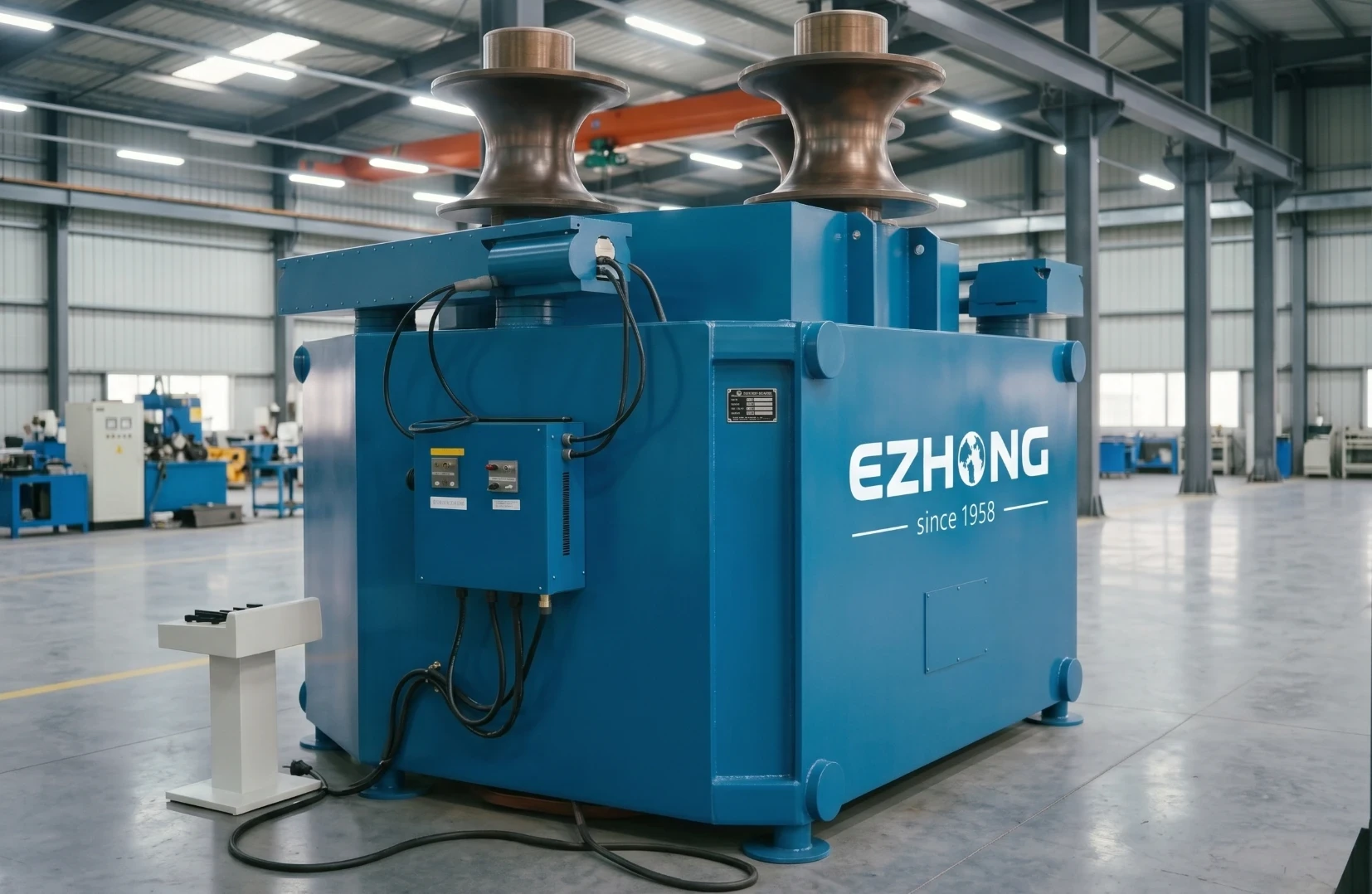

آلة ثني المنحنيات هي معدات متخصصة مصممة لثني أقسام النوع من الحديد، حديد القنوات، الهيكل I، الهيكل H، والأنابيب إلى أشكال منحنية أو أسطوانية. بخلاف آلات ثني الصفائح المسطحة، آلات ثني المنحنيات لديها لفات ذات شكل فريد يدعم هندسة النوع وتطبق قوة ثني محسوبة.
يتم إدخال القطعة العمل (مثال: حديد الزاوية أو الواح اله) بين مجموعات الرولر الثلاثة: رولرين دعم سفليين ورولر خمران علوي واحد. مع مرور الملف عبر وانخفاض الرولر العلوي، ينحني القسم تدريجياً. تمرير متعدد يزيد من نصف القطر حتى يتم تحقيق القطر أو المنحنى المطلوب.
الملفات الهيكلية المنحنية أساسية لأقواس الجسور والأقماع الرياضية والمعدات الحلزونية والدرابزينات الحلزونية. الملفات المنحنية قطعة واحدة تقلل من اللحامات المتعددة، مما يقلل العمالة ويحسن القوة الهيكلية. يدعم سلسلة EZHONG THW24 13+ أنواع ملفات بأقوالب رولر قابلة للتبديل، دفع هيدروليكي ثلاثي رولر كامل، تعويض رجوع الربيع المدمج للتشكيل المستقر عالي الكفاءة.
If you operate steel structure factories, bridge & stadium construction manufacturers, tank & pressure vessel workshops, spiral conveyor equipment plants, architectural metal fabrication shops or ornamental metal art studios—and you need one multi-functional bending equipment to process angle, channel, H-beam, pipe and various special structural profiles. Our THW24 series with swappable roller molds covers 13 standard profile types, supports customized special rollers, equipped with full-drive hydraulic and CNC springback compensation, matching small batch custom processing and mass standardized production demands for all curved structural steel projects.
All common structural steel profiles covered, custom roller molds available for special cross-sections
| Profile Type | Typical Industrial Application |
|---|---|
| Angle Steel (L-Section) | Steel framework, bracing, curved arch support |
| Channel Steel (U-Section) | قنوات تحمل التحميل المنحنية، أطراف المجاري الكبيرة |
| شعاع H / شعاع I | أعمدة بنائية أسطوانية، وشعائر رئيسية للدرج المنحنية |
| أنبوب / أنبوب دائري | ناقلات حلزونية، أقواس أوعية التخزين، درابزينات |
| القسم الأنبوب المستطيل / الصندوق | أعمدة الصناديق المنحنية، الإطارات الهيكلية الزخرفية |
| القسم T (عارضة T) | دليل انحناءات قوسية، مكونات ربط المباني |
| شريط مسطح / شريط لوح | أجزاء معدنية زخرفية منحنية زخرفية |
| زاوية + بروفايل مركب مسطح | تجميعات هيكلية مركبة مخصصة |
| قناة + بروفايل تعزيز | مكونات أشعة منحنية معززة ثقيلة المهمة |
| ملفات تخصصية مخصصة رقم 10-13 | حديد مقطع خاص بالعميل غير قياسي |
قوة الشد القابلة للتطبيق: 250-550 ميجا باسكال للحديد الكربوني والمنخفض السبيك؛ تشكيل حديد عالي القوة مدعوم بمجموعات أسطوانات معززة مخصصة.
كل أسطوانة مجهزة بمحرك هيدروليكي دفع منفصل، مما يحقق توزيع حمل متوازن 100%، تأخير تزامن صفري، تكلفة صيانة يومية أقل، وتعويض أكثر دقة للعودة في تشكيل البروفايل.
استبدال مجموعة أسطوانات كامل ينتهي خلال 30-45 دقيقة. يعالج الآلة الزاوية، القناة، العارضة H، الأنبوب وغيرها من عشرة أنواع من البروفايل، مما يقلل بشكل كبير من استثمار المعدات وشغل أرضية المصنع.
وضع الملف التعريفي الخام → اللف المستمر إلى قطعة عمل منحنى منتهية → إزالة مباشرة. إلغاء إجراءات التربيت والانقلاب المتكررة، مما يحسن كفاءة الإنتاج بنسبة 40-50% مقارنة بمعدات الانحناء المنفصل التقليدية.
تحسب النظام الكمية الزائدة الانحناء تلقائياً وفقاً لقوة الشد للمادة وحجم مقطع الملف الشخصي. بعد التبرد، يتم التحكم في خطأ نصف القطر المنحني المكتمل ضمن ±10-20 مم لتلبية معايير تصنيع الهياكل عالية الدقة.

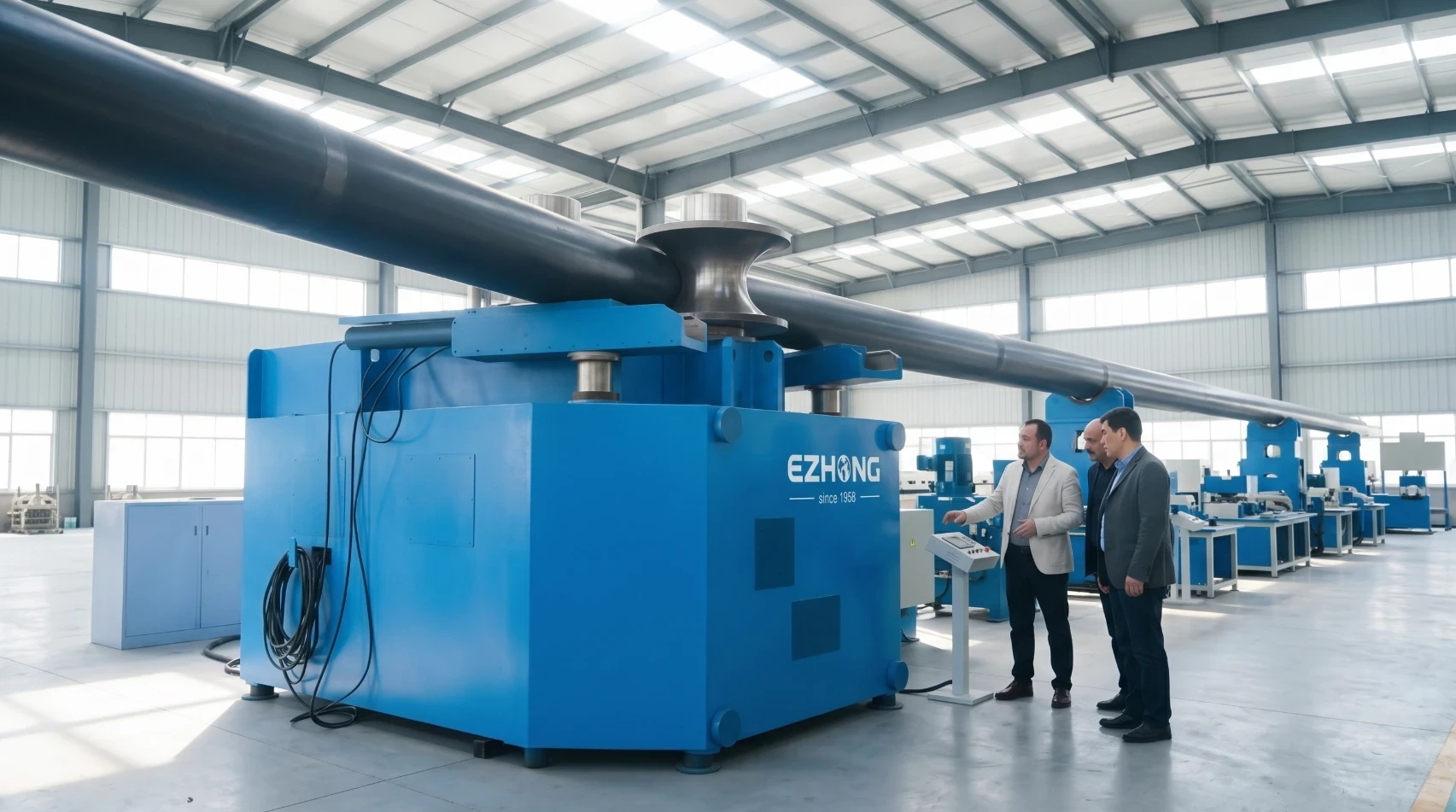

الضلوع المنحنية للقوس، الأعمدة الداعمة الأسطوانية، والأحواض اليدوية الحلزونية للجسور والمباني الكبيرة للمضامير.

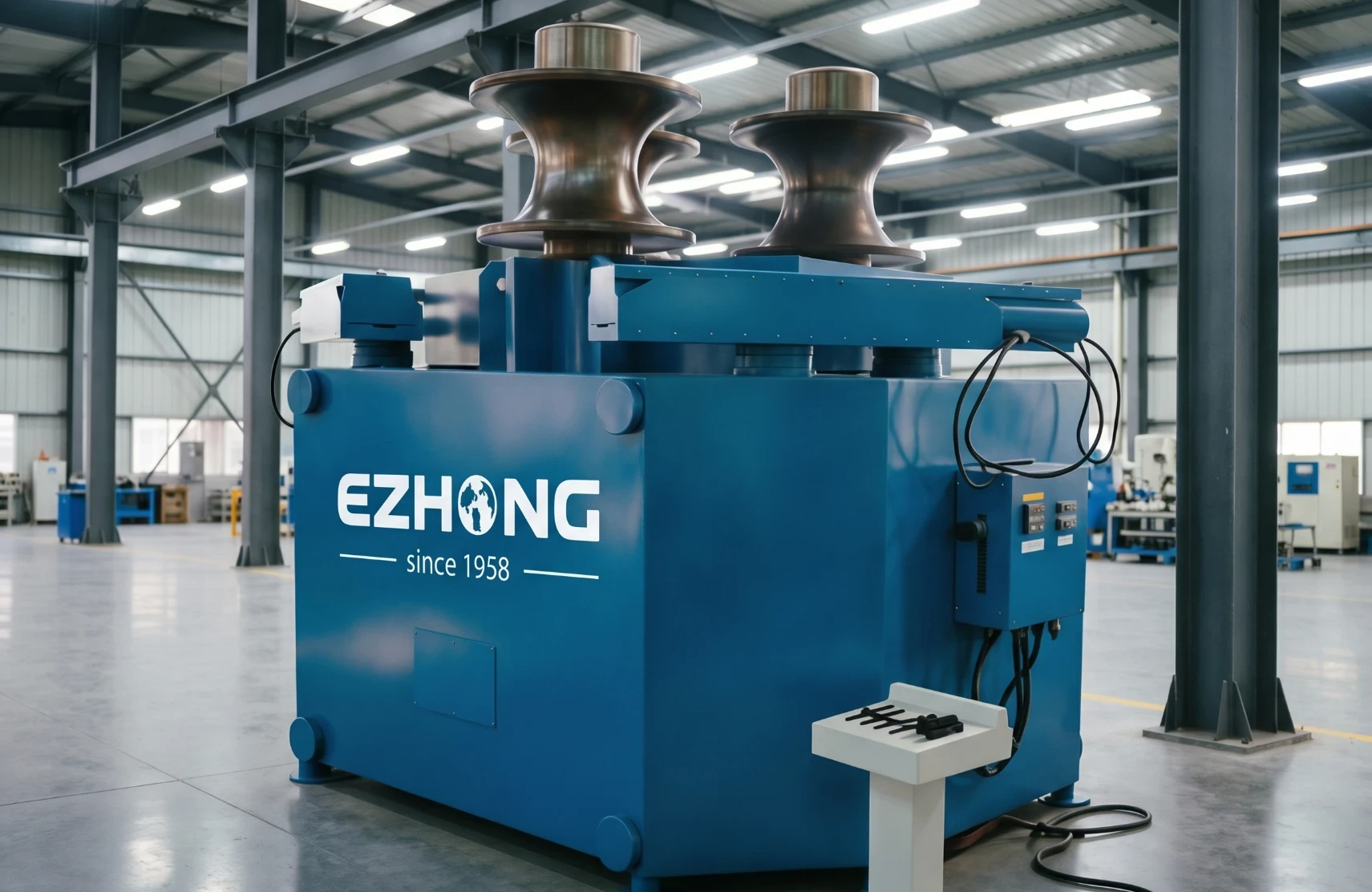

إطارات H-beam منحنى وإطارات قنوات لخزانات تخزين أسطوانية رأسية وأوعية ضغط.

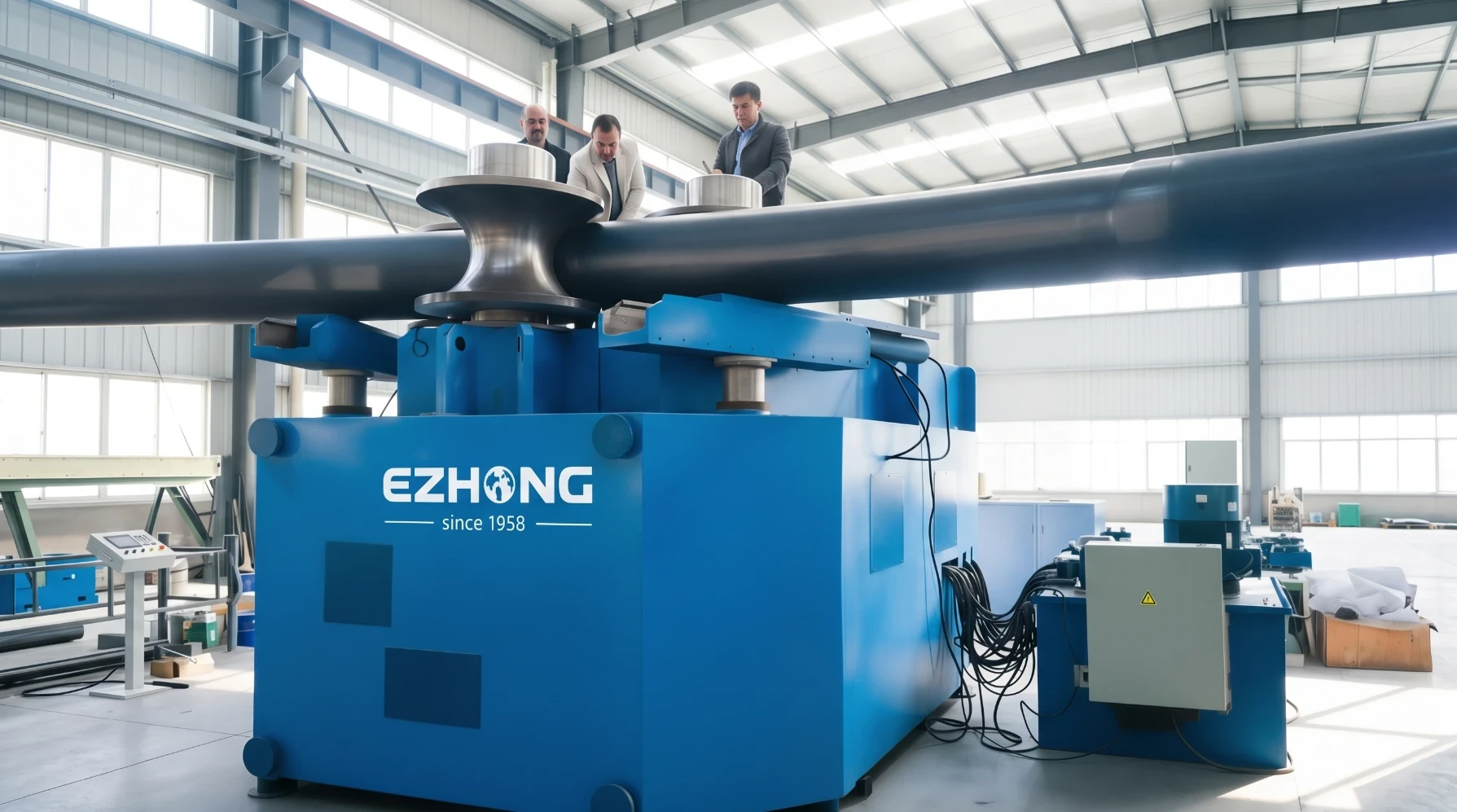

تشكيل أقسام حلزونية لناقلات الحبوب، والآلات الناقلة للمواد، وأغطية المعدات.

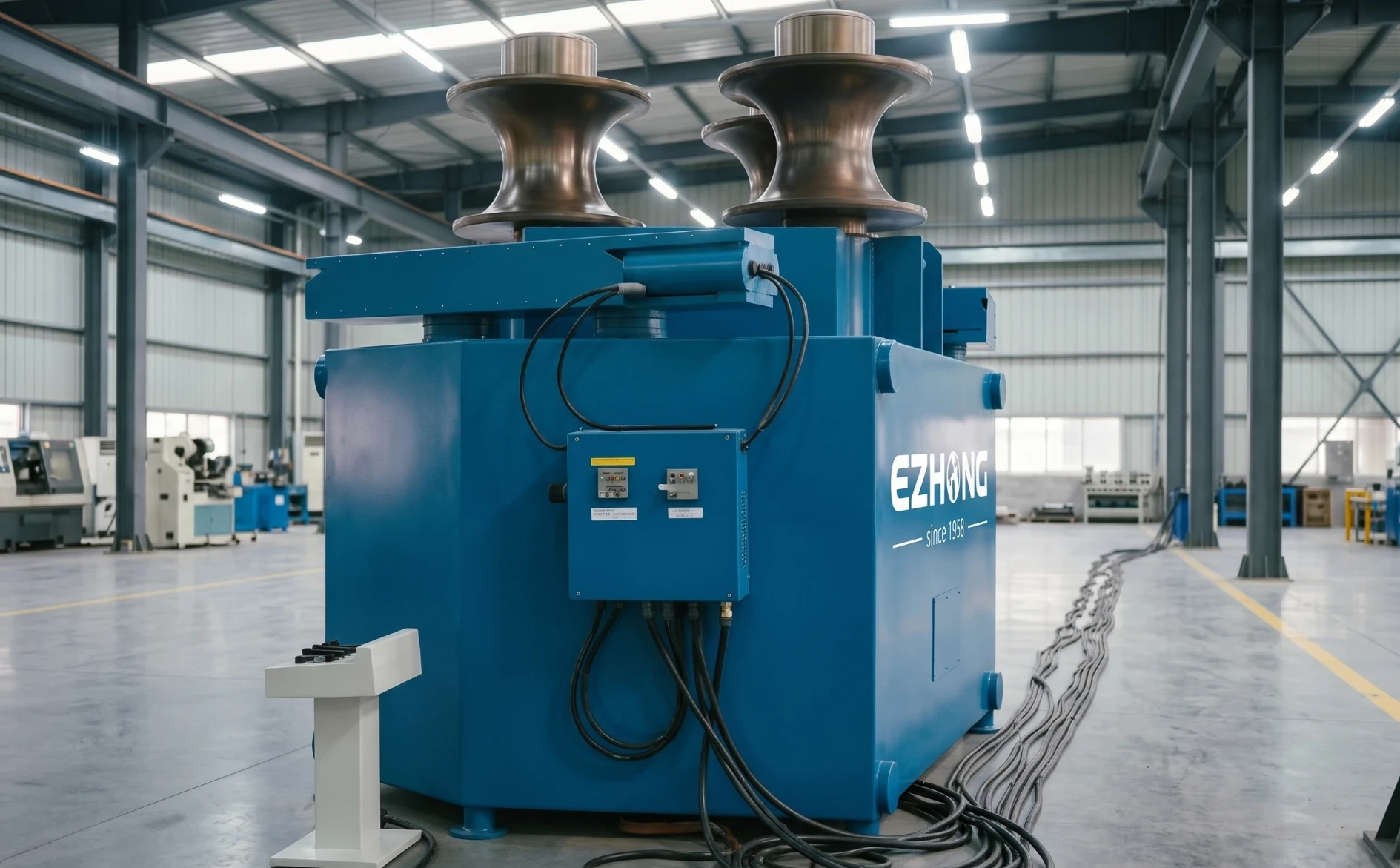

عتبات درج منحنى هيكلية من الفولاذ ودرابزينات أنابيب دائرية لعتبات درج داخلية وخارجية.

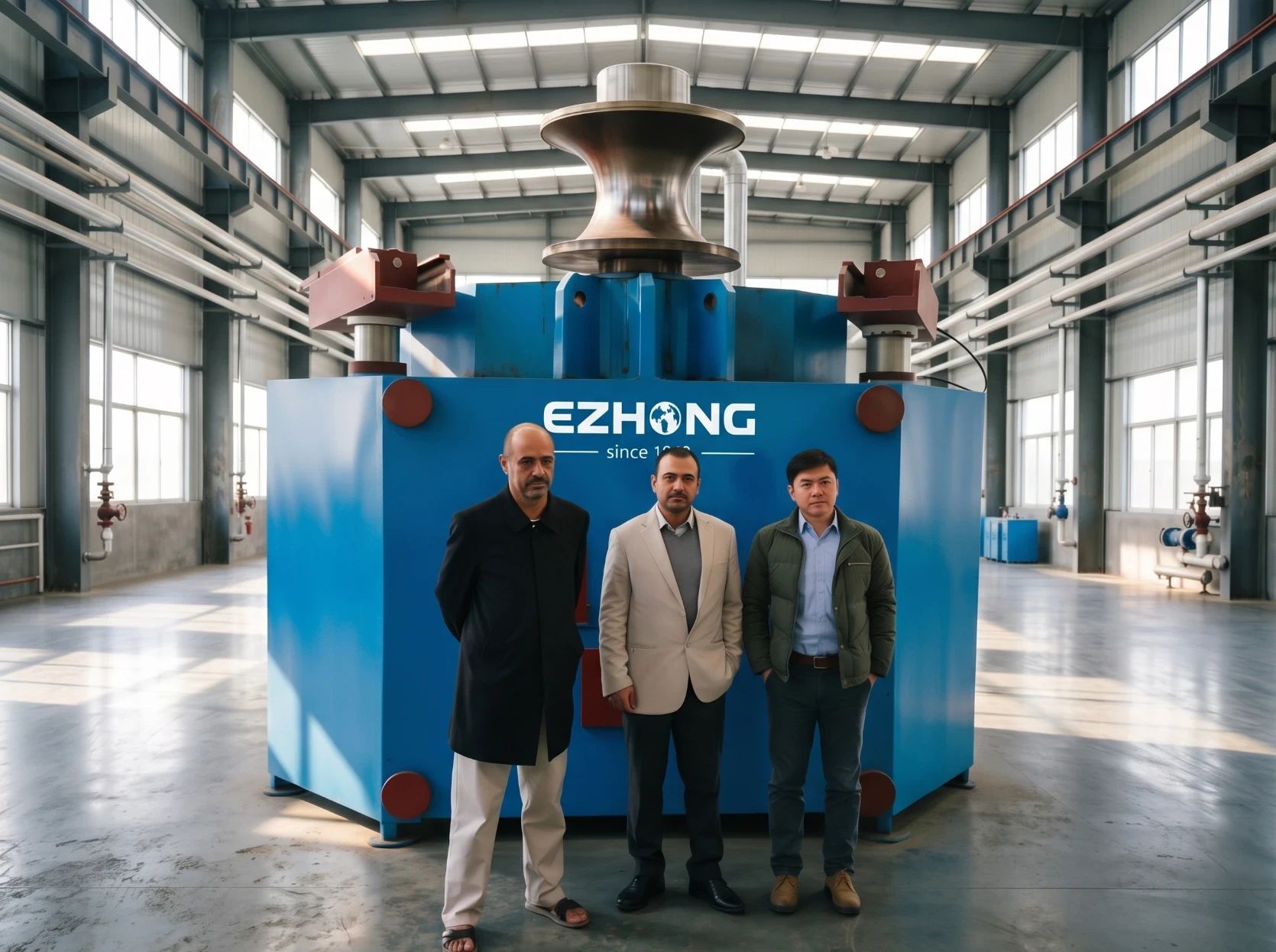

أشكال منحنية خاصة للتماثيل الخارجية، عناصر معدنية زخرفية معمارية فاخرة.

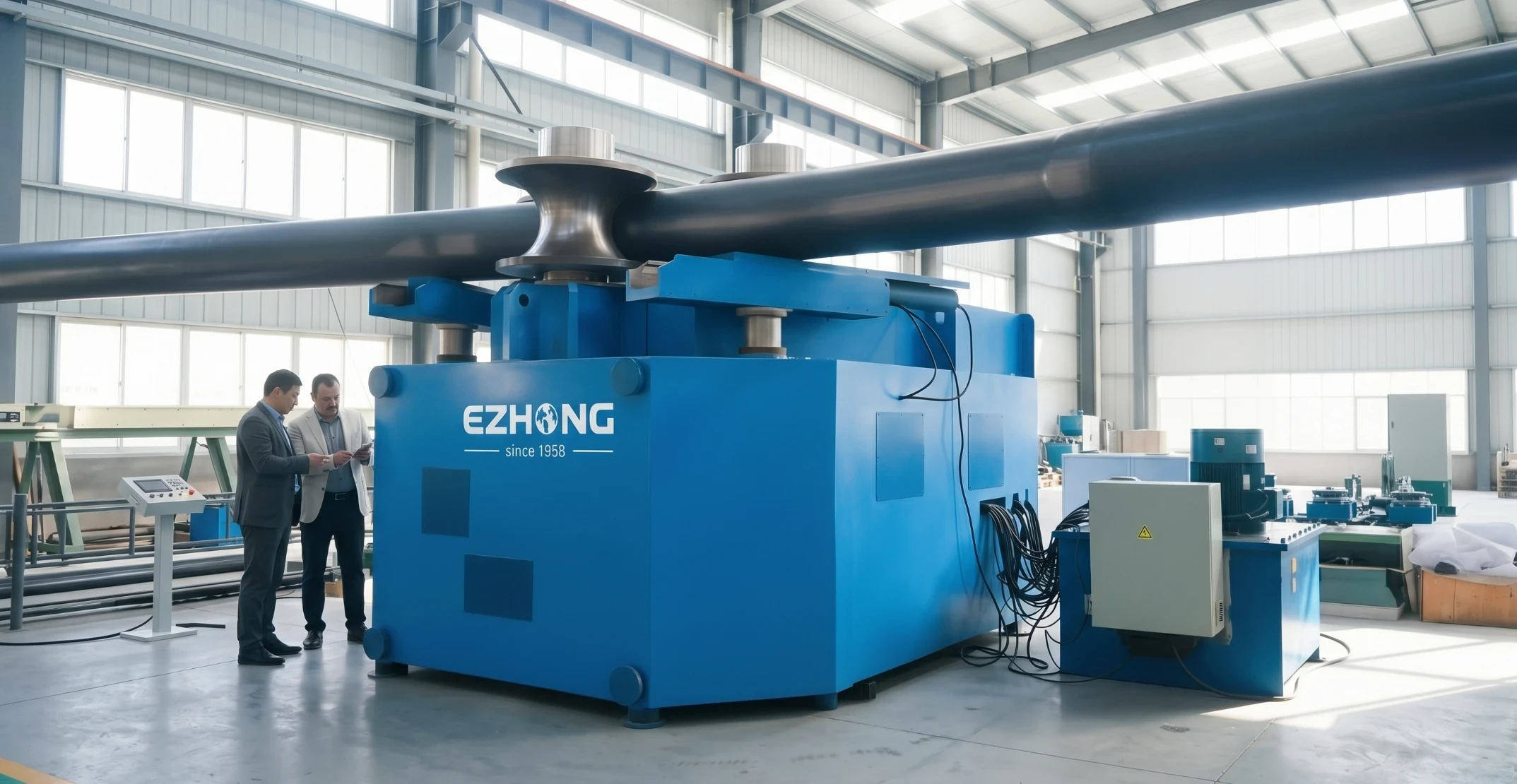

القنوات المنحنية والأنابيب المستديرة لأنظمة التهوية الصناعية التجارية الكبيرة وأطر خطوط أنابيب الهواء المضغوط
آلات طي البروفايل سلسلة THW24 من EZHONG مصممة لطي 13+ أنواع من بروفايل الخرسانة الهيكلية، بما في ذلك الصلب المعدني الزاوي، والقناة، وأعمدة H، وأعمدة I، والأنابيب، والأنابيب المربعة، وأقسام T، والأشرطة المسطحة والبروفايلات الخاصة الأخرى. الأقراص الدوارة القابلة للتبديل متوفرة لأقسام البروفايل المختلفة، مع أقراص مخصصة لمقاطع غير قياسية.
التكوين القياسي مناسب للصلب الهيكلي الكربوني والمنخفض الأكسدة بقوة شد تقريبية 250-550 ميجا باسكال. بالنسبة للصلب عالي الشد في نطاق 600-1100 ميجا باسكال، يمكن لـ EZHONG توفير مجموعات أسطوانات معززة، وقوة هيدروليكية محسنة ومعلمات تشكيل محسنة وفقاً لمتطلبات المادة والبروفايل.
يمكن أن يكون الحد الأدنى لنصف القطر الانحناء حوالي 500 مم لأقسام الملف المناسبة والتكوينات. يعتمد النصف القطر القابل للتحقيق على نوع الملف، أبعاد القسم، قوة المواد وتكوين الأسطوانات. بالنسبة للتشكيل بأنصاف أقطار كبيرة، يمكن للآلة إنتاج أقواس لطيفة مع أن الحد الأقصى الفعلي للنصف القطر يُحدد حسب متطلبات المشروع المحدد.
نعم. تتطلب أقسام الملفات التعريفية المختلفة قوالب أسطوانات خاصة بالملف لضمان تشكيل مستقر ودقة انحناء. يوفر EZHONG مجموعات أسطوانات قابلة للتبديل لملفات تعريف شائعة، بما في ذلك الزاوية الفولاذية، والقناة الفولاذية، وأعمدة H، وأعمدة I، والأنابيب. كما تتوفر قوالب أسطوانات مخصصة لقطاعات عرض خاصة أو غير قياسية بناءً على رسم الملف أو العينة الخاصة بالعميل.
تتميز سلسلة THW24 بالتعويض التلقائي عن الارتداد الإجهادي. يقوم نظام التحكم بحساب الانحناء الزائد المطلوب بناءً على خصائص المواد ومعلمات مقطع الملف، مما يساعد في تحقيق نصف قطر انحناء نهائي أكثر اتساقًا بعد التشكيل والتبريد. يعتمد الدقة القابلة للتحقيق الفعلية على الملف والمواد والنصف القطر وظروف العملية.
يعتمد وقت التشكيل على حجم المقطع، قوة المواد، القطر المطلوب للثني، عمليات التشكيل وتكوين الجهاز. كمرجع، يمكن أن يستغرق ثني قضيب 100 مم إلى قطر 1 متر حوالي 3-5 دقائق لكل قطعة، بينما قد يتطلب أكثر من ذلك للأعمدة H الكبيرة أو المقاطع عالية القوة
دورة الإنتاج القياسية لآلة THW24 الكاملة هي حوالي 10-14 أسبوع. إذا كانت molds الأسطوانات المخصصة مطلوبة، قد يلزم وقت إضافي للهندسة والتصنيع. سيتم تأكيد جدول التسليم النهائي وفقًا لتكوين الجهاز ومتطلبات الأسطوانات ومواصفات المشروع
لاختيار الآلة بدقة وعرض عرض، يرجى تقديم نوع الملف وأبعاد القسم، درجة المادة أو مقاومة الشد، القطر أو نصف القطر المطلوب للثني، والكمية الإنتاجية المتوقعة. يفيد أيضاً رسم الملف وعينة القطعة المثنية لاختيار الآلة والتكوين المناسب للأسطوانات.
