مصمم حصرياً لصفائح الدروع عالية القوة جداً (1100-1300 ميغاباسكال). يتطلب الانزلاق الرنيني المرن الشديد هندسة منحنى ضغط متخصصة. يلغي نظام الدفع المزدوج المتزامن الدوام عند السبب الجذري. يحقق دقة ±0.5 مم/م² غير مسبوقة سابقاً.
دفع براءة اختراع بأربعة مُحضرات كوكبية على محاور متزامنة — يقلل عزم الدوران للمحور بنسبة 50% ويزيد عامل السلامة 2.5-3.0 مرة لتشكيل صفائح الدروع الثقيلة.
مسار الدفع: المحركات → قاسم التدفق → 2 معدات تخفيض أولية → محور متزامن → 2 معدات تخفيض ثانوية → أسطوانات
50% أقل إجهاد للمحور مقارنة بدفعات المحاور المتقاطعة التقليدية
عامل أمان 2.5-3.0 مرة للوح أسلحة من الدرجة العسكرية
آمن: عندما يعطل أحد المعدات، يستمر الباقي
تختلف الأسطوانات الاحتياطية في القطر (وسط كبير + أسطوانات حواف أصغر). يوفر ترتيب الشطرنج توزيع دعم مثالي. يدعم أكثر من 70% من طول الأسطوانة العاملة. يقلل الانثناء إلى<0.3 مم حتى تحت أحمال ثني 80000 كيلو نيوتن.
المنحنى الخاص يأخذ بعين الاعتبار التعافي المرن الشديد للصلب الدروعي (انكماش مرن 10-15 مم لسمك 80 مم). يتم التحكم بعناية في ضغط المدخل لمنع التشقق. يمتد ضغط الخرج على منطقة أكثر من 200 مم لتخفيف الإجهاد تدريجياً. منحنى متخصص لكل درجة سبيكة دروع.
نظام دفع محرك مزدوج يوفر احتياطية جوهرية. إذا فشل محرك واحد، يمكن للمحرك الثاني الاستمرار في العمل المحدود (50% قدرة). يضمن استمرارية المهمة للتطبيقات العسكرية/الدفاعية. يتميز نظام الهيدروليك بصمام تخفيف ضغط مزدوج + تراكم احتياطي.
كل صفيحة تُعالج تولد وثائق شاملة: تاريخ الضغط، معرف المشغل، الطابع الزمني، قياسات التنعيم، شهادة المواد. يتم تصدير البيانات الرقمية إلى تنسيق متوافق مع الجيش (MIL-SPEC). يمكّن من تتبع 100% للمشتريات الدفاعية.
أربعة مختصرين كوكبيين (مثبتة على نهايات الشعاع العلوي/السفلي) متصلة عبر محاور إدخال متزامنة. تستخدم الأنظمة التقليدية محور تقاطع واحد (تقلب عزم ±8-12%). يلغي الإدخال المزدوج المتزامن التقلب، ويقلل عزم المحور الفردي 50%.
التطبيق العسكري:يقلل خطر فشل المحور بنسبة 90%، يحسن موثوقية المكون لإنتاج الأسلحة المهمة، يمكن معالجة ألواح أقوى وأسمك لم يكن ممكنا سابقاً.

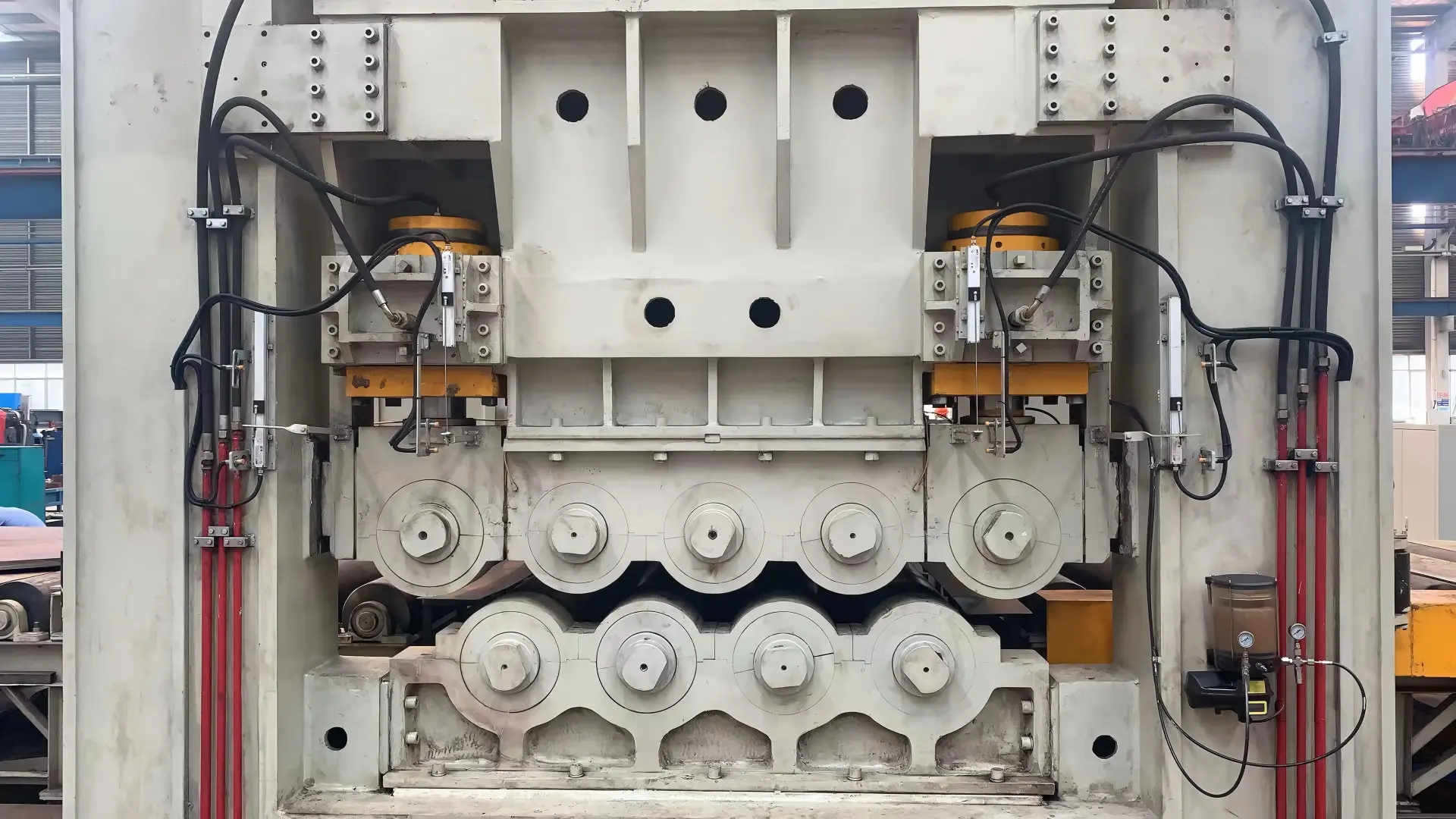

الأسطوانات الاحتياطية تختلف في القطر: المنطقة المركزية قطر 440 مم، المناطق الحافية قطر 380 مم. الترتيب الشطرنجي يحسن نمط الدعم. يغطي أكثر من 70% من مدى أسطوانة العمل مقارنة بـ45% في المعدات التقليدية.
الأداء:الانحراف<0.3 مم محافظ عليها تحت الحمل الكامل 80000 كيلو نيوتن.
الانكماش المرن الشديد (10-15 مم لسمك 80 مم) يتطلب إدارة ضغط متقدمة. ميزات المنحنى الخاصة: منطقة المدخل ضغط عالي محافظ (يمنع التشقق)، منطقة الوسط انخفاض خطي تدريجي، منطقة الخروج منطقة تخفيف ضغط منخفض ممتد (200 مم+).
هندسة المحرك المزدوج توفر التكرار في كل مستوى: مستوى المحرك محركان مستقلان (إذا فشل أحدهما → استمرار 50% القدرة)، مستوى الهيدروليك تخفيف ضغط مزدوج + تراكمات مزدوجة، مستوى التحكم PLC مزدوج مع إعادة توجيه تلقائية، مستوى الدفع المدخل المزدوج المتزامن يوفر دفع مستمر إذا فشل أحد المختصرين.
استمرارية المهمة العسكرية:يضمن استمرار إنتاج الصفائح المدرعة رغم فشل مكون واحد، يقلل مخاطر وقت التوقف للشراء الدفاعي، ويسمح بإنتاج مصنف/مهم للمهام بثقة.

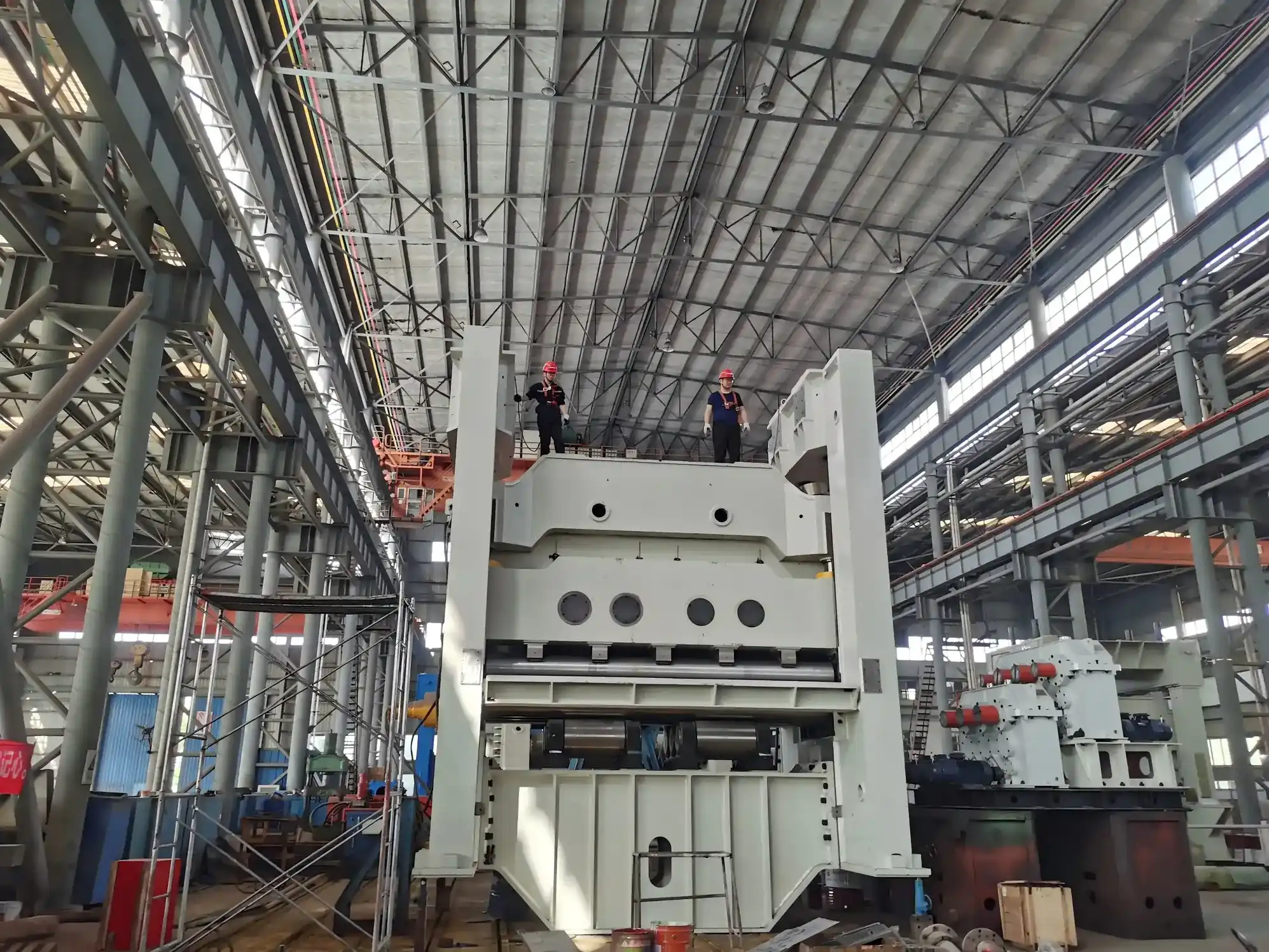

فولاذ Q355B مهوى التوتر، بناء مغلق مع توتر مسبق. إجمالي سعة تحميل الانحناء 80000 كيلو نيوتن. انحراف <0.3 مم تحت الحمل الكامل. عمر خدمة 25+ سنة تشغيل مستمر (مواصفات عسكرية).
4 محركات هيدروليكية SAI مستقلة (كل من 60-90 كيلوواط) مع مفردات كوكبية (نسبة 1:80). محاور مزدوجة متزامنة بسعة عزم 10+ مليون نيوتن متر مجتمعة. نسخ احتياطي بدرجة عسكرية لمعالجة الفولاذ الأرمور.
فولاذ منصهر 60CrMoV (درجة درع). تصلب سطحي HRC 56-63. قطر 400-450 مم لسعة تحميل عالية. مصفوفة رولر احتياطي متعدد الأقطار 4 صفوف. تصفية مطلقة 10 ميكرومتر ثلاثية النسخ الاحتياطي.
أنظمة سيمنز S7-1200 ثنائية مع فشل تلقائي. شاشة لمسية آمنة بمقاس 12 بوصة مع مصادقة المستخدم ومستويات الصلاحية. تشفير بدرجة عسكرية للمعلمات الحساسة. سجل تدقيق غير قابل للتغيير لجميع العمليات.
| النموذج | السمك (ملم) | العرض (مم) | الإنتاج (ميجا باسكال) | اللفات | السعة (كيلو نيوتن) | الدقة | الطاقة (كيلو واط) |
|---|---|---|---|---|---|---|---|
| EZW43T-80×2200 | 80 | 2200 | 1100 | 17 | 45000 | ±0.5 | 240×4 |
| EZW43T-100×2500 | 100 | 2500 | 1100 | 17 | 55000 | ±0.5 | 280×4 |
| EZW43T-120×3500 | 120 | 3500 | 1300 | 17 | 80000 | ±0.5 | 360×4 |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة مستوية للألواح لتطبيقك.
المواد: صلب درع 1100-1300 ميجا باسكال؛ السمك: 80-120 مم؛ التطبيق: درع المركبات، الهياكل الواقية. المتطلبات: دقة ±0.5 مم، عيوب سطحية معدومة، تتبع كامل.
المواد: سبائك درع متخصصة؛ السمك: 60-100 مم؛ التطبيق: لوحات واقية، أحواض باليستية. المتطلبات: دقة أبعادية شديدة، موثوقية حرجة للمهمة.
المواد: سبائك عالية القوة جدا؛ السمك: 80-120 مم؛ التطبيق: أنظمة أسلحة، تعزيز هيكلي. المتطلبات: جودة عسكرية درجة أولى، وثائق مصنفة.
المواد: مواد درع مصنفة؛ السمك: متغير حسب المواصفات؛ التطبيق: تصنيع المعدات العسكرية. المتطلبات: تصريح أمني، سجل تدقيق، قابلية تتبع.
التحدي:لوح الدرع (100 مم، 1100 ميجا باسكال) يتطلب دقة ±0.3 مم. الجهاز السابق حقق دقة ±1.2 مم. معدل الرفض 18% من قبل مفتشي الدفاع.
الحل:EZW43CY-100×2500 مع محرك مزدوج متزامن + نظام توثيق عسكري.
النتيجة:الدقة تحسنت إلى ±0.35 مم؛ معدل الرفض انخفض إلى 0.8%؛ حقق الموافقة العسكرية؛ ومنحت طلبات إضافية تزيد عن 2 مليون دولار+.
التحدي:برنامج درع مصنف. نحتاج معدات مع ازدواجية + قدرة استمرارية المهمة. خطر الفشل الفردي للمعدات التقليدية غير مقبول.
الحل:EZW43CY-120×3500 مخصص مع ازدواجية المسار الكامل + تعطل المحركين المزدوجين.
النتيجة:الازدواجية بمحركين تقلل من الفشل الفردي؛ انخفض خطر التوقف عن العمل بنسبة 90٪؛ تمت الموافقة على أمان الإنتاج للإنتاج المصنف؛ اتفاق توريد دفاعي طويل الأمد بقيمة +18 مليون يورو.

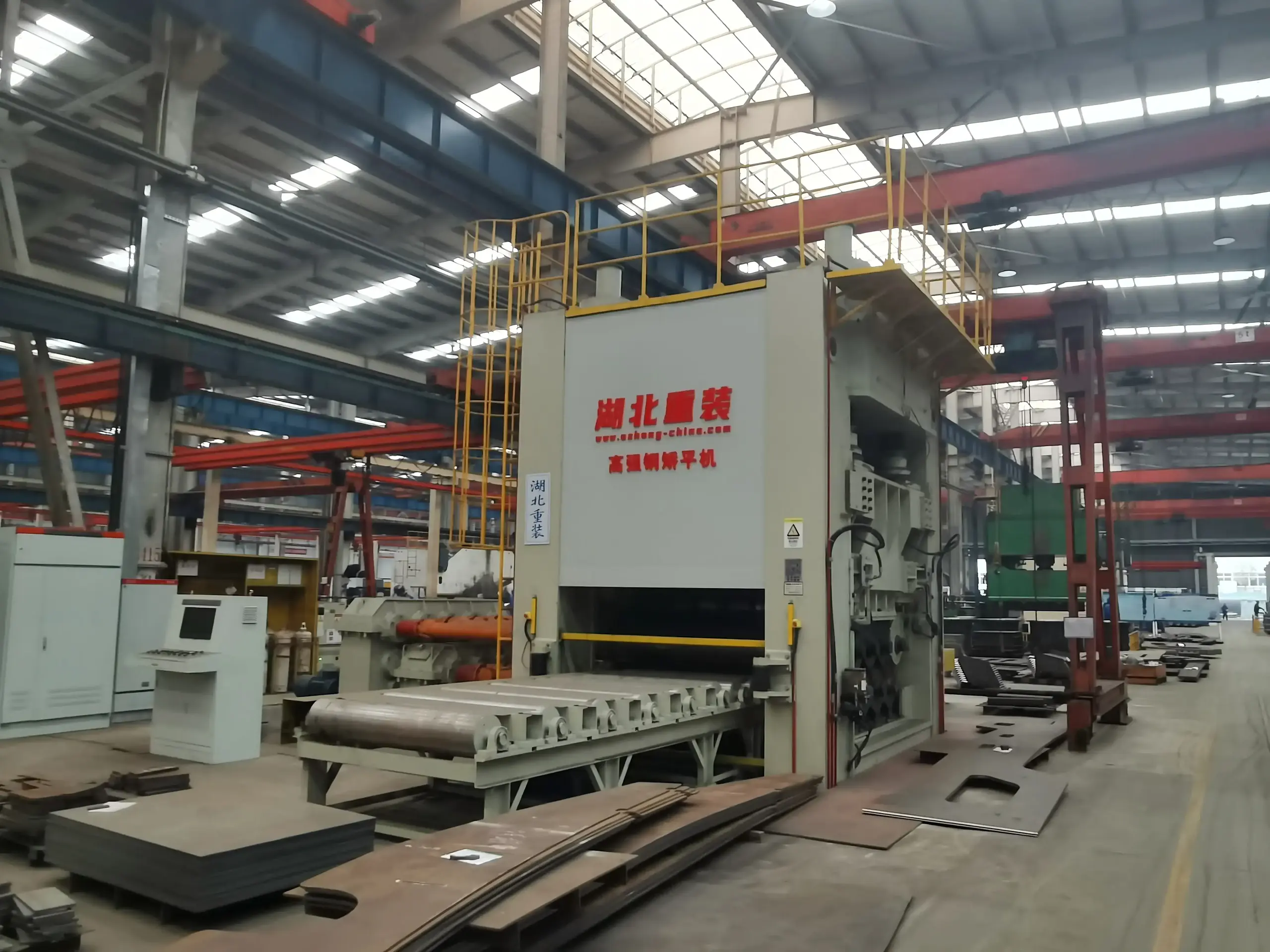

النسخ الاحتياطي الكامل لمسار التحميل (محركات مزدوجة، تخفيف مزدوج، تراكمات مزدوجة)، وثائق التتبع من المرتبة العسكرية، معالجة البيانات المُنظفة أمنيًا، قدرة استمرارية المهمة (50% من القدرة إذا فشل المكون). مصمم خصيصًا لمعايير شراء الدفاع.
يخلق الشفت العرضي التقليدي تقلب العزم (±8-12%)، مما يسبب ارتفاعات في الضغط → عيوب سطحية. يقلل المدخل المزدوج المتزامن التقلب إلى <±1% ؟ ضغط موحد → يمكن تحقيق دقة ±0.5 مم (مقابل ±1.2 مم تقليدي).
كل مكون حرج لديه نسخة احتياطية. فشل المحرك → يستمر المحرك الثاني. فشل تخفيف الضغط → يتفعل التخفيف الاحتياطي. فشل المخفض → يدفع المدخل المتزامن النظام المتبقي. يضمن استمرارية الإنتاج رغم فشل مكون واحد.
نعم. تشمل ميزات الأمان: مصادقة المستخدم بمستويات الصلاحية، سجل تدقيق غير قابل للتلاعب، تخزين بيانات مشفر، بروتوكولات معالجة المستندات المصنفة، إمكانية التكامل مع قاعدة بيانات الحكومة.
فترات الخدمة 300 ساعة (أقصر من المعياري بسبب الأحمال الثقيلة). تشمل: تحليل زيت الهيدروليكي، فحص التحمل، استبدال الختم، معايرة صمام الضغط، التحقق من التزاوج المتزامن. الـ PM الكامل يتطلب 18-24 ساعة.
| العنصر | القائد | وظيفة | القيمة العسكرية |
|---|---|---|---|
| سيطرة الوصول إلى الأمان المعزز | 8 أسابيع | مسح متعدد المستويات، مصادقة بيومترية | قدرة الإنتاج المصنف |
| نظام احتياطي متكرر للبيانات | 6 أسابيع | نسخ احتياطي آمن تلقائي، تشفير | حماية البيانات الحيوية |
| التشخيص عن بعد (آمن) | 10 أسابيع | مراقبة مشفرة، شبكات عسكرية | دعم عن بعد مع الامتثال للأمان |
| ترقية النسخ الاحتياطي للنسخة الاحتياطية | 8 أسابيع | فشل آلي للمحرك/المخفض | استمرار 50% من القدرة إذا فشل المكون |
| نظام مسار التدقيق العسكري | 6 أسابيع | سجل عمليات لا يمكن تغييره، مقاوم للتزوير | الامتثال لعمليات شراء الدفاع |
