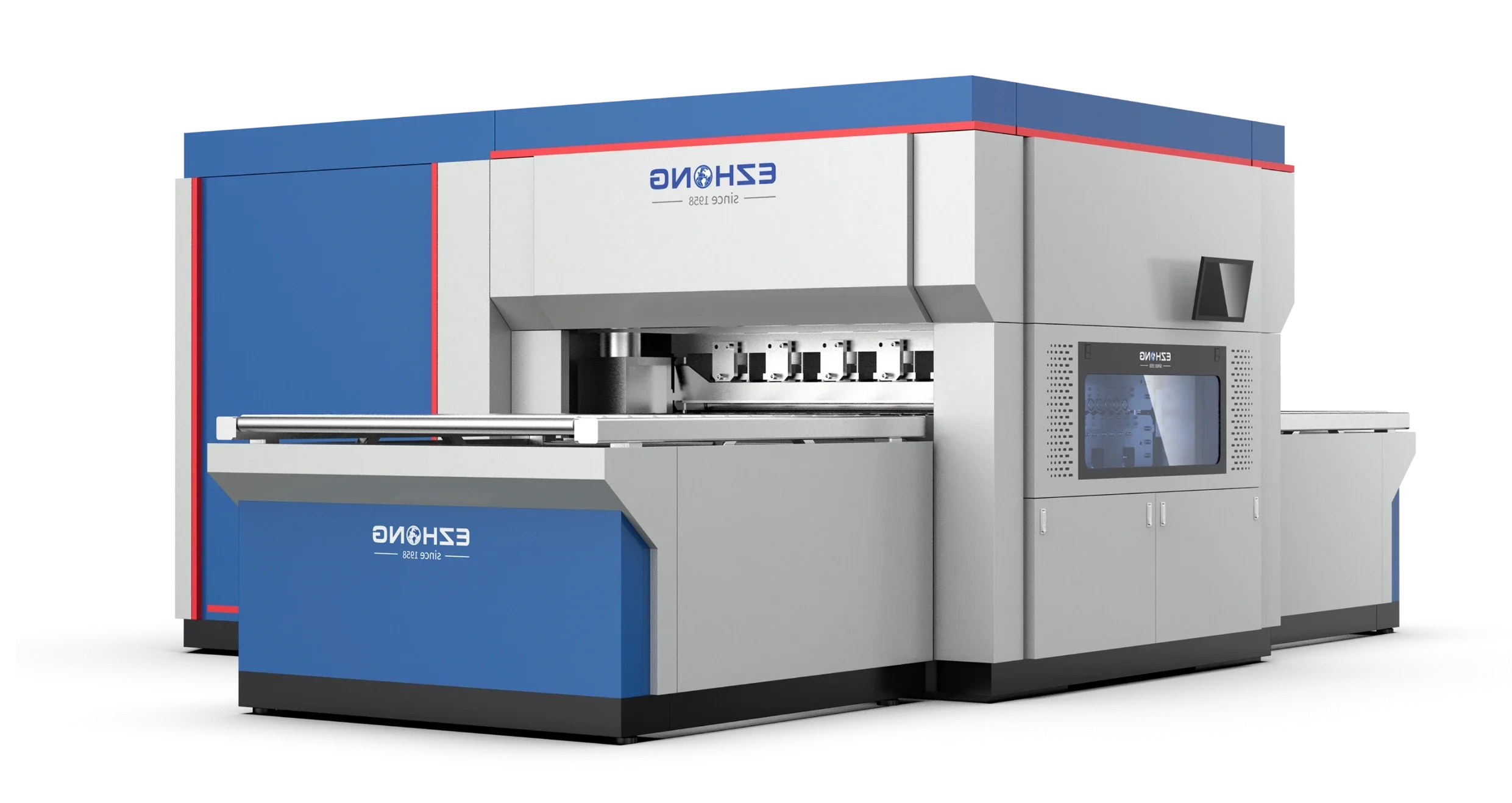

هيكل ميكانيكي قوي يضمن تشغيلًا مستقرًا ودقيقًا تحت ظروف التحميل العالي. تصميم إطار ثقيل المهن يقلل الانحراف والاهتزاز أثناء عمليات التوحي.

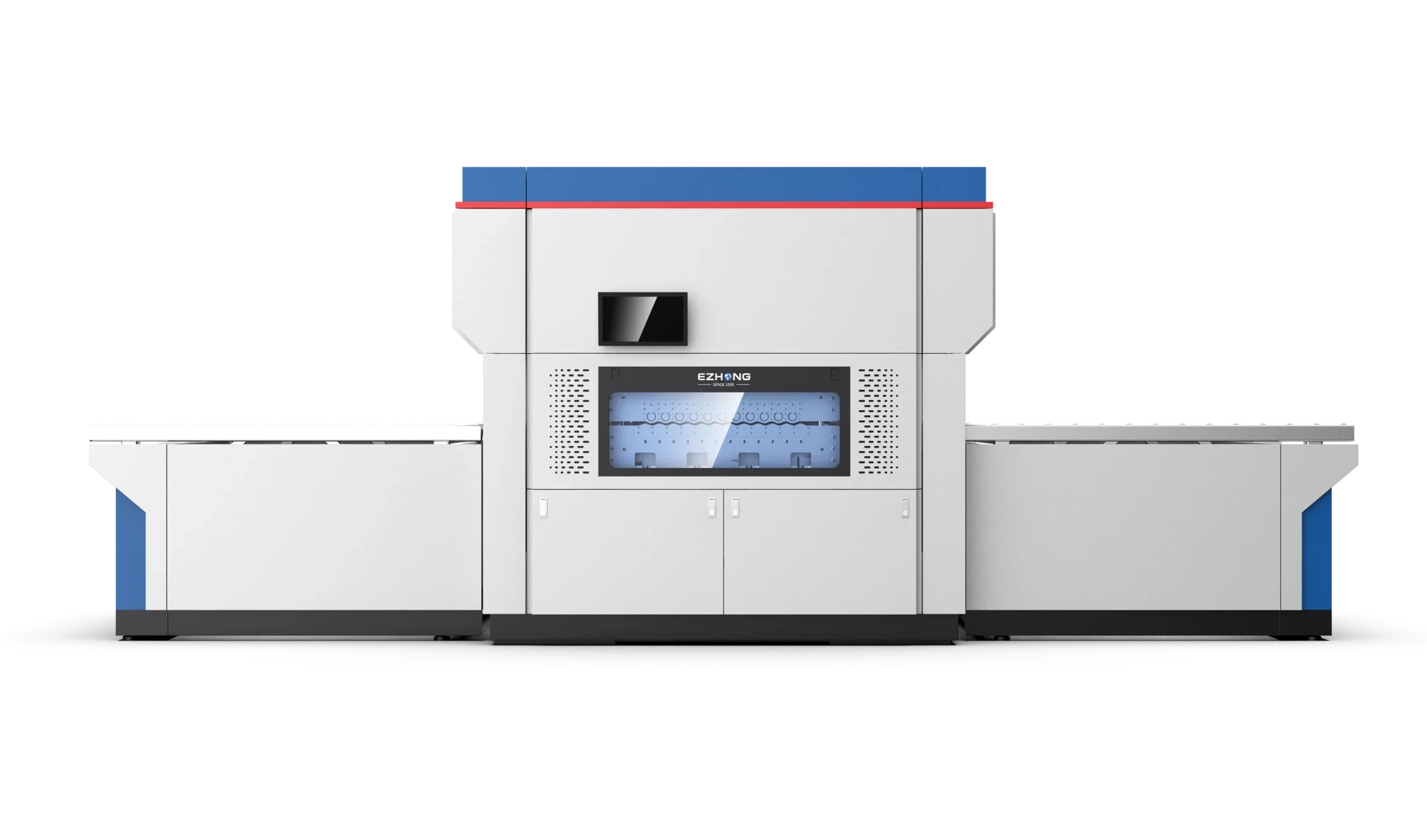

نظام التحكم الهيدروليكي بالسيرفو هو النواة لأداء التوحي عالي الدقة. يتيح التحكم بالسيرفو المتقدم تعديل فجوة الفال بدقة وتغذية رجعية في الوقت الفعلي لنتائج متسقة.
تضمن أسنان التروس 20CrMnTi الخاضعة للتحميص والتبريد والطحن قوة عالية، مقاومة للتآكل، وعمر خدمة طويل. هيكل الدفع المستقل للفولز بوصلات عالمية ثقيلة المهن يوفر تشغيلًا مستقرًا.
تكوين 21 فال مع التحكم الهيدروليكي بالسيرفو والتغذية المغلقة يقلل التوتر الداخلي، مما يضمن أسطحًا مسطحة بدون موجات أو خدوش. دقة التوحي حتى 0.02 مم.
تصميم صيانة منخفضة مع أنظمة تبريد طويلة العمر. يعمل نظام التحكم الهيدروليكي بالسيرفو عند الطلب، مما يقلل استهلاك الطاقة بشكل كبير. استهلاك الطاقة في وضع الاستعداد حوالي 2 كيلوواط.
واجهة شاشة لمس مع واجهة بديهية ودعم لغات متعددة. يحسب الحساب الذكي للمعلمات تلقائيًا ويوصي بإعدادات أفضل لفجوة الفال. يخزن نظام إدارة البيانات حتى 2000 سجل عملية مواد.

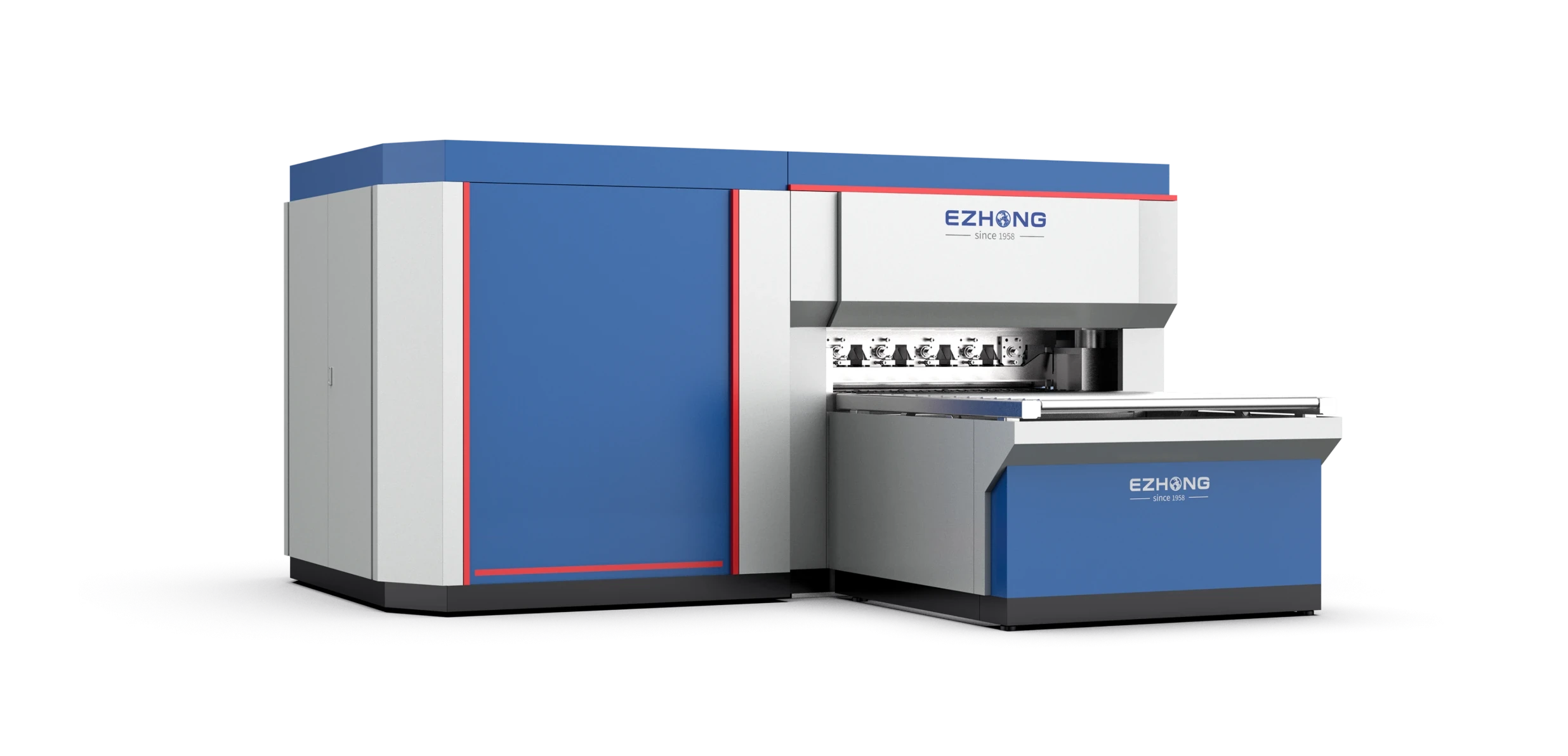

هيكل ميكانيكي قوي يضمن تشغيلًا مستقرًا ودقيقًا تحت ظروف التحميل العالية.
الفوائد الرئيسية:تشغيل مستقر، اهتزاز قليل، عمر طويل للمعدات، وجودة مستوى متسقة.
نظام السيرفو الهيدروليكي هو النواة لأداء المستوى بدقة عالية.
النتيجة:يحافظ على ضغط ثابت على القطعة العاملة لدقة تسوية مستقرة وقابلة للتكرار.

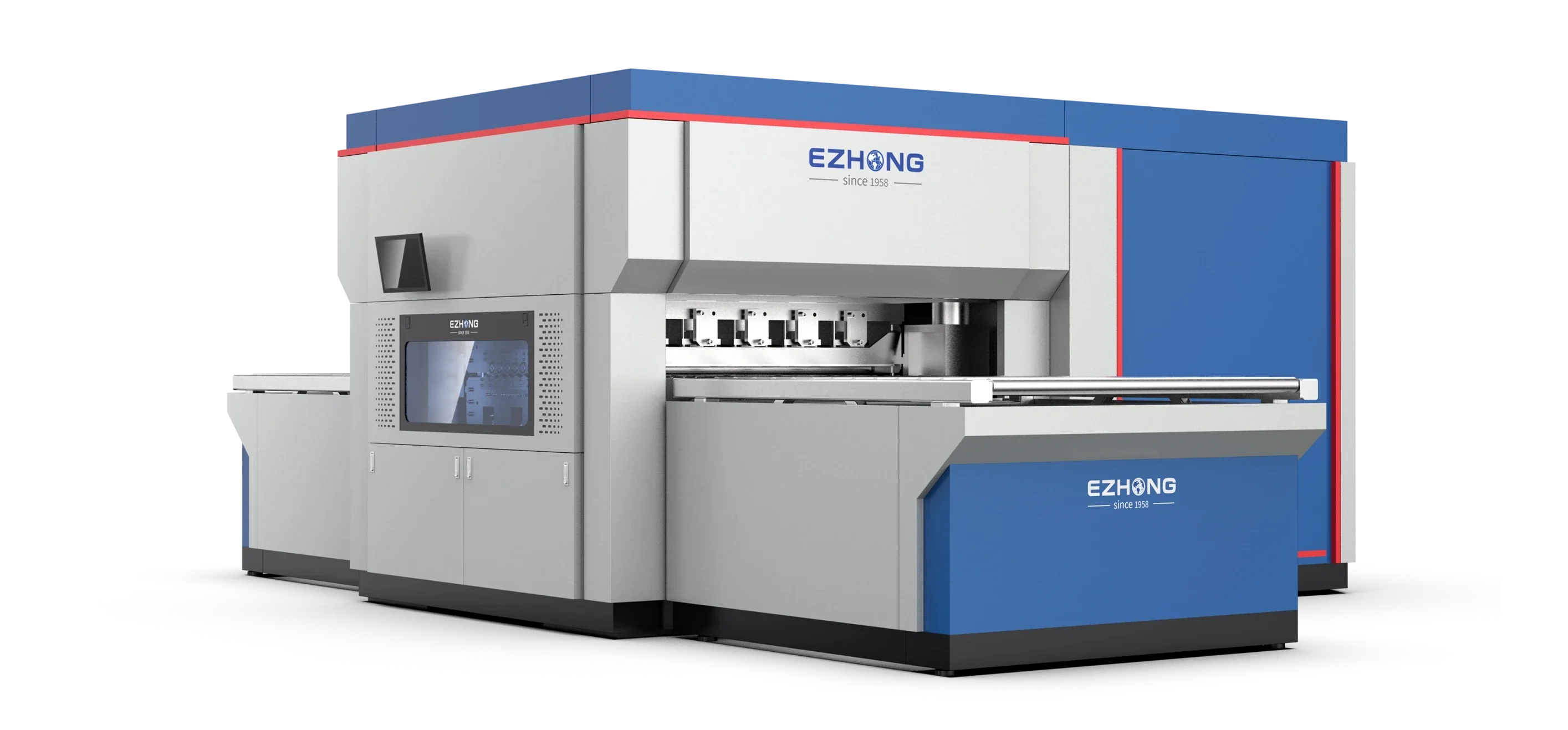

نظام نقل قوي يضمن توصيل طاقة موثوق ومتانة طويلة الأمد. أنظمة المخفض الكوكبي.
الفوائد:توازن محسن بين الإنتاجية والجودة التسوية، عمل مستقر، صيانة سريعة بدون أدوات.
النتائج المتفوقة في التسوية تضمن الجوانب المثالية للمعالجة اللاحقة.
النتيجة:أسطح مسطحة بدون موجات أو خدوش، دقة التسوية تصل إلى 0.02 مم.

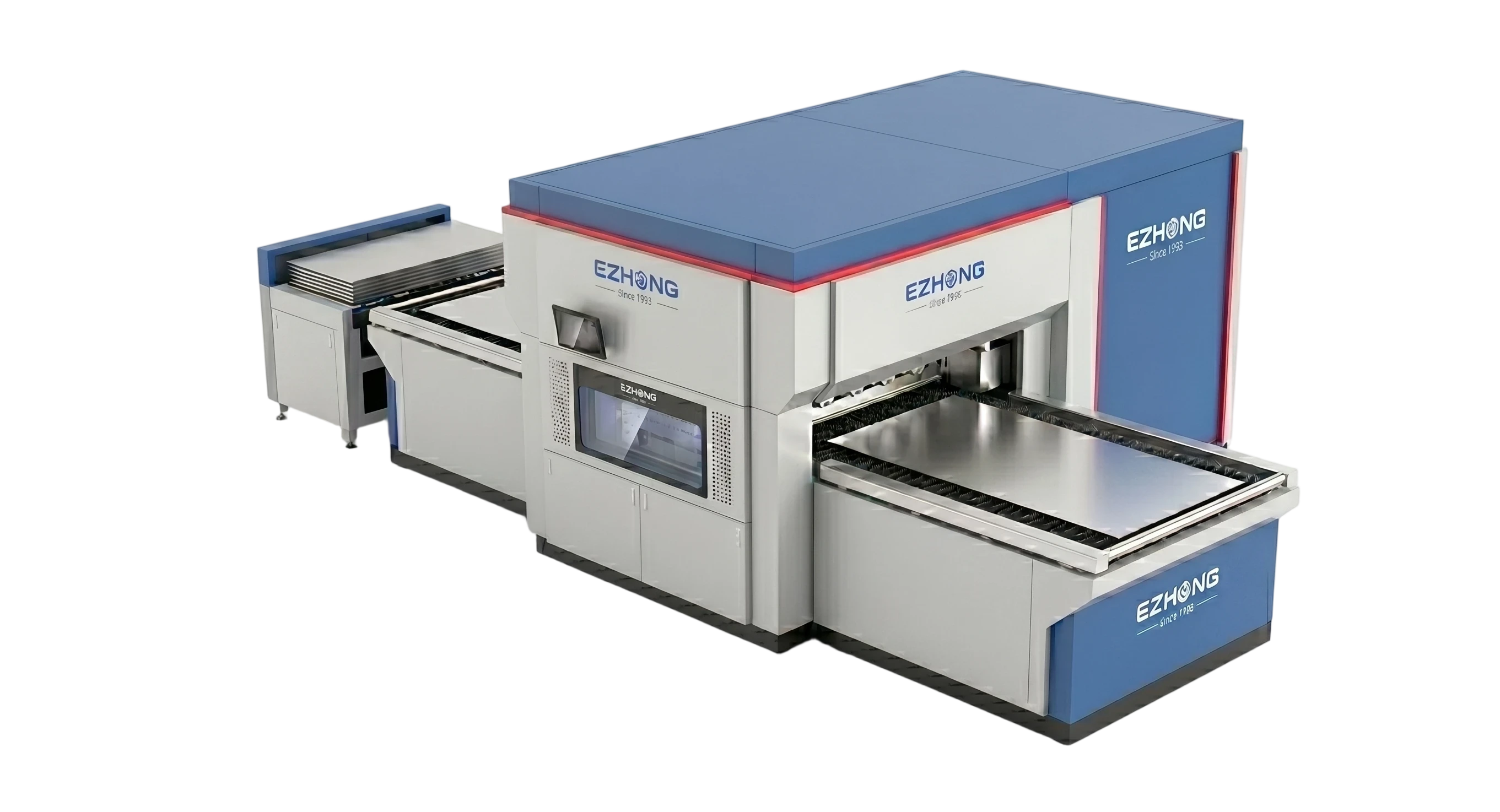

تصميم منخفض الصيانة وعملية كفؤة في الطاقة تقلل من إجمالي تكلفة الملكية.
توفير الطاقة:استهلاك الطاقة في وضع الاستعداد حوالي 2 كيلووات، ويتم تعظيم الكفاءة التشغيلية.
بناء إطار الإطار المصنوع من الفولاذ المقاوم للإجهاد باللحام الثقيل مع تصميم خالٍ من الإجهاد يضمن الحد الأدنى من الانحناء والاهتزاز أثناء عمليات التمويه عالة التحميل العالية
أسطوانات من الفولاذ المقاوم للصدأ المقسّم Gcr15 بصلابة HRC 60-62، مطحونة ومصقولة بدقة لإنهاء سطح فائق وخدمة حياة طويلة.
صمام نسبي سيرفو استجابة عالية مع نظام تغذية راجعة مغلقة، يوفر دقة سيطرة فجوة الأسطوانة الدقيقة حتى 0.01 مم.
وحدة تحكم ييهوي مع واجهة HMI تعمل باللمس، وحساب معلمات ذكي، وإدارة بيانات لسجلات المواد حتى 2000.
| النموذج | قطر اللفة (مم) | عدد اللفات | الحد الأقصى لعرض التنعيم (مم) | سمك التنعيم (Q235) (مم) | التطبيقات النموذجية | تعديل الضغط | نظام التحكم |
|---|---|---|---|---|---|---|---|
| EZW 43H-50 | Φ50 | 21 | 600، 800، 1000، 1000، 1300، 1500 | 1-8 | قطع قطع وصفائح معدنية | سيرفو هيدروليكي | التحكم في فجوة التغذية المغلقة بالسيرفو الهيدروليكي + شاشة لمس متعددة |
| إي زد دبليو 43إتش-60 | في 60 | 19 | 600، 800، 1000، 1000، 1300، 1500 | 2-12.5 | الأجزاء المسطحة والألواح المعدنية | ||
| إي زد دبليو 43إتش-80 | في 80 | 17 | 1000، 1300، 1600، 2100 | 4.0-20.0 | الصفائح المتوسطة الرفيعة وفولاذ الهيكل | ||
| إي زد دبليو 43إتش-100 | في 100 | 17 | 1000، 1300، 1600، 2000 | 1.0-30.00 | الصفائح المتوسطة والسميكة | ||
| إي زد دبليو 43إتش-120 | في 120 | 17 | 1000، 1300، 1600، 2000 | 3.0-36.00 | الصفائح المتوسطة والسميكة |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة مستوية للألواح لتطبيقك.
ASTM A516 Gr.70 / 16MnDR، سمك 50-200 مم، تحمل التشكل ±2 مم.
أنابيب API X80/X120، سمك 30-150 مم، التحكم في عدم التناسق ±1.5%.
فولاذ هيكلي Q345/S355، سمك 20-100 مم، تحمل حافة مسطحة ≤3 مم/1000 مم
خزان تخزين Q235/A36، سمك 8-60 مم، دقة ما قبل الانحناء العالية للتجميع.
برميل غلاية SA516/15Mo3، سمك 40-120 مم، دوائرية دقيقة لمطابقة الأفلنج
مخروط من الفولاذ المقاوم للصدأ 304/316L، زاوية قابلة للتعديل 15°~45°، سطح انتقال سلس
التحدي:تغيير القوالب المتكرر تسبب في اختناق الإنتاج.
الحل:EZW11S-100×3000 VCD نموذج CNC.
النتيجة:+42% إنتاج، معدل التخلص 15%→3%، استرداد رأس المال في 14 شهرًا.
التحدي:سبب الانبثاث في صفيحة X80 سميكة هو خروج القطر عن التحمل.
الحل:EZW11X-150×3200 hydraulic pre-discharge system.
النتيجة:الدقة ±1.2 مم، توفير 180000 يورو في تكلفة التصنيع الخارجي سنوياً.
التحدي:عدم الاتساق في الطي المسبق للقشرة أدى إلى تشوه اللحام.
الحل:تصحيح الطي الأفقي المسبق CNC لـ EZW11S-60×3000.
النتيجة:وقت التجميع -35٪، القدرة السنوية 500→650 وحدة.
التحدي:تعديل ميكانيكي متكرر للقشرة المخروطية متعددة الزوايا.
الحل:نظام ميل القناع التلقائي EZW11X-200×3200.
النتيجة:وقت الإعداد 2 ساعة→8 دقائق، استغلال الآلة 68٪→92٪.
يتغير القطر الأدنى حسب النموذج. يحقق النموذج الدخولي EZW11S-35×2000 قطر 1.5 متر؛ يصل النموذج الثقيل EZW11X-200×3200 إلى 0.8 متر. يسمح المسافة المركزية المتغيرة بخفض 40٪ مقارنة بالآلات ذات الشكل الهندسي الثابت.
ثلاثة أجهزة قياس مواقع LVDT مستقلة تقيس ارتفاع الأسطوانة العلوية والسفلية في الوقت الفعلي. PLC سيمنز يقارن المواقع الفعلية مقابل المستهدفة 50 مرة في الثانية ويعدل مضخات الصمامات الهيدروليكية ضمن ±2 مم، محافظًا على مستوى ±0.2 مم.
نعم. التكوين القياسي للطحن البارد (حتى 50°C في البيئة). متغير الطحن الساخن متاح بأسطوانات 42CrMo معدلة إلى 300°C وتبريد نفط محسن. استشر المهندسين للمتطلبات الخاصة بالطحن الساخن.
24 شهرًا من تاريخ الشحنة على أجزاء والعمالة. يغطي عيوب التصنيع. الاستهلاكيات (الختمات، التحملات) والأجزاء التي تتعرض للإرهاق بشكل روتيني مستثناة. الضمان الممتد متاح (36-60 شهرًا) مقابل تكلفة إضافية.
نعم. ترقية IoT الاختيارية تضيف اتصال السحابة. بيانات الضغط والحرارة والدورة في الوقت الفعلي متدفقة إلى بوابة خدمة EZHONG. تنبيهات تنبؤية صادرة قبل 2-4 أسابيع من فشل المكونات (±دقة 85%).
| إكسسوار | الوقت اللازم | دالة | عرض القيمة |
|---|---|---|---|
| نظام الدعم العمودي العلوي | ستة أسابيع | دعم لفائف بأقطار كبيرة حتى 16 متر | سعة الرفع 150 طن، ميل أوتوماتيكي مع زاوية مخروطية |
| تركيب الدعم الجانبي | 4 أسابيع | منع الانحراف الجانبي للوح العريض | تصحيح هيدروليكي تلقائي، تطابق معالجة الرقائق النحيفة |
| نظام تغذية الطبق التلقائي | 8 أسابيع | التغذية المحركة والموضعة | توفير 60% من العمالة، التسامح في الوضعية أقل من 5 مم |
| تكوين اللف الساخن | عشرة أسابيع | اللف عند درجة حرارة عالية 300 درجة مئوية | نظام تبريد محسن، رولر مقاوم للحرارة العالية |
| المراقبة والتشخيص عن بعد | ستة أسابيع | تتبع بيانات الآلة في الوقت الفعلي على السحابة | الصيانة التنبؤية، تقليل وقت التوقف غير المخطط له بنسبة 80% |
