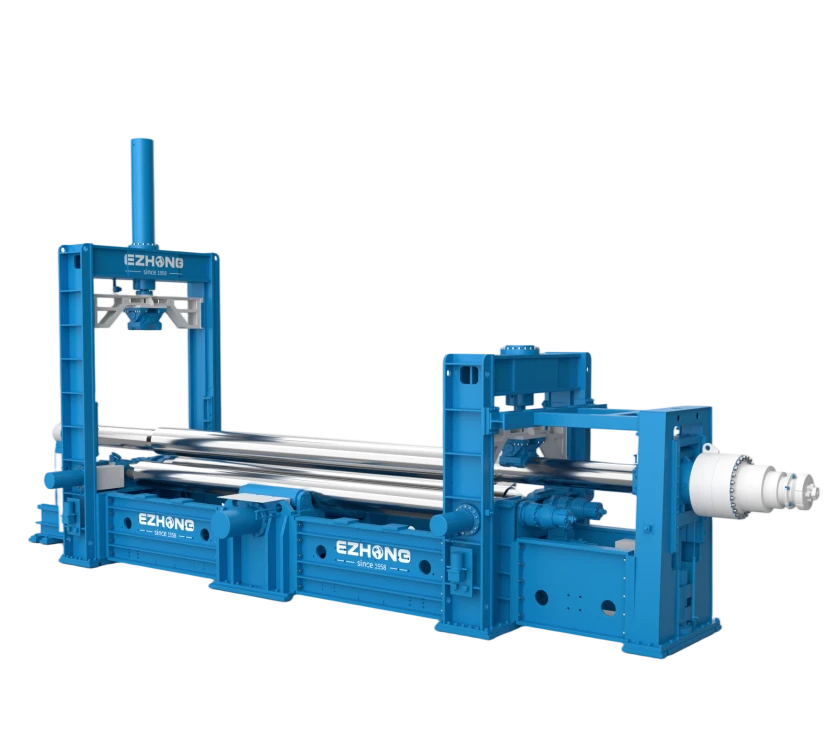

يكمل مصافيح واحدة لف قسم أنبوب كامل بطول 12 متر. لا تقسيم، لا مفاصل لحام - يحسن الاستقامة وجودة اللحام. مخصص لأنابيب LSAW ذات قطر كبير وأنابيب لمسافات طويلة.
يضمن تشكيل بدقة عالية أبعاد أنابيب دقيقة، مما يقلل إعادة العمل ويحسن معدلات تمرير اللحام. توفر أسطوانات مصفحة من الصلب السبائكي 42CrMo صلبة بصلابة HB260-280 طحنًا دقيقًا دون خدش أو تشوه.

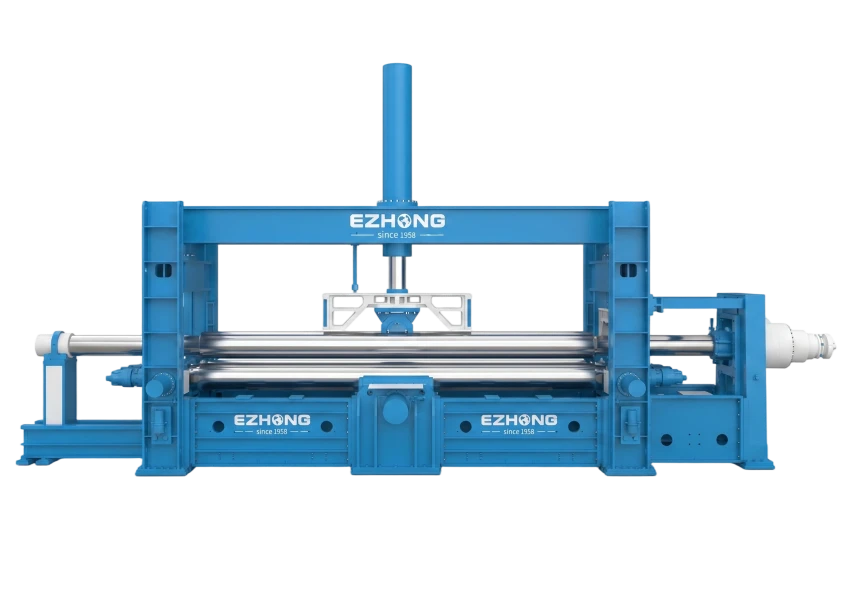

يضمن سيمنز PLC مع شاشة لمس وتحكم رقمي كامل 8-محاور مع أجهزة استشعار نقل مطلقة لتحديد الموقع الدقيق واستجابة سريعة. تسمح التحكمات سهلة الاستخدام للمشغلين الجدد بالتعلم بسرعة والعمل بكفاءة.

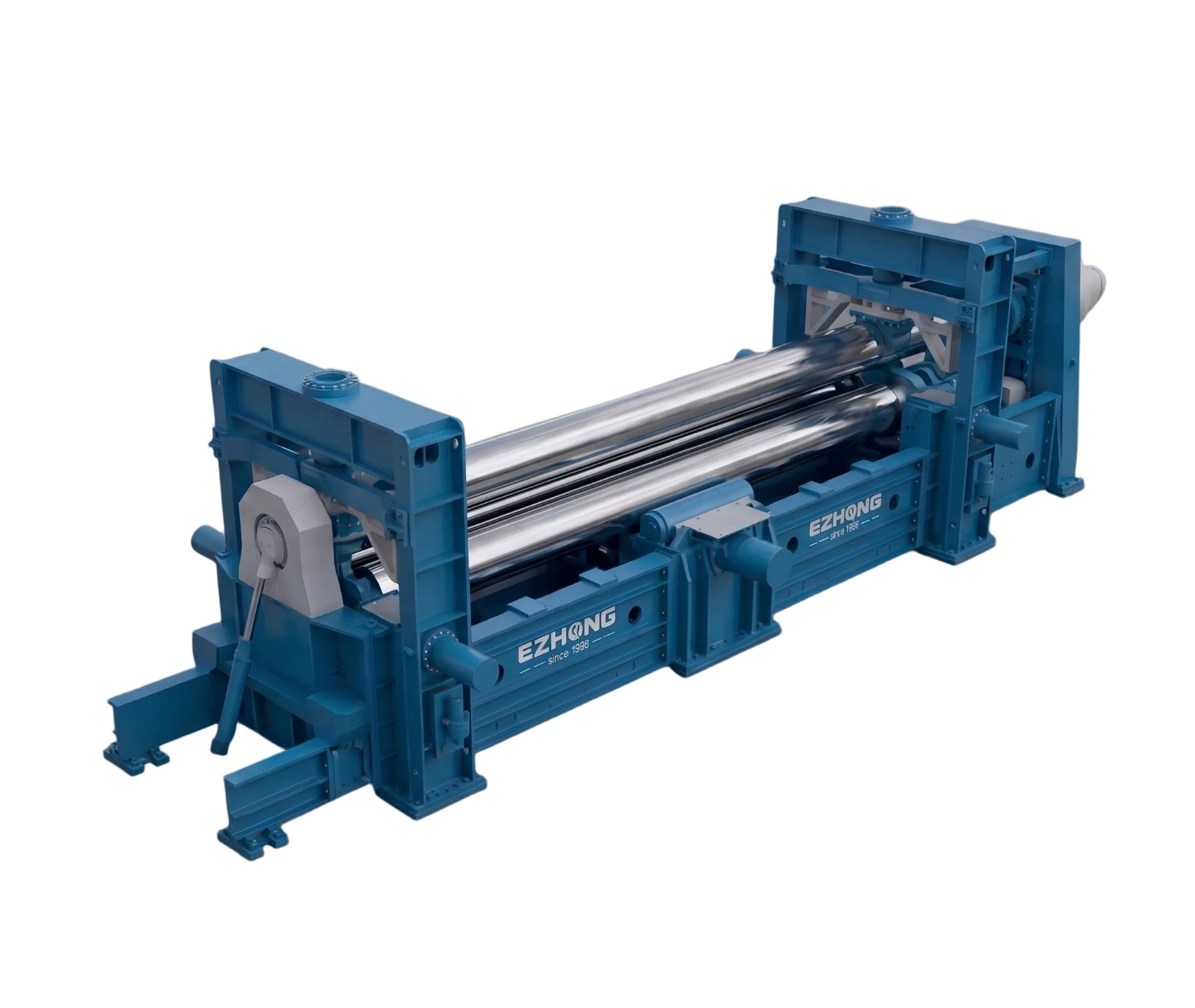

إطار ثقيل البناء من ألواح صلبة مقسوة من القلب المثقوبة Q345B، وتخفيف الإجهاد، وتصنيع دقيق يتحمل قوة لف 1800 طن دون تشوه تحت الحمل الثقيل طويل الأمد. يضمن تشغيلًا مستمرًا مستقرًا عبر ورديات 2-3.
يتم دفع كل من ثلاثة أسطح عمل بواسطة محركات هيدروليكية كاملة. يضمن النقل بسرعة منخفضة وعزم عالي عملًا سلسًا وخاليًا من الصدمات. اللف لألواح سميكة مستقر بدون انزلاق ولا ارتعاش.

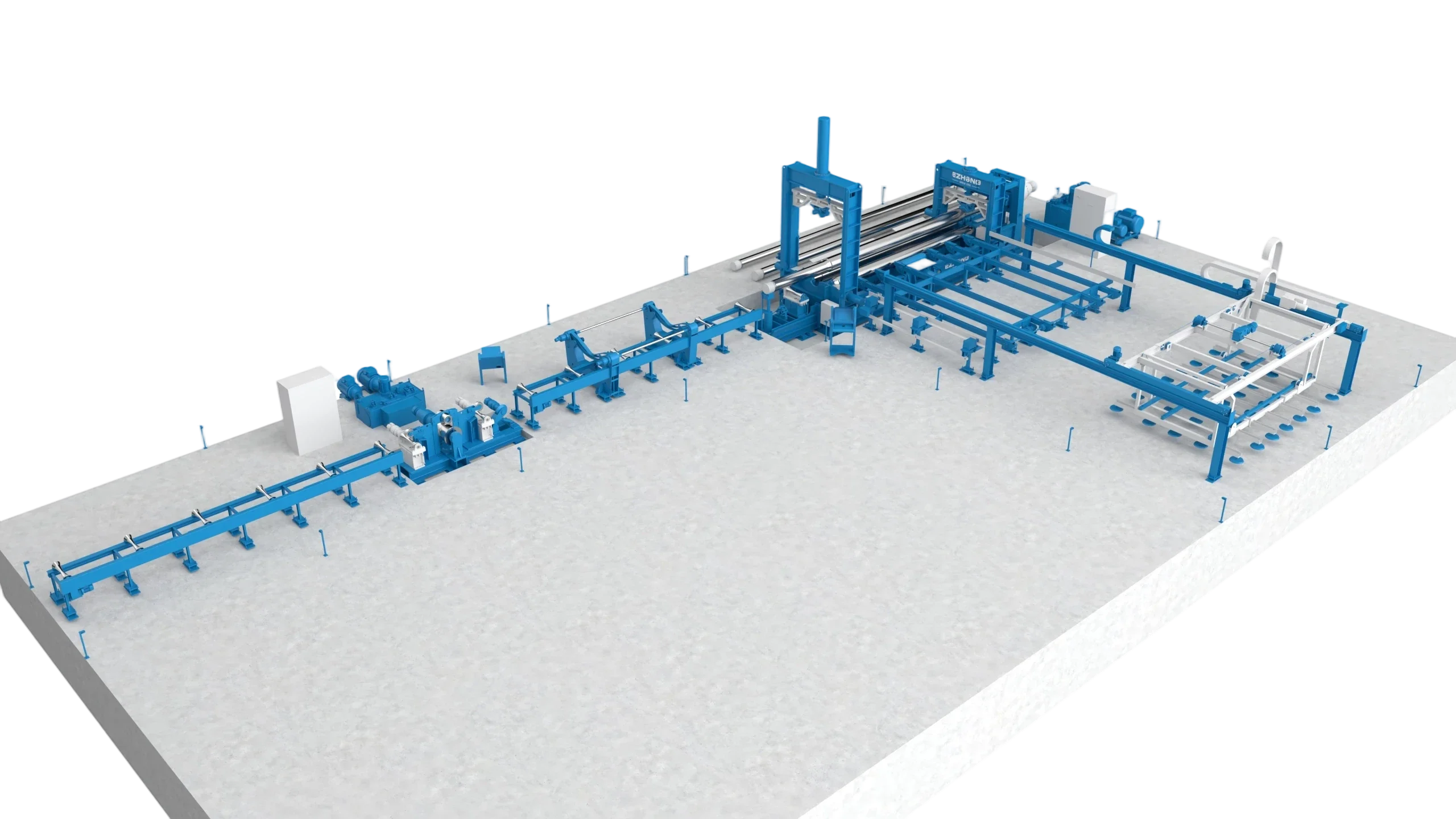

مصمم لأنابيب LSAW ذات قطر كبير، خطوط أنابيب النفط والغاز طويلة المدى، أنابيب الضغط، ورفوف أنابيب الفولاذ. يتعامل مع الفولاذ عالي القوة X42-X70. يدمج اللف، التشذيب، التحميل/التفريغ الآلي، والتشكيل المستمر.
مستقر وفعال، إنه أساس دقة إنتاج الأنابيب.
تشكيل عالي الدقة يضمن أبعاد أنابيب دقيقة، مما يقلل إعادة العمل ويحسن معدلات تمرير اللحام.
تحكم سهل الاستخدام مع إدارة رقمية كاملة.
الهيكل الصلب يخدم كأساس للإنتاج الثقيل والمستمر لساعات طويلة.
لوحة فولاذية عالية القوة مضغوطة، إنهاء CNC، إطار صلب بدون انحراف تحت حمل 8000 طن، دقة أفقية ±0.5 مم على طول كامل.
رولرز مصقولة بالمراية بقيمة Ra 0.4 ميكرومتر مصنوعة من 42CrMo مغروزة، وتتحمل النسخة للغليان الساخن درجة حرارة مستمرة 300 درجة مئوية للعمل
مضخة سحبية بتعشيق متغير، تحكم صمام نسبي مستقل، سعة زيت 2500-4500 لتر، تصفية بدقة 10 ميكرومتر.
PLC سيمنز S7-1200، شاشة لمس ثنائية اللغة بحجم 7 إنش، حساس موضع عالي الدقة LVDT، حماية دوائر معيارية IEC.
| موديل | أقصى سماكة اللف (مم) | أقصى عرض اللف (مم) | قطر الأسطوانة العلوية (مم) | قوة المحرك (كيلوواط) |
|---|---|---|---|---|
| EZW11G-16×12000 | 16 | 12,000 | 480 | 90 |
| EZW11G-20×12000 | 20 | 12,000 | 510 | 110 |
| EZW11G-30×12000 | 30 | 12,000 | 580 | 150 |
| EZW11G-40×12000 | 40 | 12,000 | 800 | 220 |
أجب على أسئلة قليلة سريعة لمساعدتنا في توصية أفضل آلة طي لوحة مناسبة لتطبيقك.
ASTM A516 Gr.70 / 16MnDR، سمك 50-200 مم، تحمل التشكل ±2 مم.
أنابيب API X80/X120، سمك 30-150 مم، التحكم في عدم التناسق ±1.5%.
فولاذ هيكلي Q345/S355، سمك 20-100 مم، تحمل حافة مسطحة ≤3 مم/1000 مم
خزان تخزين Q235/A36، سمك 8-60 مم، دقة ما قبل الانحناء العالية للتجميع.
برميل غلاية SA516/15Mo3، سمك 40-120 مم، دوائرية دقيقة لمطابقة الأفلنج
مخروط من الفولاذ المقاوم للصدأ 304/316L، زاوية قابلة للتعديل 15°~45°، سطح انتقال سلس
التحدي:تغيير القوالب المتكرر تسبب في اختناق الإنتاج.
الحل:EZW11S-100×3000 VCD نموذج CNC.
النتيجة:+42% إنتاج، معدل التخلص 15%→3%، استرداد رأس المال في 14 شهرًا.
التحدي:سبب الانبثاث في صفيحة X80 سميكة هو خروج القطر عن التحمل.
الحل:EZW11X-150×3200 hydraulic pre-discharge system.
النتيجة:الدقة ±1.2 مم، توفير 180000 يورو في تكلفة التصنيع الخارجي سنوياً.
التحدي:عدم الاتساق في الطي المسبق للقشرة أدى إلى تشوه اللحام.
الحل:تصحيح الطي الأفقي المسبق CNC لـ EZW11S-60×3000.
النتيجة:وقت التجميع -35٪، القدرة السنوية 500→650 وحدة.
التحدي:تعديل ميكانيكي متكرر للقشرة المخروطية متعددة الزوايا.
الحل:نظام ميل القناع التلقائي EZW11X-200×3200.
النتيجة:وقت الإعداد 2 ساعة→8 دقائق، استغلال الآلة 68٪→92٪.
يتغير القطر الأدنى حسب النموذج. يحقق النموذج الدخولي EZW11S-35×2000 قطر 1.5 متر؛ يصل النموذج الثقيل EZW11X-200×3200 إلى 0.8 متر. يسمح المسافة المركزية المتغيرة بخفض 40٪ مقارنة بالآلات ذات الشكل الهندسي الثابت.
ثلاثة أجهزة قياس مواقع LVDT مستقلة تقيس ارتفاع الأسطوانة العلوية والسفلية في الوقت الفعلي. PLC سيمنز يقارن المواقع الفعلية مقابل المستهدفة 50 مرة في الثانية ويعدل مضخات الصمامات الهيدروليكية ضمن ±2 مم، محافظًا على مستوى ±0.2 مم.
نعم. التكوين القياسي للطحن البارد (حتى 50°C في البيئة). متغير الطحن الساخن متاح بأسطوانات 42CrMo معدلة إلى 300°C وتبريد نفط محسن. استشر المهندسين للمتطلبات الخاصة بالطحن الساخن.
24 شهرًا من تاريخ الشحنة على أجزاء والعمالة. يغطي عيوب التصنيع. الاستهلاكيات (الختمات، التحملات) والأجزاء التي تتعرض للإرهاق بشكل روتيني مستثناة. الضمان الممتد متاح (36-60 شهرًا) مقابل تكلفة إضافية.
نعم. ترقية IoT الاختيارية تضيف اتصال السحابة. بيانات الضغط والحرارة والدورة في الوقت الفعلي متدفقة إلى بوابة خدمة EZHONG. تنبيهات تنبؤية صادرة قبل 2-4 أسابيع من فشل المكونات (±دقة 85%).
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام دعم رأسي علوي | 6 أسابيع | يدعم لفات بقطر كبير حتى 16م | سعة رفع 150 طن، ميل أوتوماتيكي مع زاوية القمة |
| تركيب دعم جانبي جانبي | 4 أسابيع | منع الانزلاق العرضي للوحة عريضة | تصحيح تلقائي هيدروليكي، يناسب معالجة الصفائح الرفيعة |
| نظام تغذية اللوحات التلقائي | 8 أسابيع | تغذية وتموضع بالمحرك | توفير 60% من العمالة، تحمل الموضع <5 مم |
| تكوين اللف الساخن | 10 أسابيع | لف عند درجة حرارة 300 درجة مئوية | نظام تبريد محسن، أسطوانة مقاومة للحرارة العالية |
| مراقبة وتشخيص عن بعد | 6 أسابيع | تتبع بيانات الجهاز في الوقت الفعلي عبر السحابة | صيانة تنبؤية، تقليل وقت التوقف غير المخطط بنسبة 80% |
