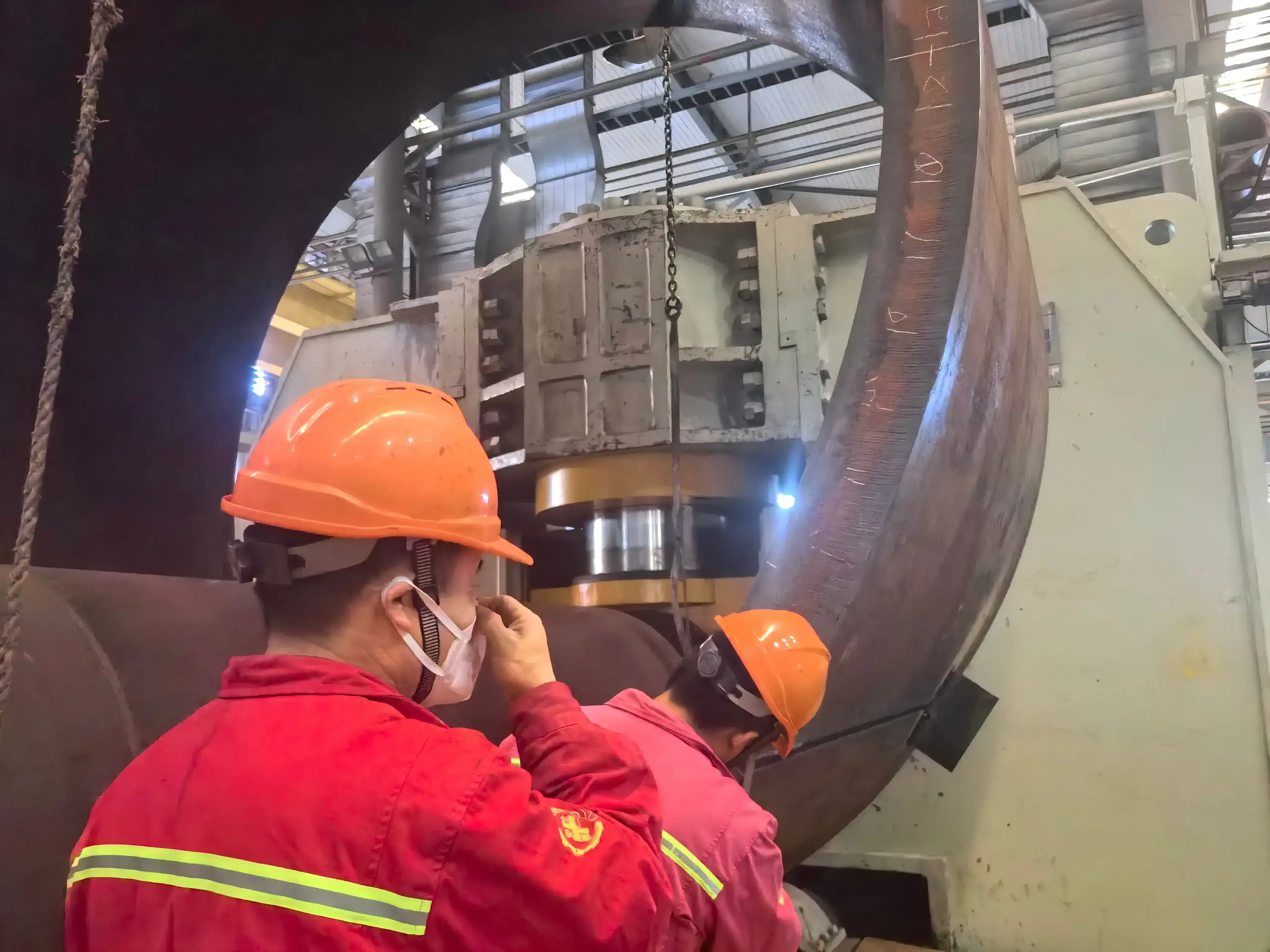

يوضع أسطوانة الهيدروليك داخل إطار الآلة، تجنباً لخدش قضيب المكبس الناتج عن القشور الحديدية أثناء اللف للصفائح السميكة. تعمل الأسطوانات الهيدروليكية العليا والسفلية بدون تجويف قضيب. أقل أجزاء ختم عالية الضغط، عمر خدمة أطول لإنتاج دفعات الأوعية الضغطية المستمر
جهاز تقليل مصمم خصيصاً لللف المخروطي مثبت على قاعدة تحمل قابلة للفتح. يعدل نظام CNC زاوية ميل لف أعلى ديناميكياً. يمكنه تصنيع قواطع مخروطية قطر صغير وانحدار كبير لا يمكن تحقيقها بآلات اللف العادية للصفائح. مثالي لأقسام أجزاء الانتقال المخروطية للأوعية الضغطية

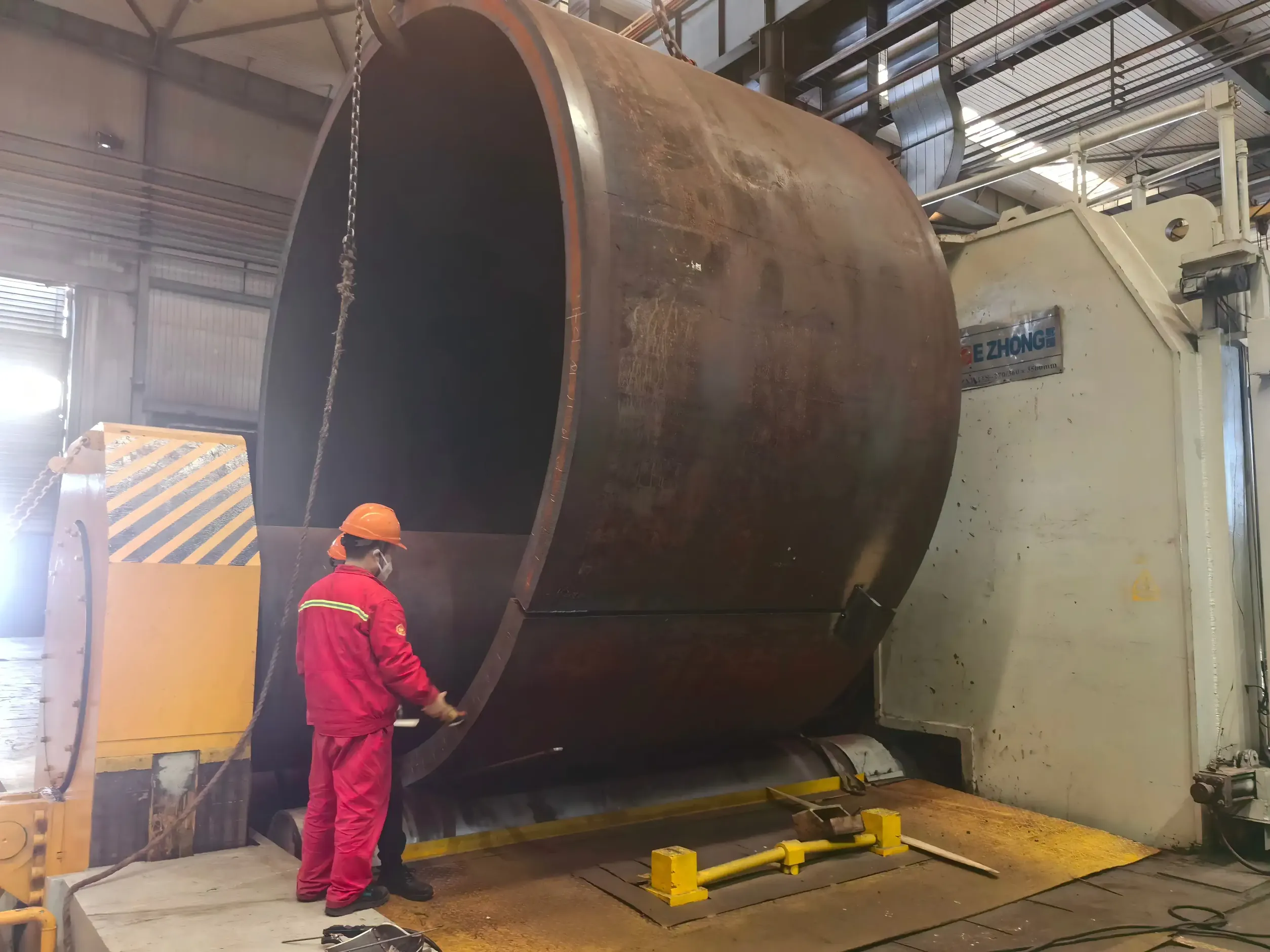

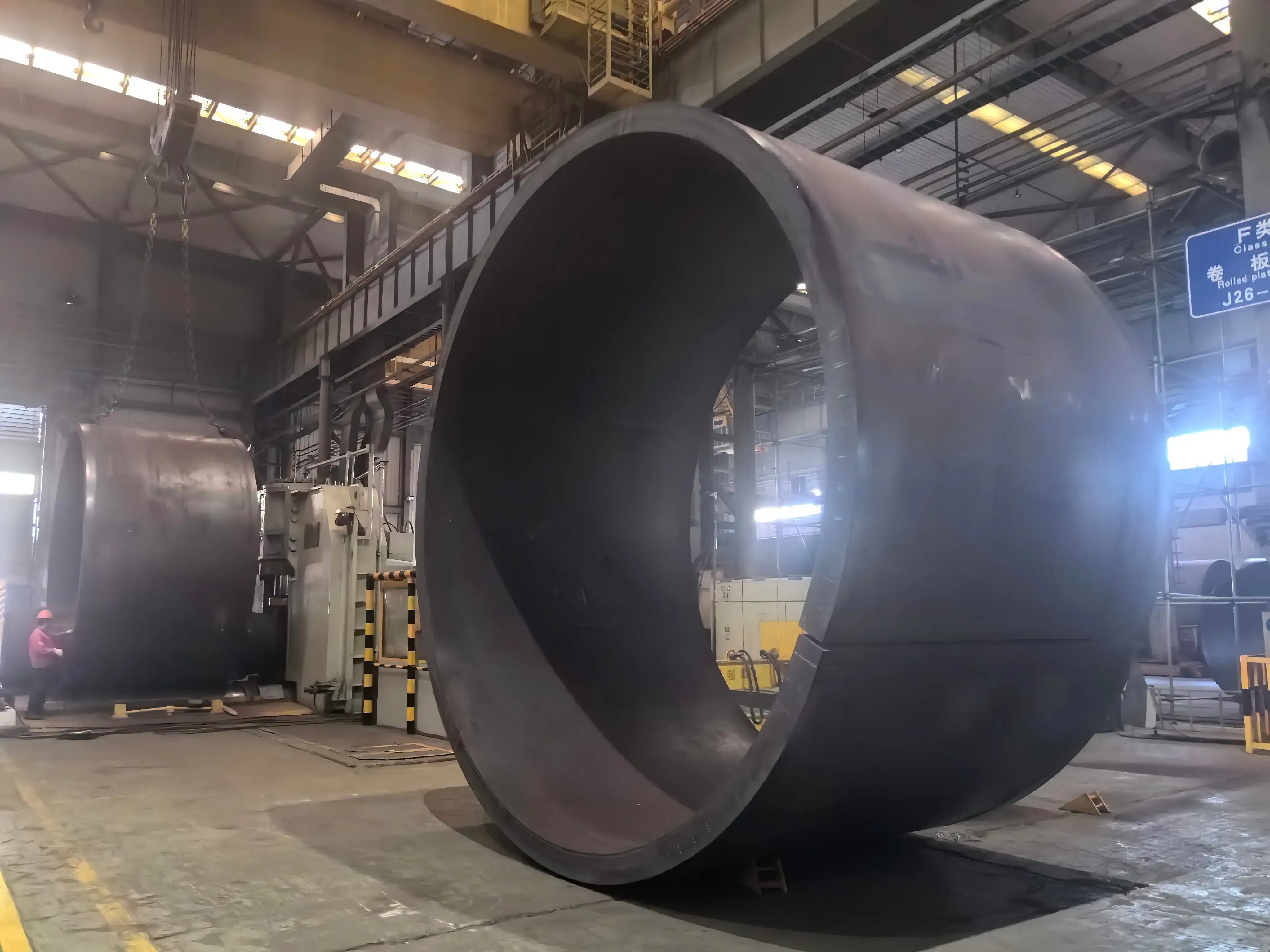

وحدة تحكم هيدروجليكية حصرية في الإفراج المسبق تطابق اكتشاف الضغط ونظام CNC. تحقق تخفيف الضغط المستقر بعد اللف تحت الحمل الثقيل، تمنع انحدار صفائح الفولاذ، تتجنب تحريك القطعة وعدم استقرار الماء في خطوط الأنابيب الهيدروجليكية. تضمن دقة التشكل لأسطوانات خزان الضغط.

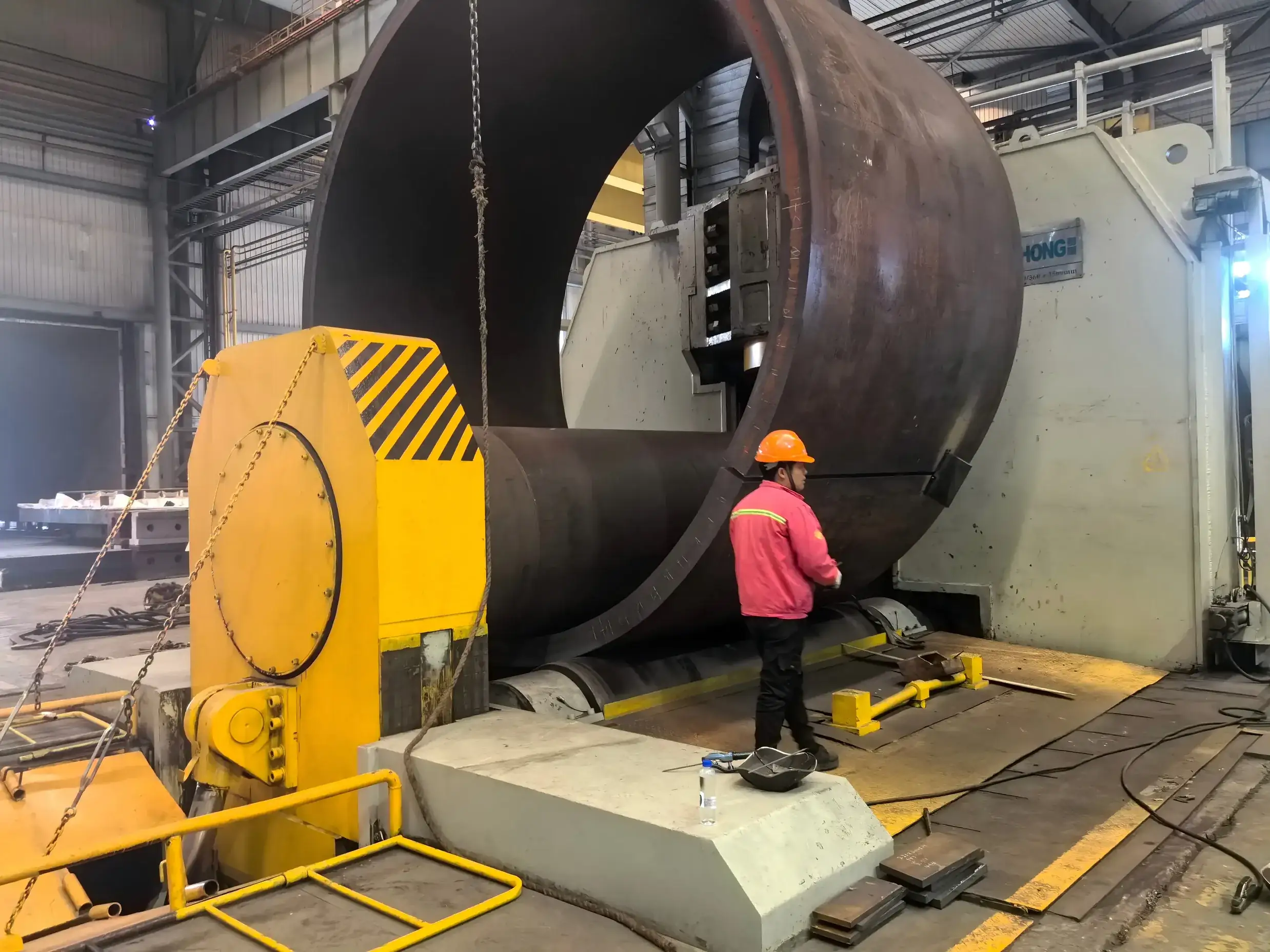

عرض فوري لضغط السائل الهيدروجليكي، حالة عمل المحرك، وبيانات الإزاحة على شاشة لمسية. وظائف إنذار متعددة: إنذار الزيادة الزائدة، إنذار درجة حرارة الزيت، تذكير بالحدود. مناسب للإدارة المعيارية للإنتاج في مصانع خزانات الضغط.
السُمك الأقصى المتاح لللف حتى 270 مم، العرض الفعال لللف 3000~4000 مم. مناسب للصلب الأساسي والصفيح المغلي المستخدم في معدات البتروكيماويات وخزانات الضغط الطاقوية.
EZHONG طورت وتصنعت معدات لف الصفائح باحترافية منذ عام 1958. نقدم حلولًا مخصصة لآلات ثني الأسطوانات الثقيلة لمصانع خزانات الضغط العالمية، مع شهادات دولية كاملة وخدمة ما بعد البيع كاملة.

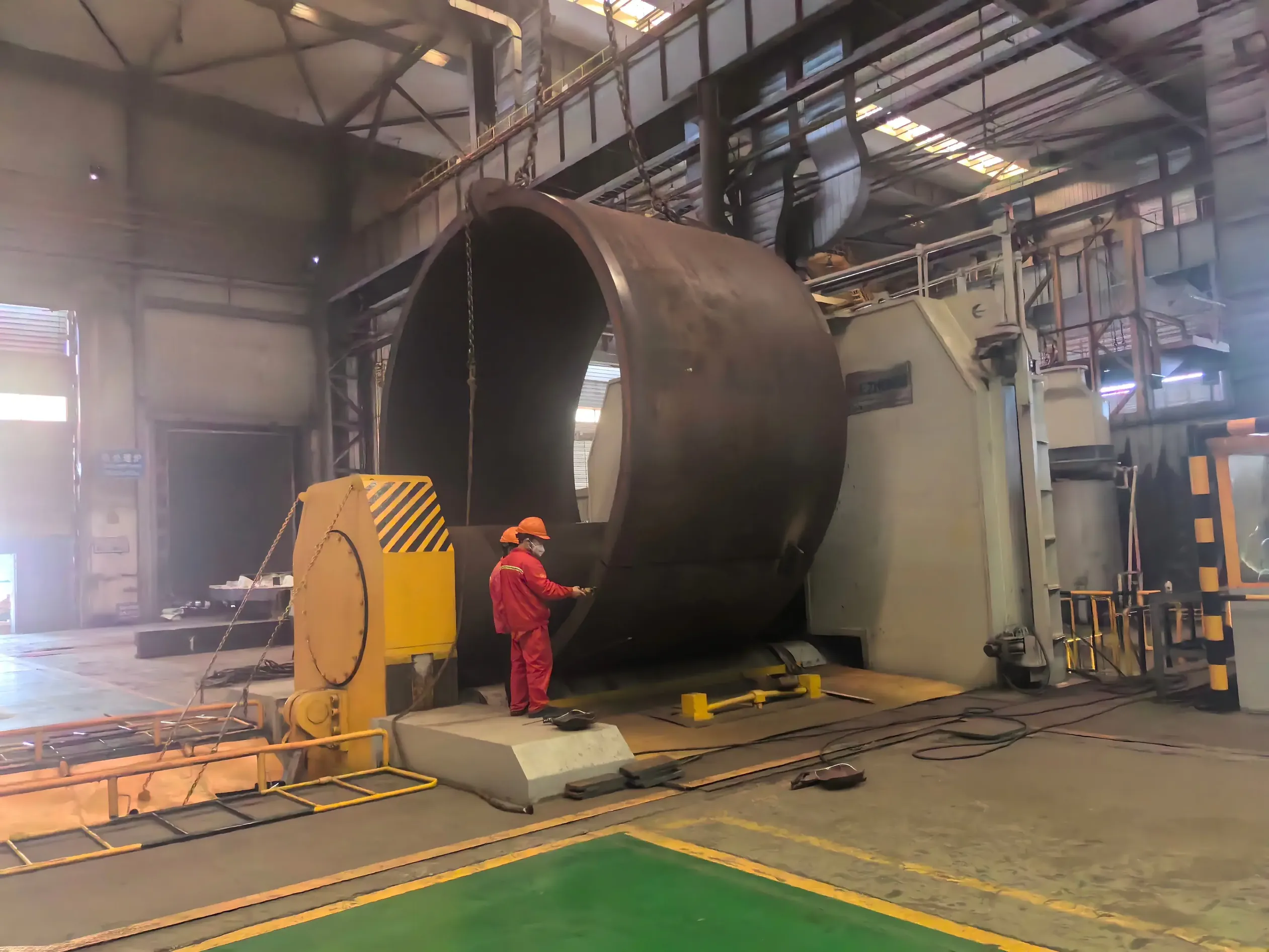

آلة ثني الأسطوانات الثلاثية الأفقية القابلة للتعديل أفقياً من إنتاجنا تتبنى تخطيطاً غير متماثل للأسطوانات: الأسطوانة العلوية مدفوعة هيدروليكياً، والأسطوانتان السفليتان تتحركان أفقياً. كل الأسطوانات الثلاثة العاملة هي أسطوانات دفع رئيسية مدفوعة بمحركات هيدروليكية ومخفضات كوكبية.
Safety Features:Fixed operation console and remote control box optional, with safety interlock system for workshop operation
The hydraulic cylinder is placed inside the machine frame, avoiding piston rod scratch caused by steel scale during thick plate rolling. Both upper and lower hydraulic cylinders work without rod cavity, reducing high-pressure sealing parts and extending service life.
جهاز تخفيض مصمم خصيصًا لللف المخروطي مثبت على قاعدة محمل قابلة للفتح. يضبط نظام CNC زاوية ميل اللوح العلوي ديناميكيًا. يمكنه تصنيع قشور مخروطية ذات قطر صغير وزاوية مخروطية كبيرة لا يمكن تحقيقها بآلات لف الألواح العادية.
Exclusive hydraulic pre-unloading control module matches pressure detection and CNC system. Realizes stable pressure relief after heavy load rolling, prevents steel plate springback, avoids workpiece shifting and water hammer impact to hydraulic pipelines.
عرض فوري لضغط الهيدروليكي، حالة عمل المحرك، وبيانات الإزاحة على شاشة اللمس. وظائف إنذار متعددة لإدارة الإنتاج المعياري لمصانع أوعية الضغط.
الرول الأعلى مدعوم هيدروليكياً، والرولين الأسفلان يقومان بالحركة الأفقية. الرول الثلاثة العاملون هم الرول الدفع الرئيسيون المدعومون بمحركات هيدروليكية ومخفضات كوكبية.
التوصيل المباشر بين وحدة الدفع الكوكبية وعربة الرول يقلل بشكل كبير من فقدان الطاقة، محسناً كفاءة اللف للصفائح الثقيلة.
تم تركيب آلية دوران هيدروليكي وجهاز توازن هيدروليكي لتفريغ سريع لقطع العمل الأسطوانية المكتملة. تصميم أسطوانة مدمج يحمي من بقايا الصلب.
رفع الرول الأعلى مدعوم بالحاسوب بدقة تزامن ±0.2 مم. وحدة تشغيل ثابتة، صندوق تحكم عن بعد اختياري، نظام أمان للتشغيل في المصنع.
| المعلمة | المواصفات |
|---|---|
| الحد الأقصى للسمك في اللف | 270 مم |
| عرض اللف الفعال | 3600 مم |
| دقة تزامن رفع الرول الأعلى | ±0.2 مم |
| نظام الدفع | دفع هيدروليكي كامل ثلاثي الدفع |
| طريقة الرفع | رفع باستخدام إطار دوران هيدروليكي |
| نظام التحكم | تحكم مغلق حلقي CNC |
أجب على أسئلة قليلة سريعة لمساعدتنا في توصية أفضل آلة طي لوحة مناسبة لتطبيقك.
تشكيل أسطوانات لوحات ثقيلة لأوعية ضغط بتروكيماوية، سمك حتى 270 مم، يضمن دقة التقارب بتزامن CNC.
أغشية مخروطية صغيرة القطر وزوايا مخروطية كبيرة وقطاعات انتقالية ذات قطر متغير لتصنيع مخاريط أوعية الضغط.
لف دقيق لأقسام أنابيب مبادلات الحرارة بدقة تزامن ±0.2 مم لمطابقة الأظافر.
تشكيل أغلفة خزان التخزين بدقة مسبقة عالية للتجميع، مناسبة لتطبيقات معدات الطاقة.
معالجة ألواح الصلب السبيكي وغلايات لمعدات البتروكيماويات وأوعية الضغط للطاقة ومعدات الطاقة الجديدة المضغوطة.
تشكيل الهياكل الحديدية الثقيلة والمكونات المعدنية، مناسبة لمصانع أوعية الضغط العالمية وشركات تصنيع الغلايات.
عميل:تي دبليو سي (تشونغجياجانغ للآلات الكيميائية المحدودة)، شركة رائدة في تصميم وتصنيع الأوعية الضغطية.
الحل:تم شراء EZHONG EZW11S-270×3600 آلة طي الصفائح الهيدروليكية
النتيجة:تقوم آلة ثني ألواح ثقيلة الغرض بتشكيل أسطوانات الصفائح السميكة لأوعية الضغط البتروكيماوية. يتميز أداء التشغيل المستقر بدقة اللف العالية، مما يحسن كفاءة الإنتاج ومعدل جودة القطعة بشكل فعال.
التطبيق:تشكيل أسطوانة لوح سميك لخزان ضغط بتروكيماوي
الجهاز:EZW11S-270×3600 آلة لف الألواح مدفوعة هيدروليكياً بالكامل
النتيجة:أداء تشغيل مستقر بدقة عالية في اللف، مما يحسن بفعالية كفاءة الإنتاج ومعدل تأهيل القطعة.
التحدي:الأقماح ذات القطر الصغير والزاوية المائلة الكبيرة صعبة التشكيل بآلات عادية.
الحل:تعديل زاوية ميل الدورية العلوية الديناميكي بالـ CNC مع جهاز تقليل لف القمة المخصص.
النتيجة:تم تصنيع أقسام القمة الانتقالية لخزان الضغط بنجاح مع سطح انتقال سلس.
التحدي:انحناء الصفيحة الحديدية بعد اللف تحت الحمل الثقيل يسبب انحراف القطر عن التحمل.
الحل:وحدة تحكم إفراج هيدروليكي مسبق حصرية مع كشف الضغط ونظام CNC.
النتيجة:تخفيف الضغط المستقر، منع الانحناء، ضمان دقة الدورية لأسطوانات خزانات الضغط.
النموذج المعياري EZW11S-270×3600 يدعم سمك اللف الأقصى 270 مم، بعرض اللف الفعال 3600 مم. يناسب الفولاذ السبيكي والصفائح المرجلية المستخدمة في معدات البتروكيماويات وأوعية الضغط بالطاقة.
يتم التحكم في تحريك الرفع للأسطوانة العلوية بواسطة الحاسوب مع التوازن التلقائي، محققاً دقة تزامن ±0.2 مم. يضمن نظام التحكم المغلق بـ CNC جودة الثني الموحدة عبر عرض اللوحة بأكمله.
نعم. يتم تثبيت جهاز تخفيض مصمم خصيصاً لللف المخروطي على قاعدة التحمل القابلة للفتح. يعدل نظام CNC زاوية ميل الأسطوانة العلوية ديناميكياً، مما يتيح تصنيع أغلفة مخروطية بقطر صغير وزاوية مخروط كبيرة لا يمكن تحقيقها بآلات اللف العادية. مثالي لأقسام الأسطوانات الانتقالية لأوعية الضغط.
وحدة التحكم المتخصصة في الإفراج قبل التحميل الهيدروليكية تتطابق مع كشف الضغط ونظام CNC. تحقق إفراجاً مستقراً بعد اللف تحت الحمل الثقيل، تمنع انكماش الصفائح الفولاذية، تتجنب تحول العمل القطعي، وتلغي تأثير المطرقة المائية على أنابيب الهيدروليك، مما يضمن دقة الدورة لأسطوانات أوعية الضغط.
اشترت TWC (شركة تشونججيانج كيماوية للميكانيكا المحدودة)، وهي شركة رائدة في تصميم وتصنيع أوعية الضغط، آلة اللف الرقمي للصفائح EZW11S-270×3600 من EZHONG. تقوم الآلة بتشكيل أسطوانات الصفائح السميكة لأوعية الضغط في مجال البتروكيماويات بأداء تشغيل مستقر ودقة لف عالية.
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام دعم رأسي علوي | 6 أسابيع | يدعم لفات بقطر كبير حتى 16م | سعة رفع 150 طن، ميل أوتوماتيكي مع زاوية القمة |
| تركيب دعم جانبي جانبي | 4 أسابيع | منع الانزلاق العرضي للوحة عريضة | تصحيح تلقائي هيدروليكي، يناسب معالجة الصفائح الرفيعة |
| نظام تغذية اللوحات التلقائي | 8 أسابيع | تغذية وتموضع بالمحرك | توفير 60% من العمالة، تحمل الموضع <5 مم |
| تكوين اللف الساخن | 10 أسابيع | لف عند درجة حرارة 300 درجة مئوية | نظام تبريد محسن، أسطوانة مقاومة للحرارة العالية |
| مراقبة وتشخيص عن بعد | 6 أسابيع | تتبع بيانات الجهاز في الوقت الفعلي عبر السحابة | صيانة تنبؤية، تقليل وقت التوقف غير المخطط بنسبة 80% |
