آلة مستوى الصفائح تزيل الإجهاد الداخلي وعيوب الشكل الهندسي من الصفائح المعدنية باستخدام سلسلة من الرويلر العلوية والسفلية التي تنحني الصفيحة بشكل متكرر في اتجاهات متناوبة. الهدف: تحويل الصفائح المموجة أو المستوية أو المتشوهة إلى مادة مسطحة تماماً.
بعد المعالجة الحرارية أو الميكانيكية، تتراكم الصفائح الإجهاد المتبقي وعيوب الشكل الهندسي (موجة، انحراف، انثناء). هذه تسبب مشاكل لاحقة: فجوات اللحام، التحول الأبعادي في التصنيع، توزيع القوة غير المتساوٍ في الضغط، ومشاكل الجودة في المنتجات النهائية.
نحن الرائد رقم 1 في السوق الصيني لمعدات ثني الألواح الكبيرة الحجم للآلات الكيميائية - وآلات تسوية الألواح المكملة لدينا توفر نفس الدقة والموثوقية. أنظمة الأسطوانات الـ17 لدينا تسوية المواد المتطرفة: الصلب الكربوني السميك 100 مم، والصلب الدرعي 1100 ميجا باسكال، والألواح المركبة باستخدام تقنيتنا المدونة للدفع الانفصالي.
إذا كنت تدير مصانع للصلب، مصانع الجسور والسفن، مصنعي الآلات الهندسية، ورش تصنيع الخزانات الضغطية، أو مصنعي الألواح المركبة المغلفة أو مصنعي الدفاع المدرع — وتحتاج إلى معدات تقليل التوتر المستقرة عالية الدقة وتسوية الألواح للصلب الكربوني، والسبيكات عالية القوة أو الصلب المدرع 1100 ميجاباسكال، يوفر EZHONG خطوط تسوية مخصصة تتناسب مع سمك لوحك، قوة شدك، عرضك ومعدل إنتاجك. من نماذج الألواح الثقيلة القياسية إلى آلات خاصة مخصصة للصلب المدرع العسكري، نقدم حلول تسوية شاملة لجميع سيناريوهات الصناعة الثقيلة.
اختر السلسلة المناسبة لسمك اللوح الخاص بك وقوة الشد للمادة ومتطلبات التسامح في التنعيم
قارن المعلمات الفنية لجميع سلسلة آلات التسوية الخمسة لتطابق مواد الإنتاج الخاصة بك
| المواصفات | آلة تسوية الصفائح الثقيلة (W43T) | آلة تسوية الصفائح المغلفة (EZW43T) | آلة تسوية الصفائح عالية القوة (EZW43B) | آلة تسوية الصفائح الرقيقة عالية الدقة (EZW43H) | آلة تسوية لوحة ساخنة (EZW43V) |
|---|---|---|---|---|---|
| نموذج | W43T | إي زد دابليو فور ثري تي | إي زد وي أربعة ثلاثة بي | EZW43H | EZW43V |
| نطاق سمك اللوحة | 20-120 مم | 6-80 مم | 10 - 40 ملم | من 3 إلى 30 ملم | 5-60 مم |
| الحد الأقصى لمدى الصفيحة | 5000 ملم | 3000 ملم | 3000 ملم | 2500 ملم | 1500 مم |
| قوة الشد للمواد القابلة للتطبيق | أقل من أو يساوي 1100 ميجا باسكال | أقل من أو يساوي 550 ميغاباسكال | 690-2000 ميجاباسكال | 345-1000 ميغاباسكال | 345-1100 ميجاباسكال |
| عدد رميات الترقية | ٧-١١ | ٩-١٣ (Split-Drive) | ١١-١٧ | ١٩-٢٣ | 13 إلى 17 |
| التقنية الأساسية | نظام تحمل الأحمال الثقيلة | تقنية الدفع المقسم المخترعة | تقنية التشغيل الكامل متعددة اللفات | تقنية تحكم السيرفو | تكوين اللفة المتغيرة تقنية تغيير اللفة السريعة |
| تسامح تسوية المسطحية | ±1 مم/م | ±2 ملم/م | ±1 مم/م | ±0.5 مم/م | ±1 مم/م |

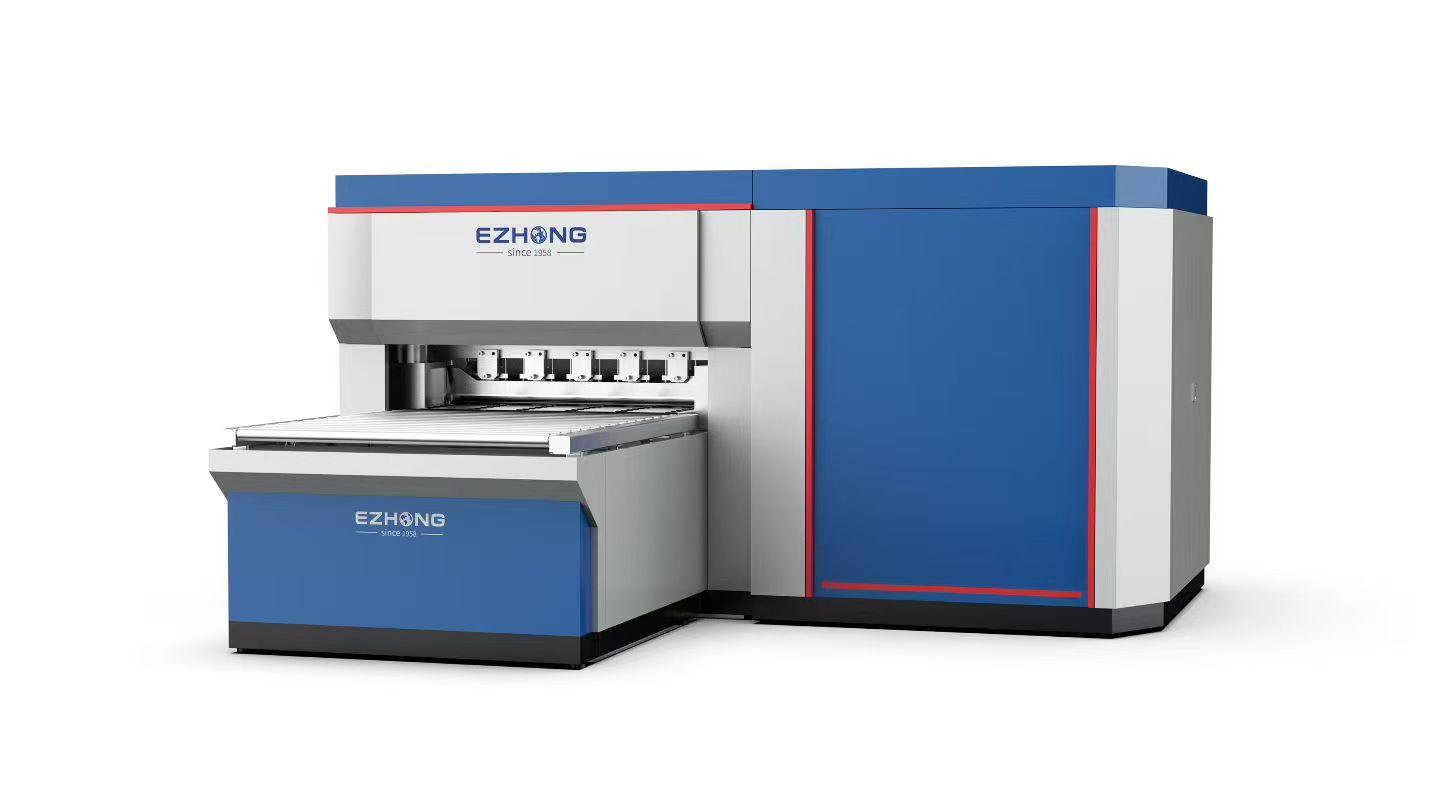

| التطبيقات النموذجية | الجسور، مصانع السفن، مصانع الصلب | صفائح مغلفة من الفولاذ المقاوم للصدأ والكربون | أذرع المعدات الإنشائية | التصنيع السيارات والختم الدقيق | مصانع الصلب، المعدات الإنشائية |
يسيطر EZHONG على أكثر من 70% من حصة السوق بين أفضل 10 مصنعي أوعية الضغط في الصين. نحن مورد معدات المستوى الحصري لخط الصلب المدرع 1100MPa من باو ستيل، مع تشغيل مستقر 24/7 لوحدات EZW43 المنتشرة في مصنع الصلب الكبير JSL في الهند.
القدرة الشاملة غير المتماثلة في السوق المحلي: الحد الأقصى لسمك الصفيحة 100 مم، الحد الأقصى لعرض المعالجة 5000 مم، الحد الأقصى لقوة الشد للمواد 1500 ميجا باسكال، تغطي نطاق كامل من الصفائح المعدنية الثقيلة والقوية جدا.
محرك هيدروليكي مستقل لكل رول على حدة، يلغي التوتر القصي على السطح أثناء التصحيح. يمنع فعالا الفصل والتشقق على صفائح الطبقة المركبة من الفولاذ المقاوم للصدأ والكربون والتيتانيوم-الفولاذ، محمية برخص براءة اختراع وطنية.
تحمل مستوى الاعتدال المصنف لسيناريوهات الإنتاج المختلفة: ±3 مم/م للصلب الكربوني العادي، ±1~2 مم/م للصلب الهيكلي عالي القوة، يصل إلى ±0.05 مم/م دقة رائدة في الصناعة لصفائح الدرع العسكرية.

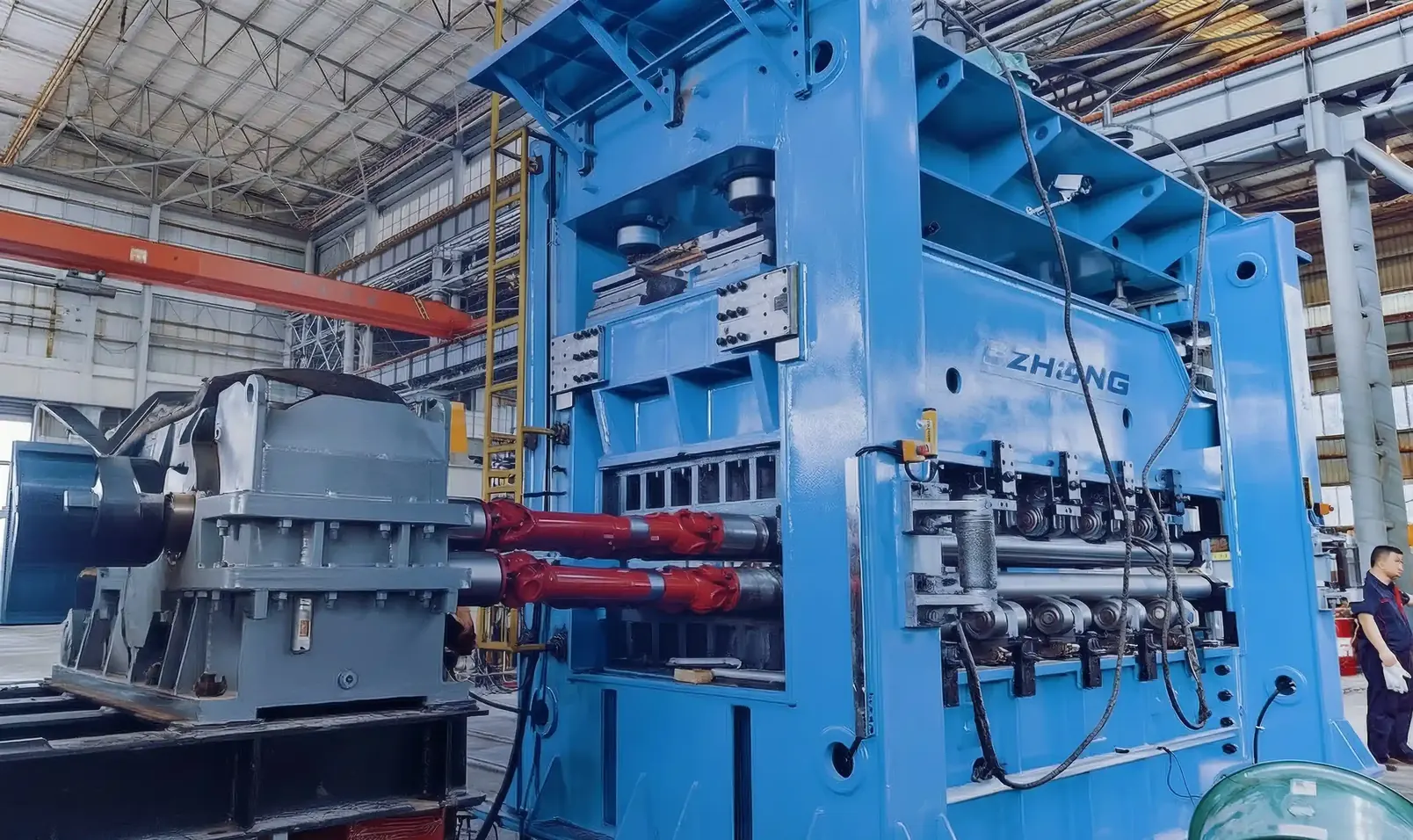

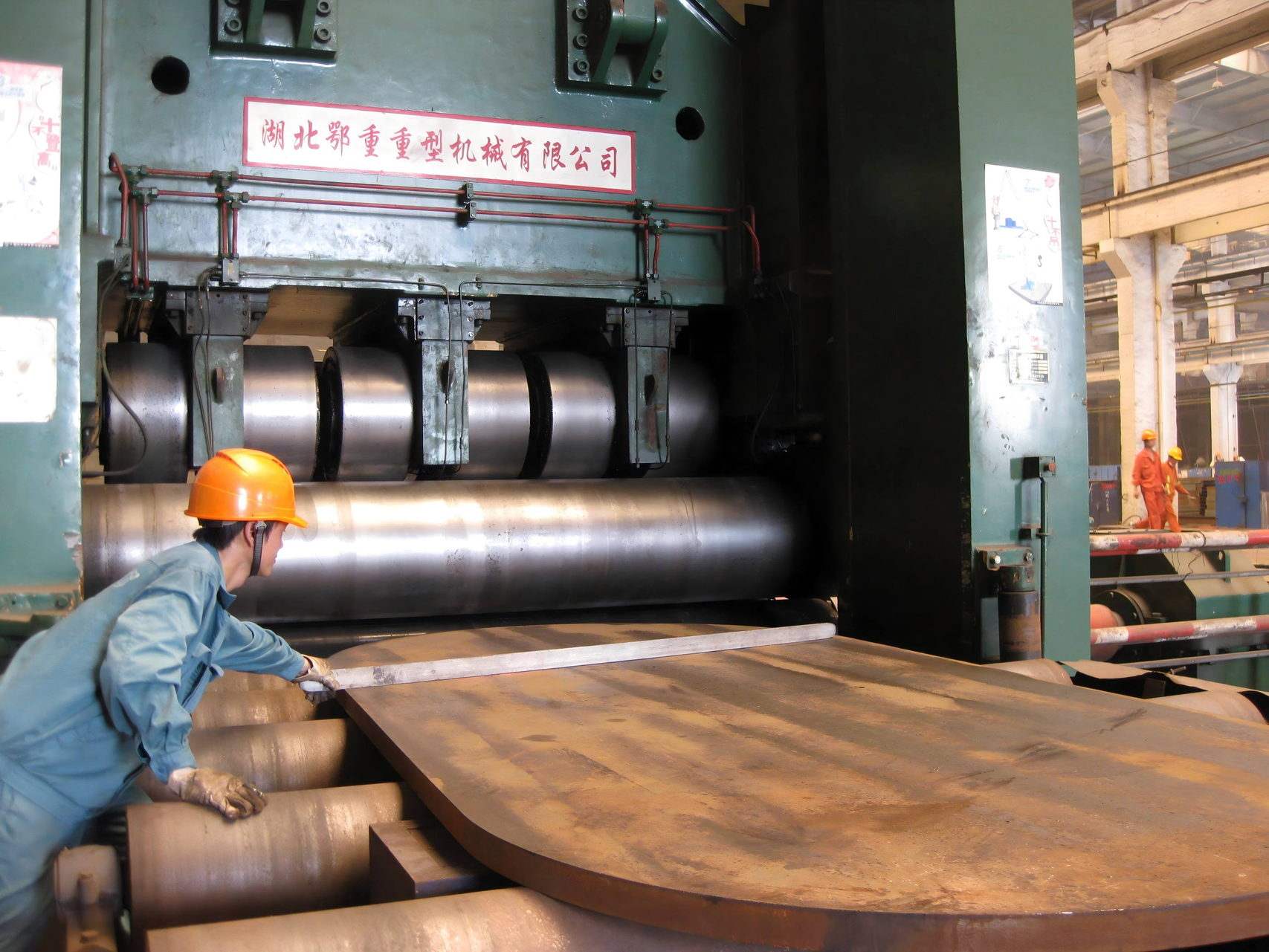

تسوية الصفائح الهيكلية السميكة لأعمدة الجسور وإطارات قوس الملاعب ومباني الصلب الكبيرة.
تشطيب مستمر على مدار 24 ساعة بعد اللف الساخن والتقطيع، تعاون طويل الأمد مع باوستيل وجي إس إل في الهند.

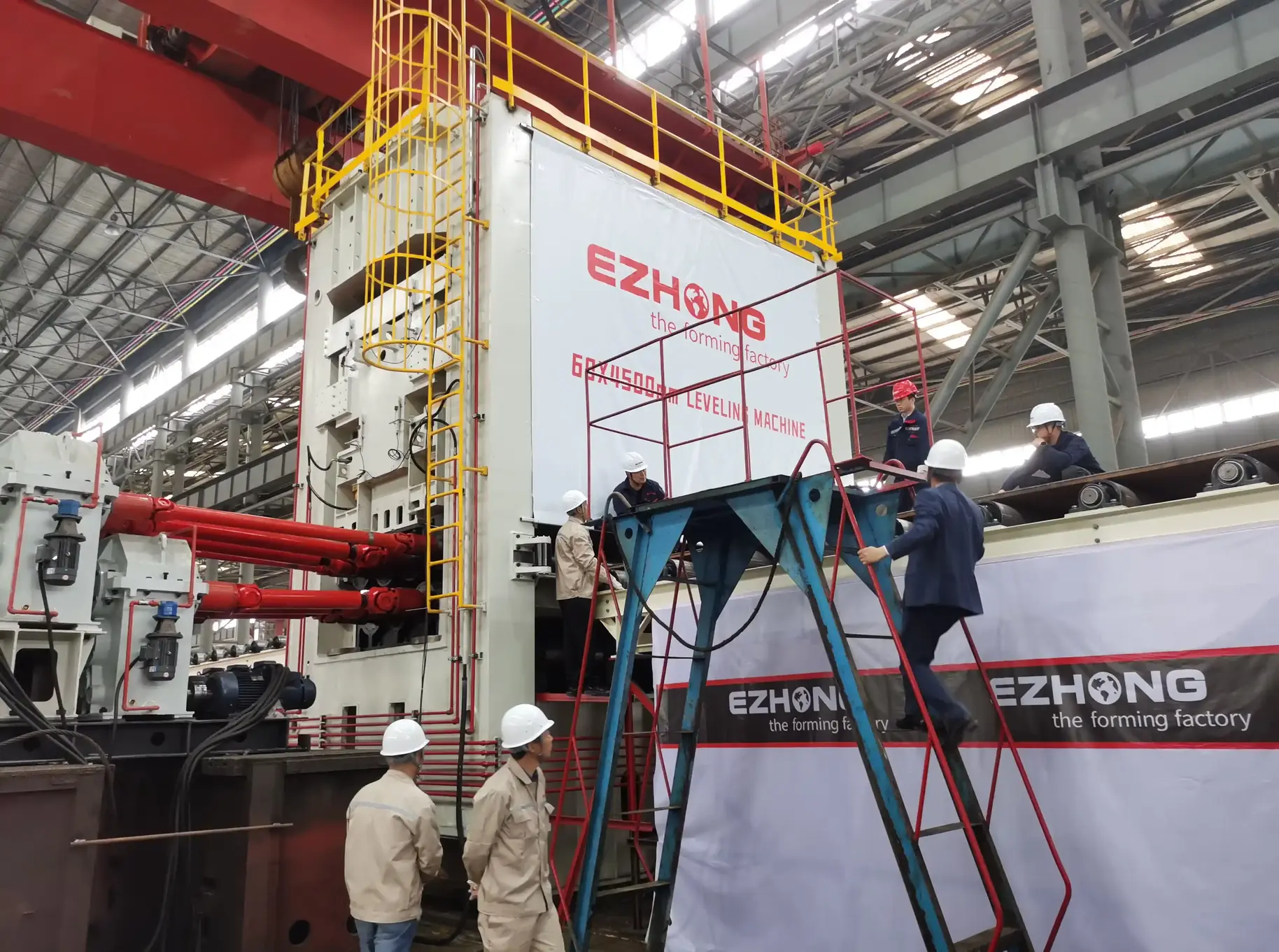

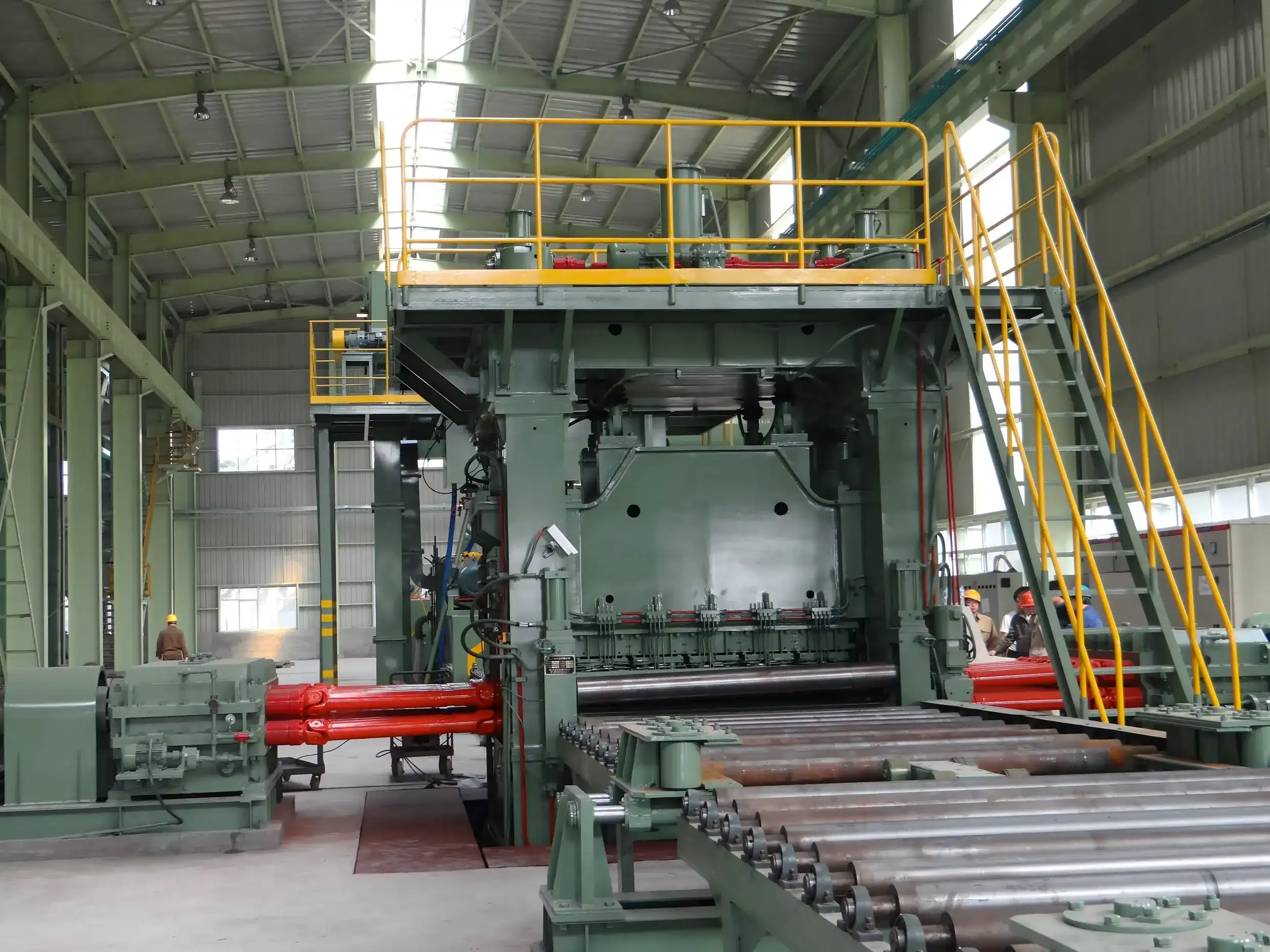

تصويب صفائح السبائك عالية المتانة لأذرع الكرينات الرافعة وأطر الآلات الثقيلة.

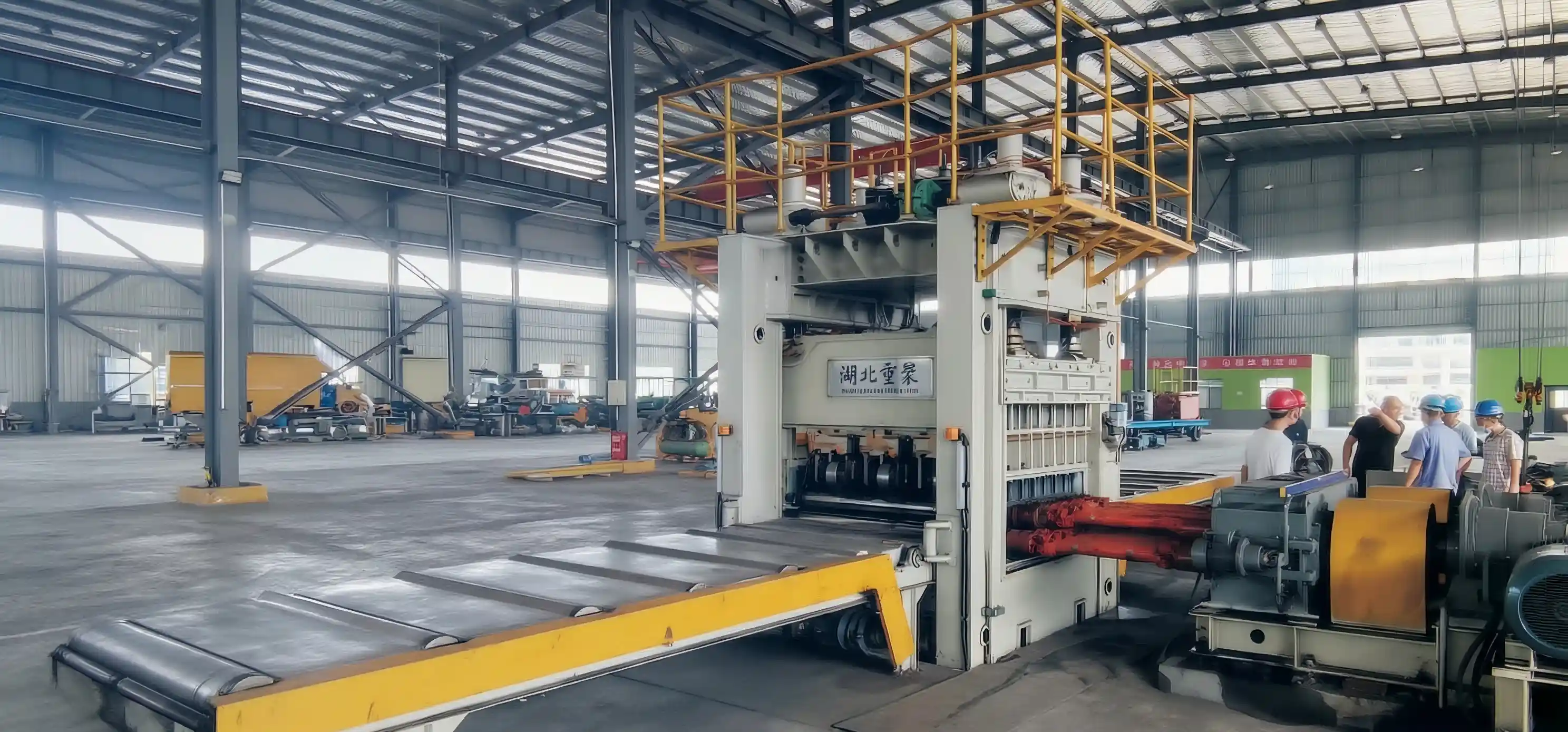

إزالة التوتر وتصويب لجدران المفاعلات ومبادلات الحرارة وأسطوانات المدافئ الحرارية الكبيرة.

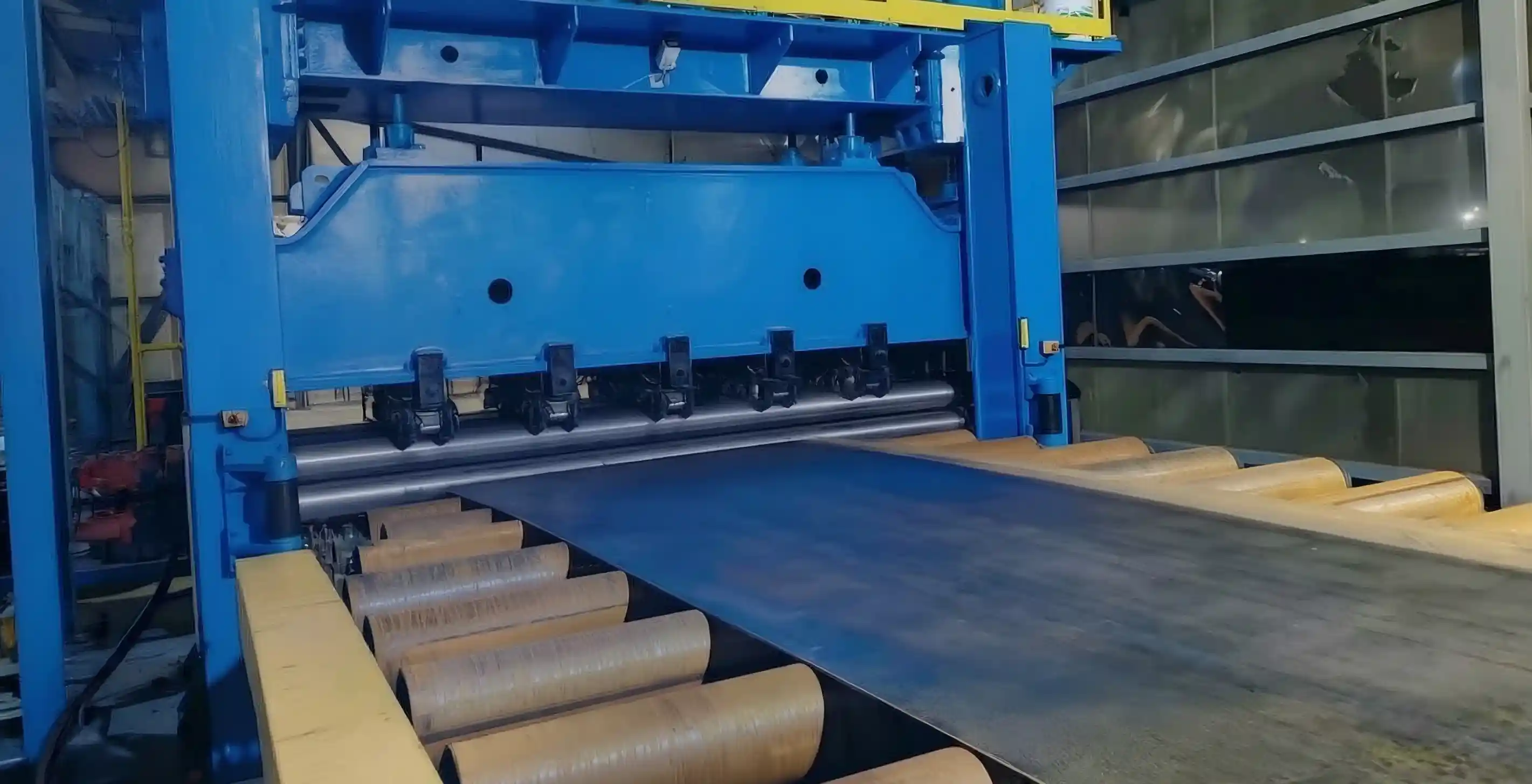

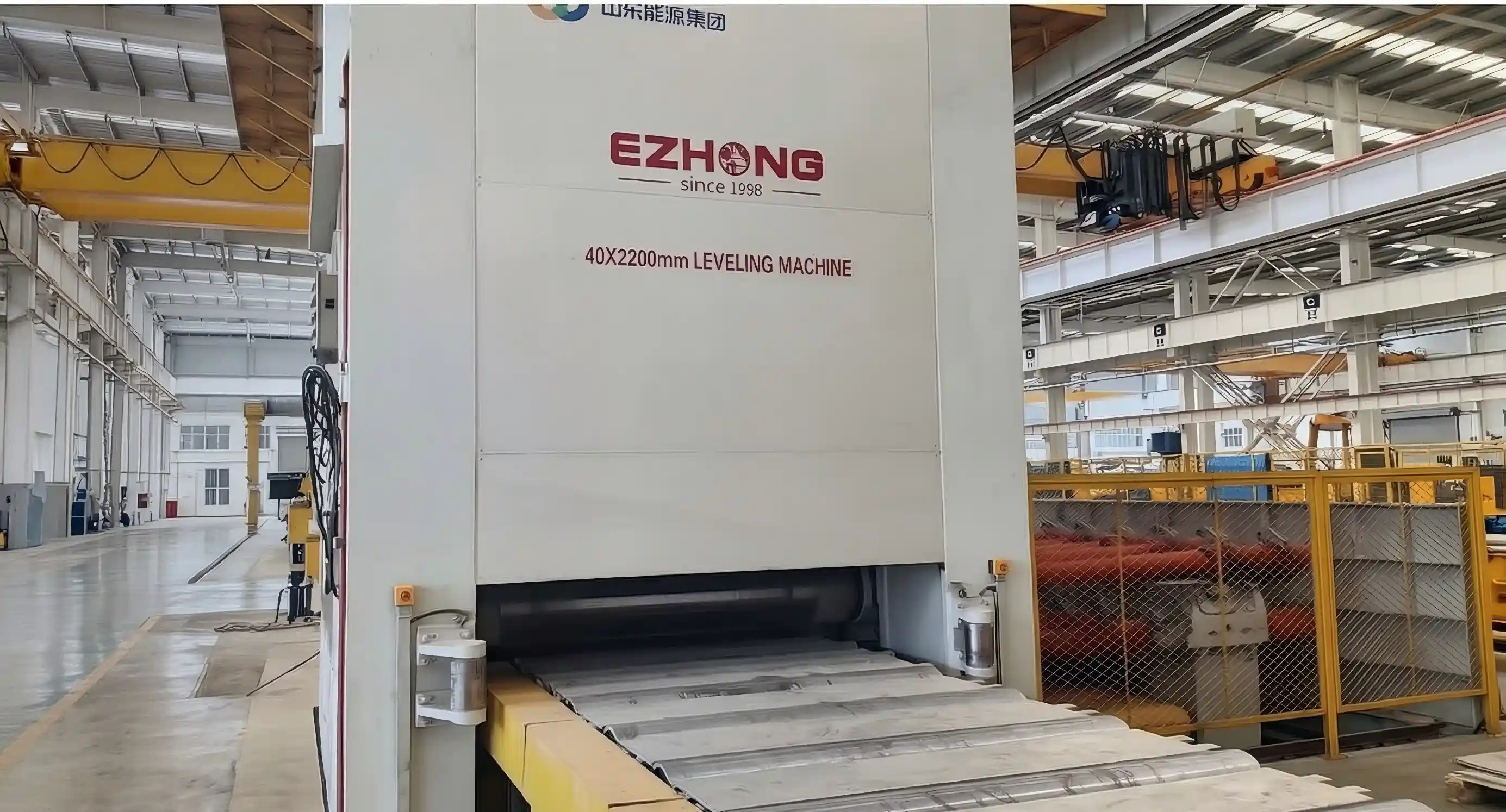

تصويب دقيق جداً للدروع الخاصة بالمركبات والصلب الواقي من الرصاص والمواد السبائكية النووية الخاصة.

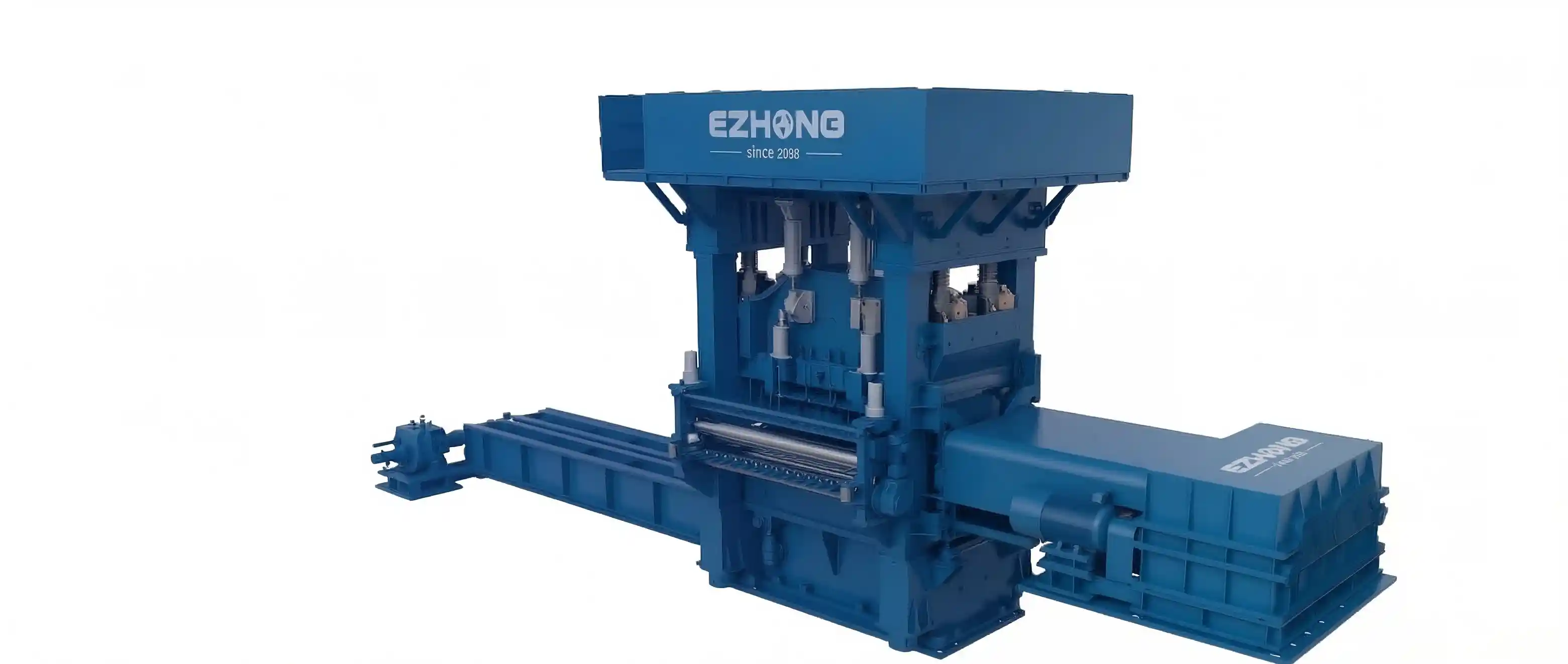

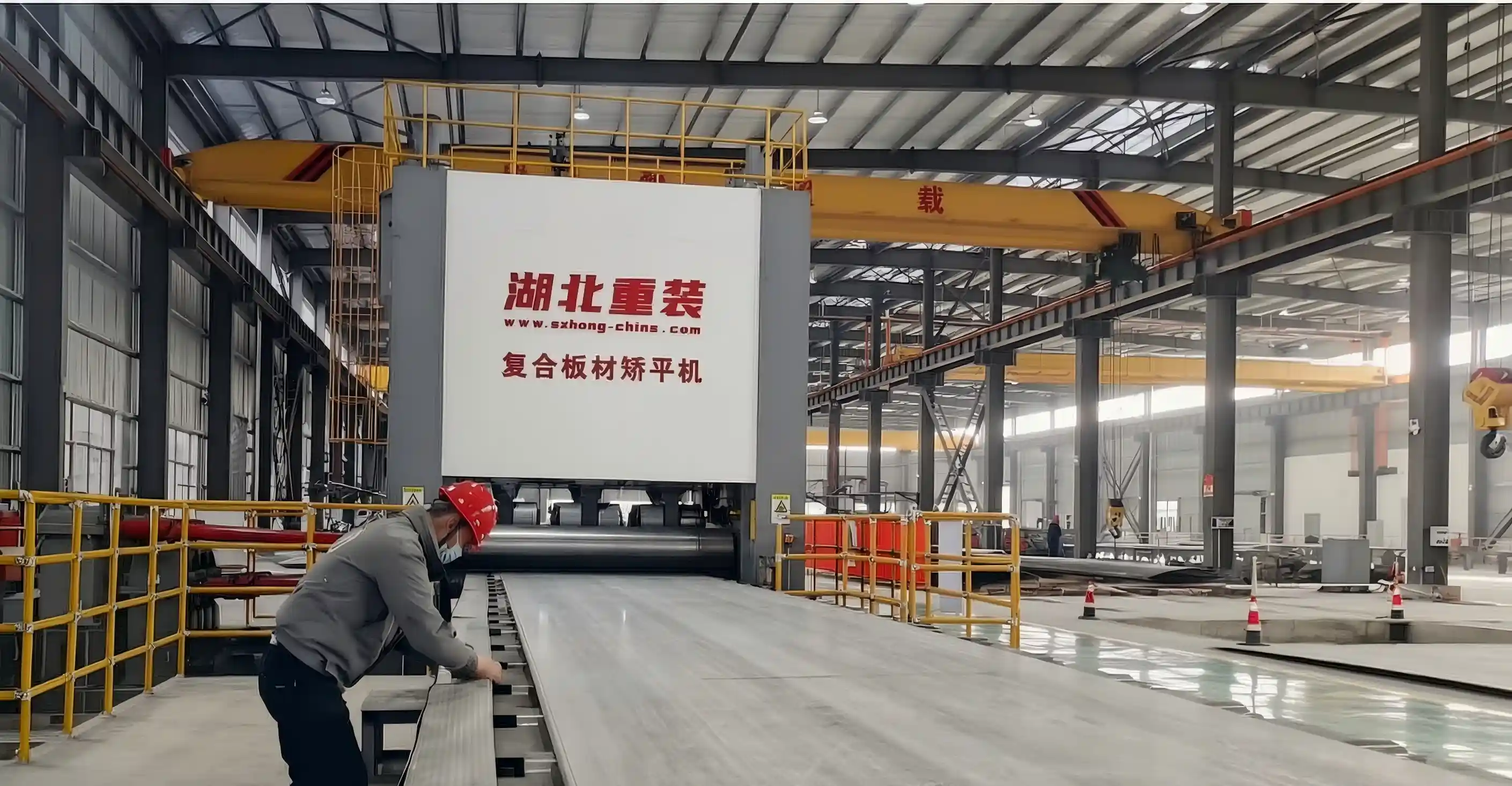

تصويب خاص بمحرك منفصل لصفائح الطبقات المركبة من الفولاذ المقاوم للصدأ والتيتانيوم والنحاس.
تحتاج إلى جهاز تصويب صفائح إذا: (1) تولد صفائح اللف الساخن موجات أو انحراف أو انثناءات؛ (2) التوتر الحراري بعد التقطيع يؤدي إلى انحناء على الحافة؛ (3) يتطلب رسم العميل مستوى الصفائح ضمن ±2 مم/م قبل اللحام؛ (4) معالجة الصلب عالي الشد الذي يزيد عن 1000 ميجا باسكال؛ (5) تحتاج القطع الباردة إلى تصويب نهائي لإزالة التوتر.
في صناعة الآلات الثقيلة، يُختلط بين المصطلحين كثيراً. يعتمد الـ Leveling على استخدام أسطوانات علوية وسفلية متعددة الصفوف لإزالة الأمواج السطحية الصغيرة والتوتر المتبقي. أما معدات الـ Straightening فتصحح فقط الانثناءات الكبيرة الفردية ببنى أسطوانية محدودة (2-4) ولا تستطيع إزالة التوتر الداخلي للصفيحة بشكل كامل.
مطلقًا نعم. سلسلة EZW43 القياسية تدعم الصلب عالي القوة العام بـ 690-1100 ميجا باسكال. موديل الصلب المدرع الحصري EZW43CY مصمم خصيصًا للوحة الدرع البليستي 1100 ميجا باسكال، ويعتمد على نظام التمهيد الدقيق للأسطوانات 17 المخترع حصريًا ومتاح فقط من EZHONG في الصين.
لوحات موجية عادية بسمك 32-50 مم: 1-2 دقيقة للقطعة؛ لوحات انحناء ثقيلة بسمك 60-80 مم: 3-5 دقائق؛ درع حديد عالي التوتر بسمك 100 مم: 5-10 دقائق. القدرة الإنتاجية الكلية تتراوح بين 10-30 طن/ساعة بناءً على حالة نعومة اللوحة الخام.

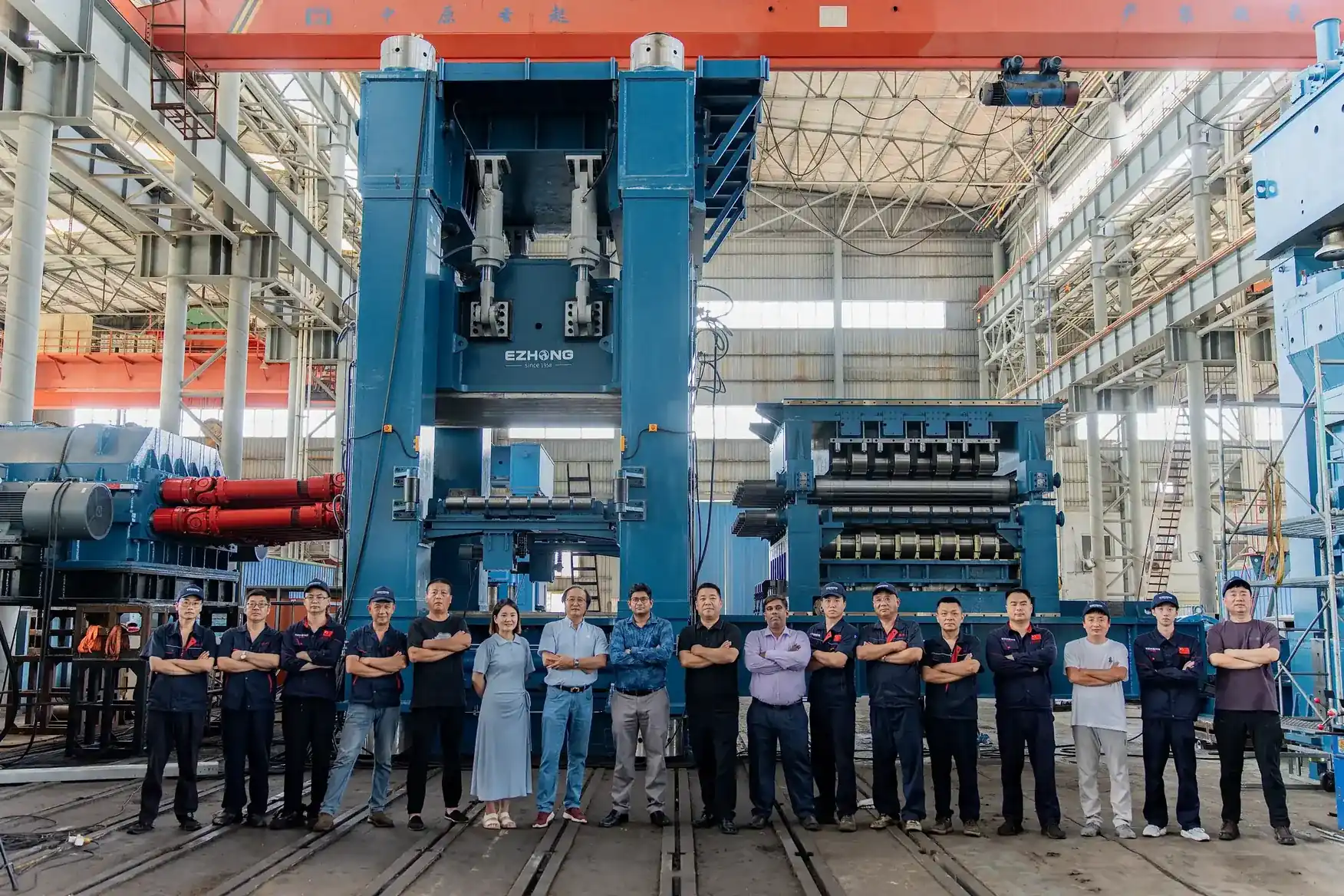

نحن نقدم سلسلة مستوية ساخنة اختيارية EZW43V. جميع تجميعات التحمل مقاومة للحرارة حتى 300°C، مناسبة لخط اللف المتواصل الساخن في مصنع الصلب مع درجة حرارة الصفيحة الخام 800-1050°C.
