مُصمّل خصيصًا لتطبيقات الصفائح من المتوسطة إلى السميكة (40-120 مم). يسمح الترتيب غير المتوازي للأسطوانات مع أسطوانات الحافة القابلة للتعديل بتوزيع إجهاد أفضل. تتوافق تقنية تقليل الضغط الخطي التنازلي مع مبادئ تصحيح الصفائح العلمية، مما يقلل استهلاك الطاقة مع تحسين دقة التصحيح.
يقبل الجهاز تغذية المواد من أي اتجاه. يتيح التعديل المستقل لنهاية المدخل تغييرًا سريعًا بين مواصفات اللوحات المختلفة دون إعادة الوضع الميكانيكي—حاسم للبيئات الإنتاجية الدفعية التي تتعامل مع قطع العمل ذات الأحجام المختلفة.
كل رولر عملي مدفوع بمحرك كهربائي مخصص عبر معدل كوكبي. صمام مقسم التدفق يحافظ على التوازن المثالي للتحميل. يلغي تداخل المحور المتقاطع الميكانيكي الذي يسبب توزيع إجهاد غير متساوٍ وانحراف القطعة.
الفحص الآلي يقيس سمك/عرض/الدرجة المادية للصفيحة الواردة. PLC يحسب ويعدل عدد الدرافل تلقائياً في الوقت الفعلي. تستخدم الصفائح الرقيقة تكويناً متعدد الدرافل للدقة؛ تقلل الصفائح السميكة عدد الدرافل لزيادة مدى الدعم—مما يمد عمر المعدات مع تحسين استهلاك الطاقة.
يتم تفريغ أقسام الألواح المستوية المكتملة عبر إطار التقليب الهيدروليكي. يزيل الرفع اليدوي، يقلل إرهاق المشغل ومخاطره، ويبسط سير العمل الإنتاجي للعمليات عالية الحجم.
يحسب النظام تلقائيًا أمثل كميات تقليل الضغط الواردة والصادرة بناءً على معلمات الإدخال (سمك اللوحة، العرض، قوة المادة). يدعم تخزين المعلمات واستعادتها—ممكّنًا معالجة الدفعات السريعة للمواصفات المشابهة دون إعادة حساب يدوية.

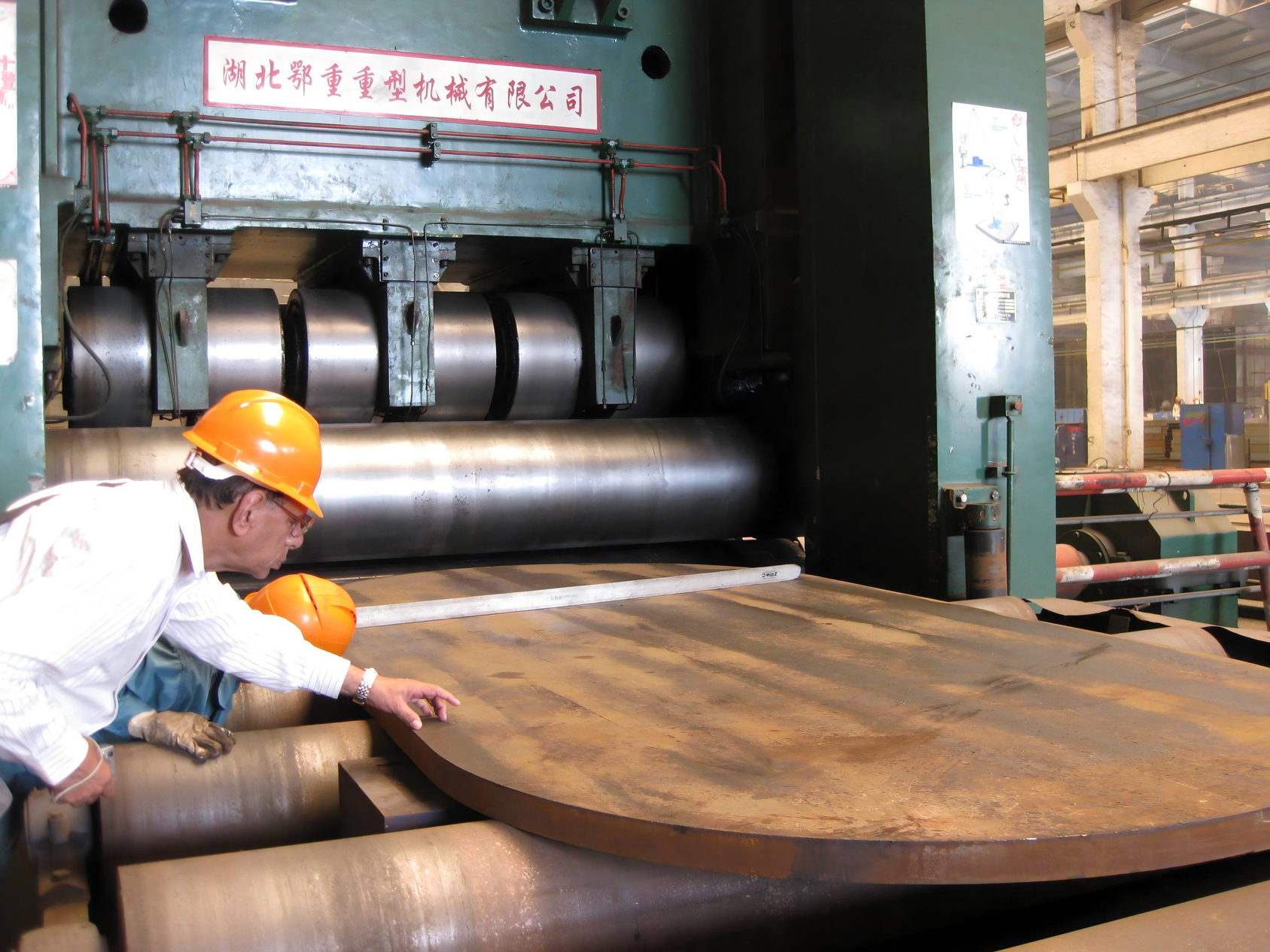

يختلف التصميم غير المتماثل الثوري عن أنظمة الدركلات الموازية التقليدية. الدركلات السفلية موضعة بزوايا متغيرة؛ الدركلات الحافية قابلة للتعديل بشكل مستقل عبر أسطوانات هيدروليكية مخصصة. يخلق تكيفًا هندسيًا مرنًا لمنحنيات اللوحة المتنوعة وأنماط الإجهاد المتبقي.
معالجة الفائدةيحل صعوبات تغذية الألواح في المعدات التقليدية | يحقق تشوهًا أكثر اكتمالاً للألواح، مما يقلل من تركيز الإجهاد المتبقي | يقلل من "المناطق العمياء" (المناطق التي لا تتم طيها بشكل كافٍ بواسطة المعدات القياسية)

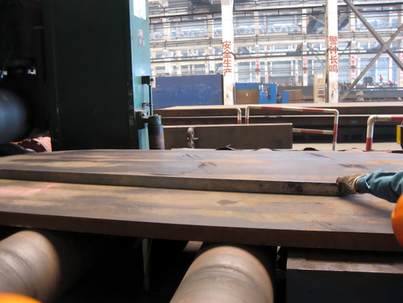

ضغط الدخول مضبوط عاليًا (ثني عدواني)؛ يتم تقليل ضغط الخروج تدريجيًا مع خروج الصفيحة. يقلد فيزياء مستوى الصفيحة العلمية—يقلل تصلب المادة، يحسن تخفيف الإجهاد، يتم تحقيق الاستقامة النهائية بأقل زيادة زائدة.
التحسين المحدد للموادالصلب الكربوني (Q345-Q420): منحنى ضغط قياسي | الصلب ذو القوة العالية (1100MPa): ملف تعريف ضغط محسن | السبيكات المتخصصة (duplex, stainless): منحنى مخصص حسب المادة

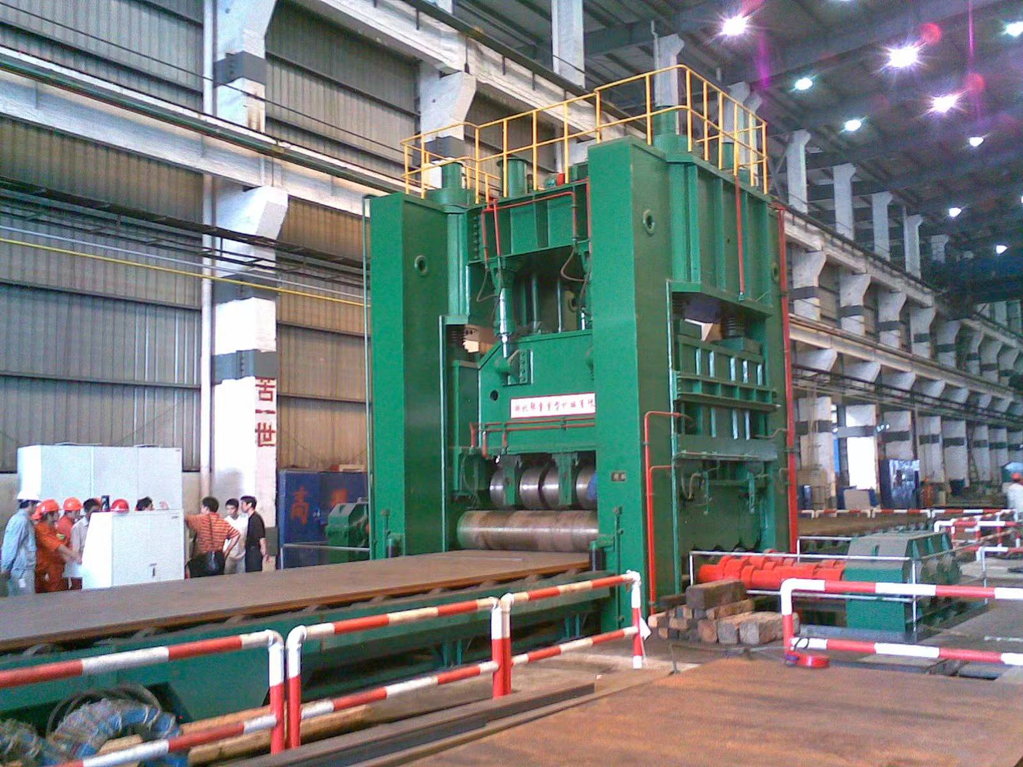

تكنولوجيا خاصة تسمح بتقليل أو إضافة ديناميكي للأسطوانات العاملة بناءً على تحليل اللوح في الوقت الفعلي. تقيس وحدة المسح سمك اللوح وعرضه قبل الدخول؛ يحسب PLC التكوين المثالي للأسطوانات.
الدقة والمقاييسوضع الصفيحة الرقيقة: دقة ±0.5 مم يمكن تحقيقها | وضع الصفيحة السميكة: عمر أطول للمحامل والأسطوانات 3 أضعاف بسبب تقليل الدورات التشغيلية
الصلب الهيكلي عالي القوة (Q355)، مبرئ تماما عبر التنظيف في الفرن. بناء مقطع الصندوق متكامل. الانحناء<1.0 ملم تحت الحمل الكامل 34000 كيلو نيوتن انحناء. مدة الخدمة 20+ سنة.
فولاذ 42CrMo مقلوب، صلابة السطح HRC 50-55 بعد التلدين والمعالجة بالحرارة. قطر 280-400 مم. طحن دقيق وتلميع Ra<1.0 ميكرومتر. دفع مستقل متعدد المحركات مع معدات خفض كوكبية، مقسم التدفق يحافظ على توازن التحميل ±3%.
دفع مزدوج المحركات متزامن عبر مفاصل الديدان. عتبة فولاذية مقسمة إلى أقسام مُجهدة من التوتر بعد اللحام. سعة الشوط +240 مم إلى -40 مم نطاق التقليل. تكرار الموضع ±2 مم.
نظام أسطوانات الدعم الاحتياطي ذو الصفوف الثلاثة مع تخطيط لوح الشطرنج. صلب 42CrMo مغلق من جانب واحد بعمق 3.5-4.5 مم. كل أسطوانة دعم قابلة للتعديل بشكل مستقل عبر آلية الويدج. يعوض انحراف الوجه تحت الحمل.
| نموذج | الحد الأقصى للسمك (ملم) | عرض اللوحة (ملم) | حد الإجهاد (ميغاباسكال) | الأسطوانات العاملة | دعم الصفوف | قوة المحرك الرئيسي (كيلوواط) | تعديل الضغط (كيلوواط) | دقة التنعيم (ملم/م²) | الأبعاد الخارجية L×W×H (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| EZW43B-40×2000 | 40 | 2000 | 1100 | 11 | 3 | ٤٥ × ٢ | ٥٫٥ × ٢ | يرجى توضيح النص الذي تريد ترجمته إلى العربية، لأنه لم يتم تقديم أي محتوى محدد للترجمة. هل يمكنك تزويدي بالنص المطلوب؟ | ٥٥٠٠ × ٢٤٠٠ × ٢٦٠٠ |
| إي زد دبليو أربعة ثلاثة ب-خمسون × اثنان وخمسون مئة | زر | كما يلي: ٢٥٠٠ | 1100 | لم يتم تقديم نص الزر أو المحتوى للترجمة | 3 | <button>٥٢ × ٢</button> | ٥٫٥ × ٢ | يرجى توضيح النص الذي تريد ترجمته إلى العربية، لأنه لم يتم تقديم أي محتوى محدد للترجمة. هل يمكنك تزويدي بالنص المطلوب؟ | ٦١٠٠×٢٨٠٠×٢٧٠٠ |
| EZW43B-60×3000 | 60 | لم يتم توفير نص الزر أو المحتوى المراد ترجمته. | الرجاء تقديم النص المطلوب ترجمته | المحتوى المطلوب ترجمته غير محدد في الاستعلام. يرجى تقديم النص الذي تريد ترجمته إلى العربية. | 3 | سبعة وسبعون ضرب في اثنان | ٧٫٥×٢ | يرجى توضيح النص الذي تريد ترجمته إلى العربية، لأنه لم يتم تقديم أي محتوى محدد للترجمة. هل يمكنك تزويدي بالنص المطلوب؟ | ستة آلاف وثمانمائة × ثلاثة آلاف ومائة × ألفان وتسعمائة |
| إي زد دبليو 43 بي - 80 × 3000 | لم يتم تقديم النص أو الزر أو المحتوى المطلوب ترجمته في الاستعلام. يرجى توفير النص الذي تريد ترجمته إلى اللغة العربية. | لم يتم توفير نص الزر أو المحتوى المراد ترجمته. | الرجاء تقديم النص المطلوب ترجمته | ١٧ | 3 | ٩٠ × ٢ | ٧٫٥×٢ | يرجى توضيح النص الذي تريد ترجمته إلى العربية، لأنه لم يتم تقديم أي محتوى محدد للترجمة. هل يمكنك تزويدي بالنص المطلوب؟ | ٧٢٠٠×٣١٠٠×٣١٠٠ |
| إي زد واي 43 تي - 40 × 2200 | 40 | ألفان ومائتان | 1100 | It looks like your query is incomplete—no specific button text or content to translate was provided. Please share the details you'd like translated to Arabic, and I'll output the result in the requested JSON format. | 3 | خمسة وخمسون مضروبة في اثنين | ٥٫٥ × ٢ | المحتوى المطلوب ترجمته غير متوفر، يرجى تقديم النص أو الزر المراد ترجمته. | ٥٨٠٠×٢٥٠٠×٢٨٠٠ |
| EZW43T-60×2200 | 60 | ألفان ومائتان | 1100 | 11 | 3 | سبعة وسبعون ضرب في اثنان | ٧٫٥×٢ | المحتوى المطلوب ترجمته غير متوفر، يرجى تقديم النص أو الزر المراد ترجمته. | ٦٤٠٠×٢٨٠٠×٣٠٠٠ |
| إي زد دبليو 43 تي - 80 × 2200 | لم يتم تقديم النص أو الزر أو المحتوى المطلوب ترجمته في الاستعلام. يرجى توفير النص الذي تريد ترجمته إلى اللغة العربية. | ١٠٠٠ | 1100 | لم يتم تقديم نص الزر أو المحتوى للترجمة | 3 | ٩٠ × ٢ | ٧٫٥×٢ | المحتوى المطلوب ترجمته غير متوفر، يرجى تقديم النص أو الزر المراد ترجمته. | 6800×3000×3200 |
أجب على بضع أسئلة سريعة لمساعدتنا في توصية أفضل آلة مستوية للصفائح المناسبة لتطبيقك.
ذراعات الحفارات، شفرات الدوزر، إطارات الشاحنات | صلب عالي التحمل Q345، Q420 | سمك 30-80 مم | الاستقامة ±3 مم؛ قابلية اللحام محفوظة؛ لا عيوب سطحية.
ألواح أجنحة العارض الرئيسي، مكونات مقطع علبي | سبائك Q345، Q420 المتخصصة | السمك 40-100 مم | تناسق المنحنيات ±2 مم؛ تخفيف الإجهاد الداخلي موحد
أقسام هيكل ثقيلة وطلاء رصيف القوة | AH32، AH36، EH36 - صلب بحري | السمك: 50-80 مم | التشطيب السطحي: معتمد من DNV-GL؛ التقوس: ≤ 1.5 مم
أغشية المفاعلات ذات الضغط العالي، أسطوانات الغلايات | ASTM A516 Gr.70, 16MnDR | السمك 40-120 مم | الدورانية ±2 مم؛ الإجهادات المتبقية مضبوطة؛ جاهز لللحام.
الدرع، أقسام هيكل الدبابة، التعزيزات الهيكلية | درع فولاذي عالي القوة 1100-1300 ميغاباسكال | السمك 60-120 مم | الدقة ±0.5 مم؛ بدون شقوق دقيقة؛ الثبات الأبعادي.
مكونات مفاعل الفولاذ المقاوم للصدأ، هياكل الفولاذ الثنائي | فولاذ مقاوم للصدأ 304/316L، فولاذ ثنائي 2205، هاستيلاي | السمك 20-80 مم | الحفاظ على السطح بدون خدوش؛ توزيع الإجهاد بالتساوي
التحديمكونات ذراع الحفار (60 مم صلب Q420) تظهر تقلب المنحنيات ±4-5 مم. الآلة ذات الشكل الثابت السابقة لم تكن تستطيع التكيف مع تقلبات صلابة المواد. معدل النفاي 6-8٪؛ إعادة العمل مكثفة العمالة.
The query is incomplete: the specific button text or "following content" to translate to Arabic (and wrap in the requested JSON structure) is not provided. Please share the text you want translated, and I'll output it exactly as specified.تم نشر EZW43B-60×3000 مع نظام ضبط الفجوة التلقائي وتقنية الرولر المتغير.
The query appears to be missing the specific button text or content to be translated into Arabic. Please provide the text you'd like translated (e.g., a button label like "Submit"), and I'll output the result in the requested JSON format.تحسنت الاستقامة من ±4-5 مم إلى ±1.2 مم (±0.5 مم/م²). انخفض معدل الخردة من 6-8% إلى 0.8%. انخفض وقت الإعداد من 45 دقيقة →<5 دقائق لكل تغيير في المنتج. توفير سنوي: خفض تكلفة المواد €280K + توفير العمالة €150K
التحديأقسام هيكل السفينة من الفولاذ البحري EH36 (80 مم، أحجام متغيرة). متطلبات التماسك DNV-GL ±1.0 مم/م². حققت المعدات السابقة ±1.8 مم/م²؛ معدل إعادة العمل مرتفع (12%).
The query is incomplete: the specific button text or "following content" to translate to Arabic (and wrap in the requested JSON structure) is not provided. Please share the text you want translated, and I'll output it exactly as specified.متكامل EZW43T-80×2200 مع تحكم دقيق في تقليل الضغط وتعديل لفة الحافة
The query appears to be missing the specific button text or content to be translated into Arabic. Please provide the text you'd like translated (e.g., a button label like "Submit"), and I'll output the result in the requested JSON format.تم تحقيق دقة التوازن ±0.8 مم/م² (يتجاوز متطلبات DNV-GL). تم تحسين جودة المرور الأول من 88% إلى 99.2%. تم تقليل تكلفة إعادة العمل من 450 ألف يورو/سنة إلى 35 ألف يورو/سنة. زيادة القدرة الإنتاجية 15%.
التحديإنتاج نموذجي مختلط (10 تصاميم كتف مختلفة، سمك 30-80 مم). إعداد يدوي 1.5-2 ساعات لكل تبديل. الاعتماد على مهارات المشغل عالي؛ ارتكب العمال الجدد أخطاء.
The query is incomplete: the specific button text or "following content" to translate to Arabic (and wrap in the requested JSON structure) is not provided. Please share the text you want translated, and I'll output it exactly as specified.تم نشر EZW43B-60×3000 باستخدام نظام المسح الآلي وإعداد PLC. تم تدريب 6 مشغلين على الإجراءات المعيارية.
The query appears to be missing the specific button text or content to be translated into Arabic. Please provide the text you'd like translated (e.g., a button label like "Submit"), and I'll output the result in the requested JSON format.تم تقليل وقت الإعداد من 1.5-2 ساعة<5 دقائق. دقة الإعداد ألغت الأخطاء اليدوية؛ معدل النجاح في التشغيل الأول 100%. تدريب المشغلين: يصبح العمال الجدد مستقلين بعد 3-5 عمليات إنتاج. استغلال الأصول زاد من 68% إلى 91%.
التحديفولاذ الدرع عالي القوة الشديد (1100 ميجا باسكال) (80 مم) مع انثناء مرن يسبب اختلاف قطر ±3 مم. المعدات التقليدية ذات الأسطوانات المتغيرة غير كافية. مطلوب دقة ±0.5 مم للتطبيقات العسكرية.
The query is incomplete: the specific button text or "following content" to translate to Arabic (and wrap in the requested JSON structure) is not provided. Please share the text you want translated, and I'll output it exactly as specified.تكوين مخصص EZW43T-80×2200 مع قدرة معززة على تقليل الضغط ونظام أسطوانات الدعم بـ3 صفوف
The query appears to be missing the specific button text or content to be translated into Arabic. Please provide the text you'd like translated (e.g., a button label like "Submit"), and I'll output the result in the requested JSON format.تم تحقيق تحمل الأبعاد ±0.5 مم (دقة عسكرية). تم تقليل الإجهاد المتبقي من 250 ميجا باسكال →<50 ميجا باسكال. جودة السطح صفر تشقق ميكروسكوبي؛ يخضع لفحص مجهري 100%. معدل الإنتاج 45 صفيحة/يوم (مقابل 35 صفيحة/يوم سابقًا).
EZW43B (سلسلة قياسية) تستخدم إطار لحام معدل الإجهاد؛ مثالي لتطبيقات المهن المتوسطة (40-60 مم). EZW43T (سلسلة دقة) تتميز بإطار صندوق مغلق مسبق التوتر بصلابة أعلى؛ مصمم لتطبيقات المهن الثقيلة (60-120 مم) وعمل دقيق حرج. يحقق EZW43T ±0.8 مم/م² مقابل ±1.0 مم/م² لـ EZW43B.
يتم مسح سمك/عرض/درجة المادة للصفيحة بواسطة الليزر/المستشعر قبل إدخالها. يحسب PLC الضغط الدخول/الخروج المثالي تلقائيًا. يكمل التعديل المدفوع بالمحرك الإعداد في<2 دقائق (مقابل تعديل ميكانيكي بالمسمار يدوي يستغرق 45 دقيقة). يلغي الأخطاء البشرية وتعديل التجربة والخطأ.
نعم. تكنولوجيا تعديل عدد الأسطوانات يعدل عدد الأسطوانات النشطة حسب سمك الصفيحة. الصفائح الرفيعة (3-8 مم) تفعل جميع 13 أسطوانة للدقة؛ الصفائح السميكة (40-120 مم) تقلل إلى 9 أسطوانات، مما يزيد من مدى الدعم وحمل الصفيحة. آلة واحدة تحل محل 2-3 معدات مخصصة للصفائح الرفيعة/السميكة.
آلات الرولر المتوازية تطبق ضغطاً موحداً عبر عرض الصفيحة (مفيدة للأوراق المسطحة). يتيح الترتيب غير المتوازي تعديل رولر الحافة بشكل مستقل، مما يناسب المواد المنحنية أو المعوجة. يحل التوزيع غير المتكافئ للضغط مشكلة تقوس الحافة والانحراف في الوسط التي لا تستطيع المعدات التقليدية معالجتها.
نعم. قاعدة البيانات تبرمج مسبقاً أكثر من 50 درجة مادة (صلب كربوني، ستانلس ستيل، دبلكس، سبيكات متخصصة). PLC يختار منحنى الضغط تلقائياً بناءً على مدخل قوة الإنتاج. يمكن إنشاء/تخزين منحنيات مخصصة للمواد الفريدة. يتيح التبديل السريع للمواد بدون إعادة حساب المعلمات يدوياً.
الصيانة الوقائية موصى بها كل 500 ساعة تشغيل. تشمل الخدمة: تغيير زيت الهيدروليك وفلتر، إعادة دهن البيئج (نظام مركزي)، معايرة صمام الضغط، فحص سطح الأسطوانات. تتطلب خدمة الصيانة الوقائية الكاملة 12-16 ساعة؛ يمكن إجراؤها أثناء وردية الليل دون انقطاع الإنتاج.
تقبل الآلة المادة من اتجاهين؛ نهاية الإدخال قابلة للتعديل بشكل مستقل حسب اتجاه التغذية. تلغي الحاجة إلى قلب الصفيحة يدوياً أو إعادة وضع الآلة. في الإنتاج المستمر، يمكن للمشغل تحميل الصفيحة التالية بينما تخرج الصفيحة الحالية—مما يقلل وقت الدورة 20-30%.
أزرار إيقاف طوارئ متعددة (5 مواقع)، مستشعرات سلامة بصرية في المدخل/المخرج (حماية بستارة ضوئية)، زر تمكين بيدين مزدوج (اختياري)، صمام تخفيف الضغط مع صمام تفريغ تلقائي، حدود ميكانيكية صلبة على جميع المكونات المتحركة، أقنعة واقية على جميع العناصر الدوارة.
ترقية IoT اختيارية تتيح الاتصال بالسحابة. اتجاهات الضغط، تيار المحرك، اهتزاز المحامل تُراقب باستمرار. تنبيهات تنبؤية تصدر قبل 2-3 أسابيع من فشل المكونات (دقة 85%). دعم خبراء عن بعد متاح 24/7 للأعطاب.
متوسط سحب الطاقة 45-90 كيلووات لكل ساعة تشغيل (يعتمد على الموديل). تكنولوجيا تقليل الضغط الخطي التنازلي تقلل الطاقة الإجمالية مقابل المعدات التقليدية بنسبة 25-30%. التكلفة السنوية للطاقة للتشغيل الثقيل النموذجي: 15,000-25,000 يورو (تختلف حسب أسعار الكهرباء المحلية).
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام تغذية المواد التلقائي | 8 أسابيع | ناقل مع محرك ومحاذاة تلقائية، دقة ±5 مم | يزيل التحميل اليدوي؛ يقلل العمالة بنسبة 40%؛ يحسن الإنتاجية |
| قياس المستوى المباشر | 10 أسابيع | قياس بالليزر مدمج عند المخرج | تغذية رجعية فورية للجودة؛ يتيح التعديل التلقائي للضغط؛ دقة ±0.3 مم |
| برنامج SPC (التحكم في العملية الإحصائية) | 5 أسابيع | تتبع مقاييس الجودة، توليد مخططات التحكم، إنتاج تقارير التدقيق | يتيح وثائق الامتثال PED/ASME؛ تتبع للعملاء ذوي الجودة العالية |
| نظام توازن دوري حافة أوتوماتيكي | 6 أسابيع | ميل دوري حافة مدفوع بالسيرفو مع تغذية رجوع الضغط | يحذف التعديل اليدوي للحافة؛ يصحح التشوهات الموجية تلقائياً؛ دقة ±1 مم |
| تكوين التوازن الساخن | 12 أسبوع | دوريات محسنة، نظام تبريد، عزل حراري | يتيح التوازن الدافئ/الحار (حتى 200 درجة مئوية) لسبائك المعالجة الحرارية المتخصصة |
| الصيانة عن بعد والصيانة التنبؤية | 6 أسابيع (اشتراك €12K/سنة) | مراقبة السحابة، تنبيهات الفشل القائمة على التعلم الآلي، لوحة تحكم الهاتف المحمول | يمنع 80% من التوقف غير المخطط؛ يمدد عمر المكونات 20% |
| نظام التمييز المتكامل للمنتجات النهائية | 7 أسابيع | أداة تمييز هوائية تتزامن مع خروج الصفيحة | تحديد الجزء تلقائياً؛ يتكامل مع تتبع MES |
| توسيع قاعدة بيانات منحنى الضغط المخصص | 4 أسابيع | استشارة هندسية + 20 ملف تعريفي للمواد الجديدة | يسرّع إعداد المواد الجديدة؛ يقلل وقت التجربة والخطأ |
| وحدة تنقية الزيت الهيدروليكي | 5 أسابيع | فلترة غير متصلة + إزالة المياه + التحكم في درجة الحرارة | يمدد عمر سائل الهيدروليك 2.5×؛ يحافظ على التشغيل المثالي عند درجة حرارة 45-55 درجة مئوية |
| حماية من التآكل من الدرجة البحرية | 4 أسابيع | طبقات مقاومة للرذاذ الملحي، مسامير من الفولاذ المقاوم للصدأ، تحملات محكمة | حاسم للبيئات الساحلية/البحرية للتصنيع |
