الرئيسية / الحالة / جي إس إل

حل تصحيح سطح ساخن 13 أسطوانة CNC لـ JSL

يقدم EZHONG حلولًا عالية الدقة لتسوية الألواح الساخنة بتقنية CNC لتصنيع الهياكل من الفولاذ، مدمجًا بين تقنية التحكم المتقدمة وقدرة معالجة الألواح الثقيلة الموثوقة.

حقائق سريعة

العنصر المحتوى
الصناعة هيكل فولاذي
العميل جي إس إل
الموقع الهند
معدات 13-لفة CNC لوحة ساخنة مستوٍ
نموذج الآلة لا يمكن الترجمة
التطبيق تصحيح لوح الصلب
سمك اللوحة المُختبَر 40 مم
عرض الصفيحة المُختَبَرة ١٦٥٠ ملم
قوة الصفيحة المختبرة 1000 ميجاباسكال

نظرة عامة على المشروع

في تصنيع الهياكل الفولاذية، يؤثر تماسك الصفائح مباشرة على عمليات التصنيع اللاحقة ونوعية المكونات المنتهية. مع زيادة سمك الصفيحة وقوة المادة، يصبح التوازن والمستوى الدقيق أمراً مهماً بشكل متزايد.

احتاجت JSL إلى حل موثوق لتسوية الألواح لتطبيقات تصنيع الهيكل الفولاذي الخاصة بها. بناءً على متطلبات العميل، صمم وصنع EZHONG مستوٍ أسطواني ساخن CNC مكون من 13 رولاً، يجمع بين هيكل آلة صلب وتسوية مدعومة بواسطة CNC وتقنية دفع الأسطوانة الرئيسية المتقدمة.

طُوِّرَت المعدة لتوفير أداء مستوية مستقر ودقيق للصلب المتوسط والثقيل

قبل الشحن، أجرت EZHONG اختبار التكليف والتسوية الكامل في مصنعها. خلال الاختبار، نجحت الآلة في معالجة صفيحة فولاذية سميكة 40 مم وعرض 1650 مم بقوة تصل إلى 1000 ميجا باسكال، مع السيطرة على نتيجة التسوية النهائية ضمن 5 مم.

أكد الاختبار الناجح أداء الآلة تحت الظروف العاملة المحددة من قبل العميل وشكّل جزءًا مهمًا من عملية قبول المشروع.

مستوٍ لوح ساخن 13 لفة سي إن سي جي إس إل قيد التشغيل

الحلول والمعدات

متطلبات العميل

لتصنيع الهياكل الفولاذية، كان JSL بحاجة إلى آلة تسوية الألواح قادرة على توفير:

  • أداء المستوى المستقر للصفائح الفولاذية المتوسطة والثقيلة
  • التحكم الدقيق في عملية الترقية
  • المعالجة الموثوقة للوحات الصلب عالية القوة
  • نتائج الترقية المنتظمة
  • عملية التحكم بالـ CNC للإنتاج القابل للتكرار
  • التشغيل والصيانة الفعال

EZHONG الحل

بناءً على متطلبات JSL، قامت EZHONG بتصميم وتصنيع لوحة مستوية ساخنة بـ13 لفة CNC.

  • CNC المستوى الآلي: يقوم نظام CNC تلقائيًا بحساب مقدار الضغط حسب سمك اللوحة ويسيطر على العملية باستخدام المعلمات المسبقة
  • دفع مجمع مبرمج: 13 أسطوانة عمل مقسمة إلى مجموعتين مدفوعتين بشكل مستقل، مما يحسن الكفاءة ويقلل التداخل
  • تكوين لف قابل للتعديل: قابل للتبديل بين وضعي n+2 و n للصفائح من الرقيقة إلى السميكة
  • هيكل ذو صلابة عالية: إطار مغلق متكامل بترتيب عقلاني للضلوع لتسوية مستقرة

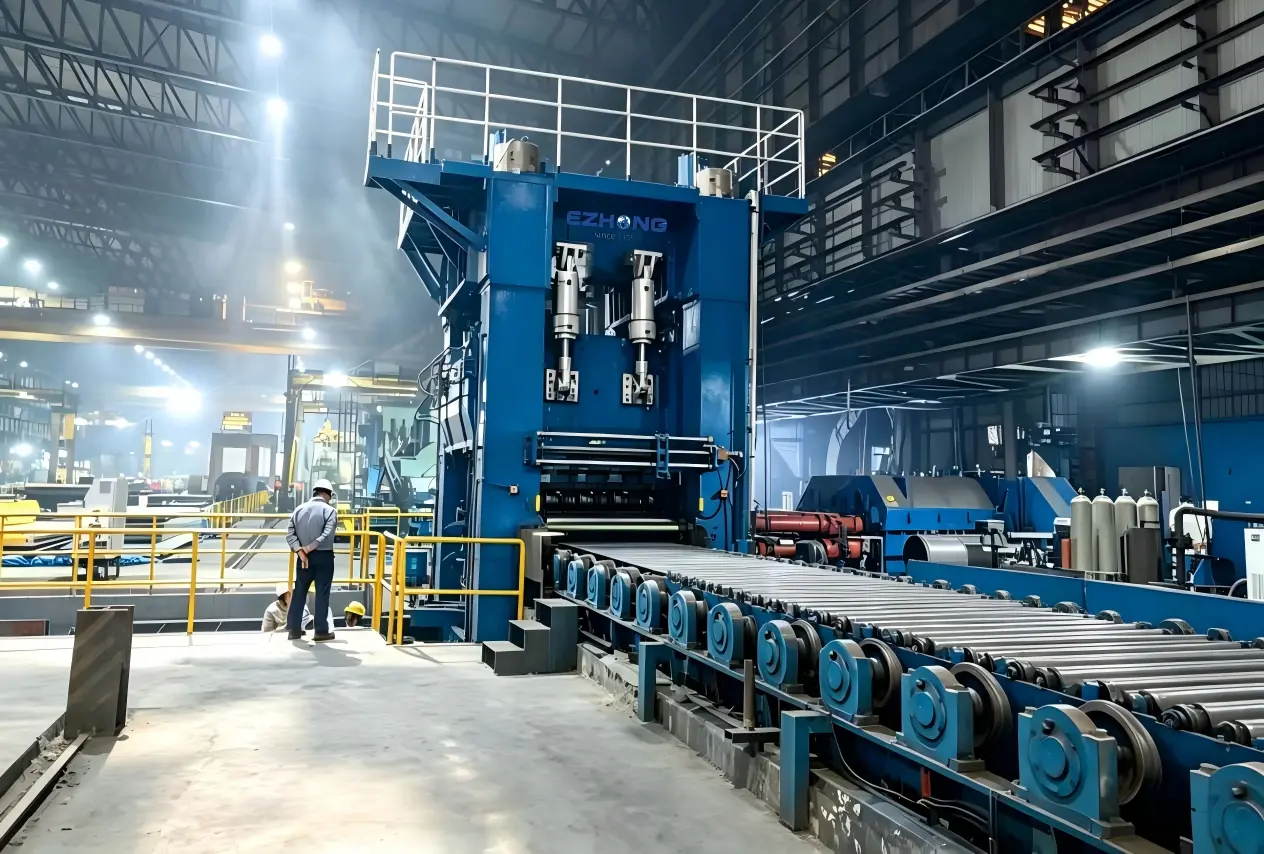

EZW43V 13-رول CNC صفيحة ساخنة مستوٍ

مواصفات المعدات

العنصر لم يتم تقديم المحتوى الذي يجب ترجمته.
نموذج الآلة لا يمكن الترجمة
نوع المعدات 13-لفة CNC لوحة ساخنة مستوٍ
نظام التحكم <button>التحكم العددي بالحاسب + المتحكم المنطقي القابل للبرمجة</button>
عدد الأسطوانات العاملة 13
عرض شاشة لمس عالية الدقة
تقنية الدفع براءة الاختراع محرك مجمع
سمك لوح الاختبار 40 مم
عرض لوح الاختبار ١٦٥٠ ملم
اختبار قوة اللوحة 1000 ميجاباسكال
نتيجة الترقية داخل 5 ملم
موقع الاختبار EZHONG مصنع
استكشف هذا المنتج →
اختبار المصنع

اختبار المصنع والقبول

التحقق من الأداء قبل الشحن

قبل الشحن، قام EZHONG بإجراء اختبار التشغيل والمستوى في مصنعه وفقًا لمتطلبات JSL.

كان لوح الاختبار:

  • سمك40 مم
  • العرض١٦٥٠ ملم
  • قوة المواد:حتى ١٠٠٠ ميغاباسكال

تم التحكم في عملية التهذيب بواسطة نظام CNC وفقًا للمعلمات المسبقة الإعداد. تم فحص اللوحة النهائية بعد التهذيب، وتم التحكم في نتيجة التهذيب ضمن 5 مم.

قدم الاختبار الناجح التحقق المباشر من أداء الجهاز في المستوى قبل الشحن.

اختبار المصنع والقبول - اختبار جي إس إل 13-رول سي إن سي لوحة ساخنة مستوية

معرض

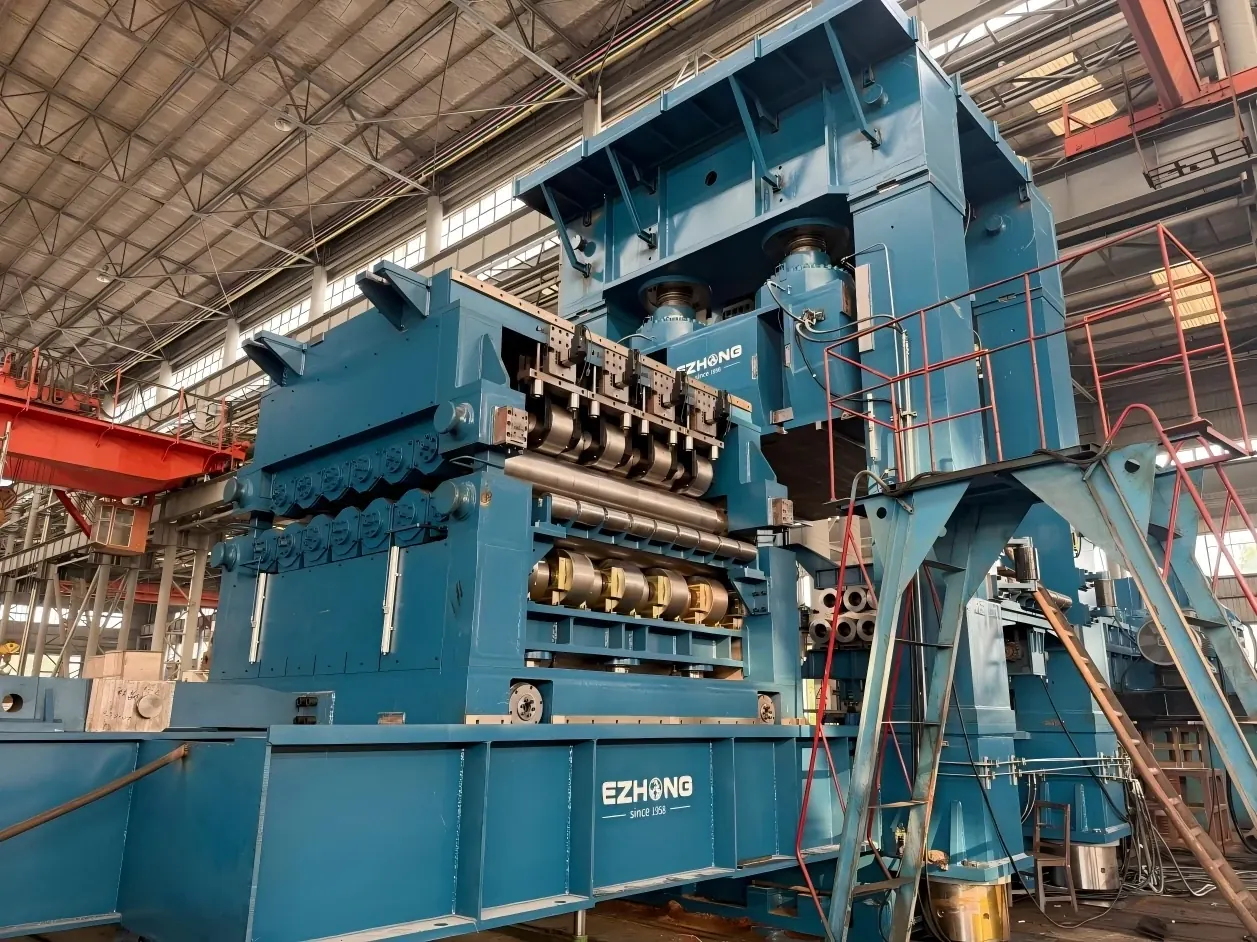

مكبس ثقيل الاستخدام

مكبس ثقيل الاستخدام

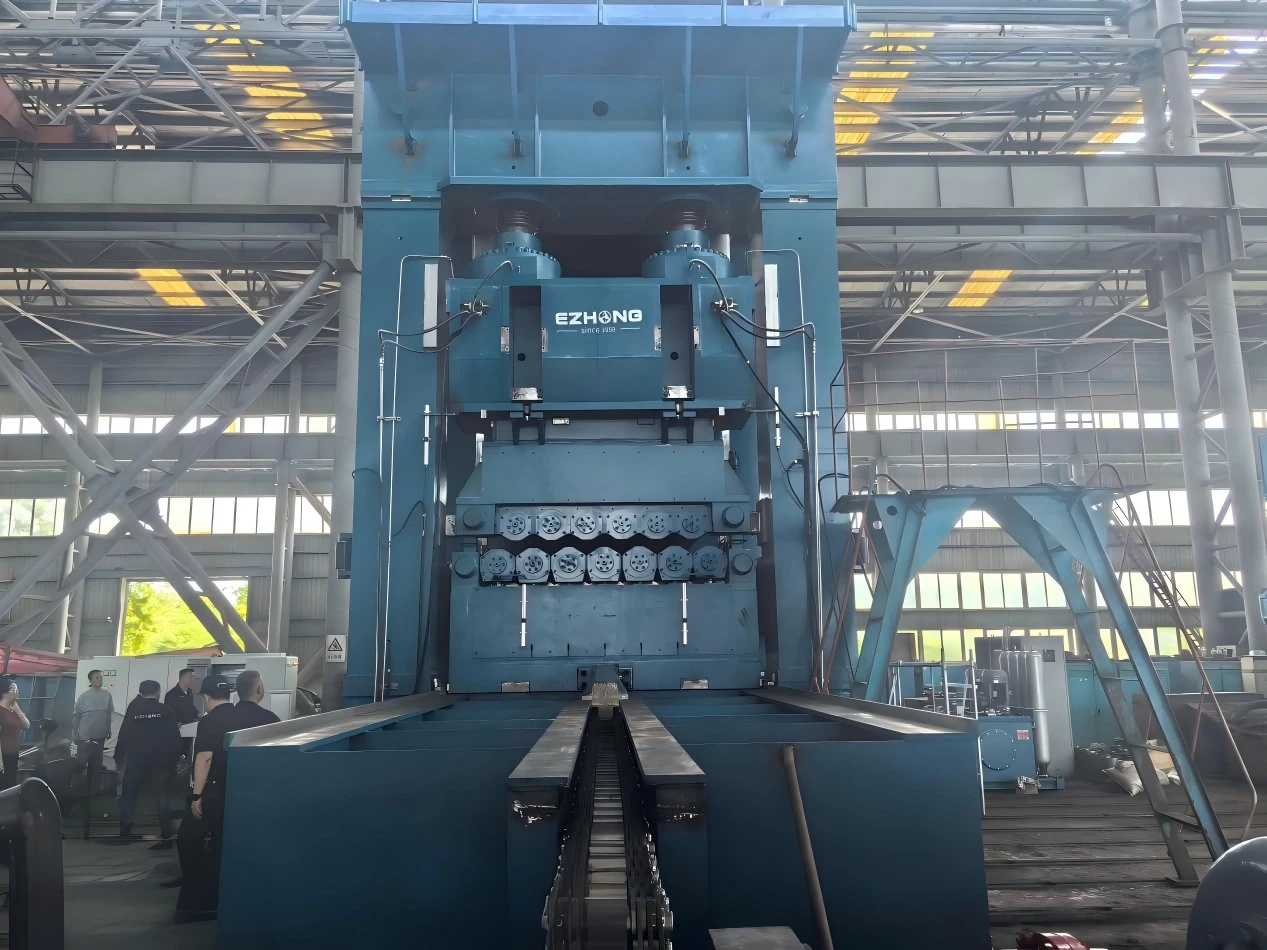

وحدة الضغط

وحدة الضغط

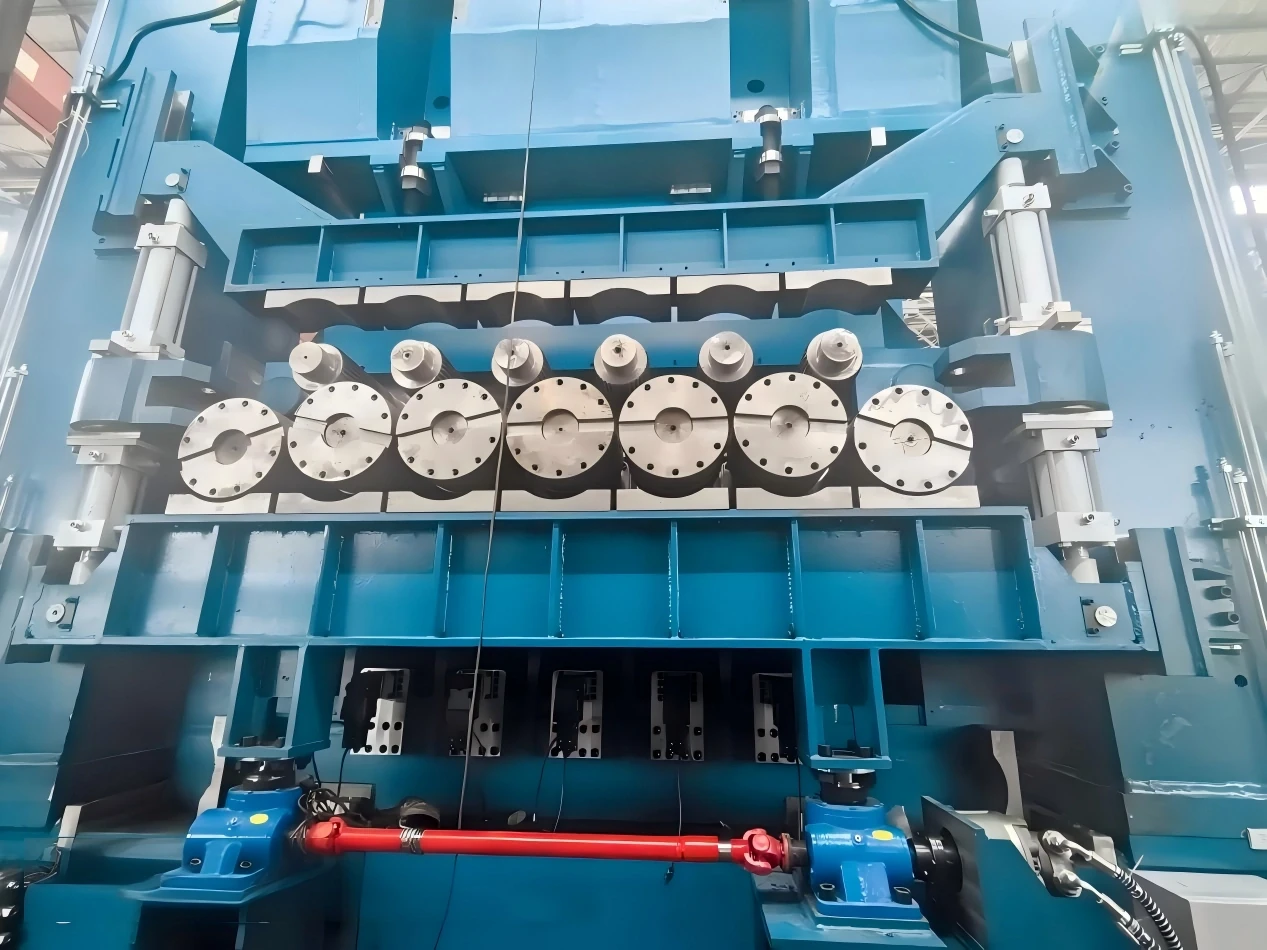

نظام عامل

نظام عامل

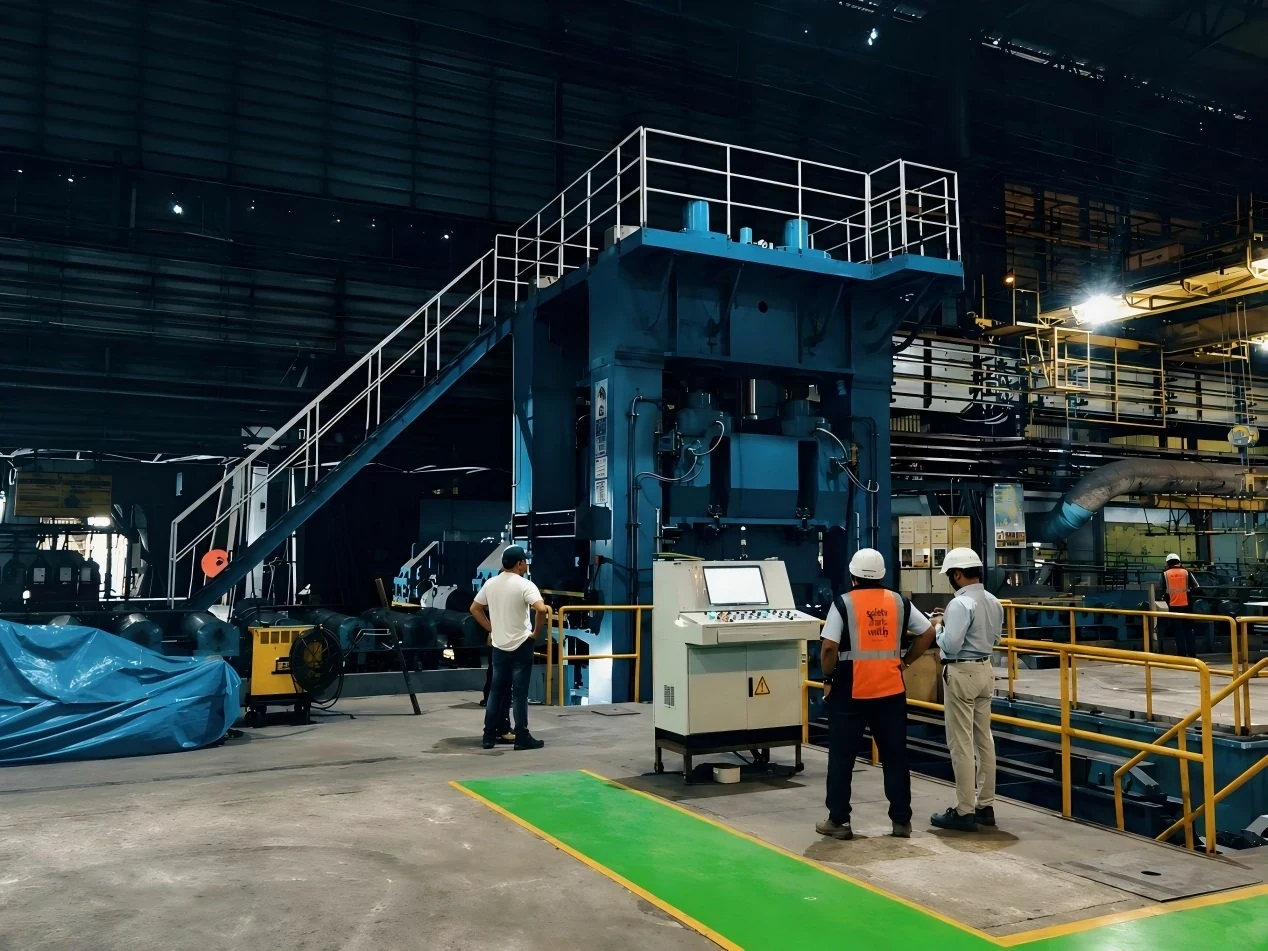

تركيب الآلة

تركيب الآلة

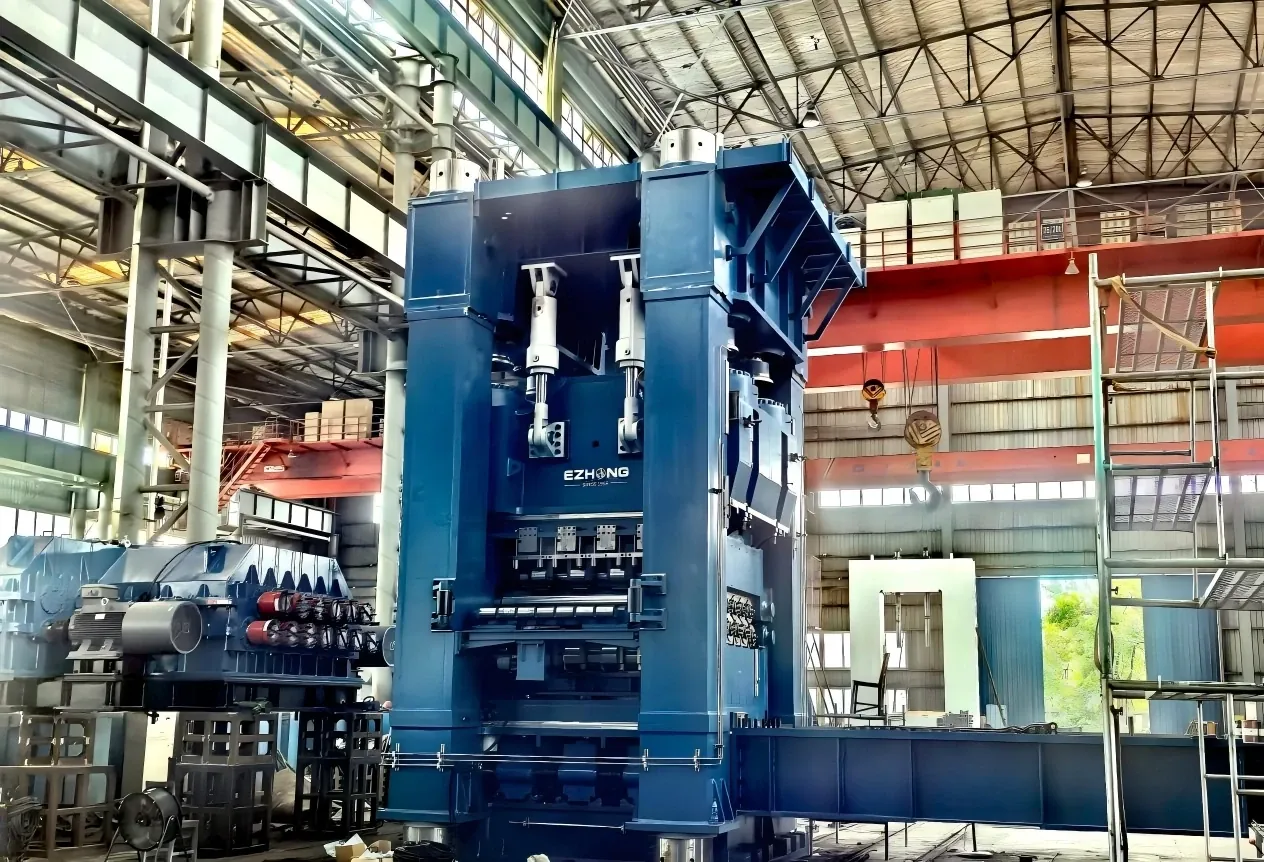

الضغط للعملية

الضغط للعملية

تسليم المشروع

تسليم المشروع

شاهد فيديو المشروع →

الجدول الزمني للمشروع

مناقشة فنية وتأكيد المتطلبات
7 أشهر
تصميم وتطوير الحلول الهندسية
2 أشهر
تصنيع الآلات
7 أشهر
تشغيل المصنع واختبار العملاء
أسبوعين
الشحن والتوصيل
2 أشهر
التثبيت والتشغيل
شهر واحد
التطبيق الإنتاجي
مكتمل
الأسئلة الشائعة

Frequently Asked Questions for Steel Structure Levelling

What plate thickness and strength can the 13-roll leveller process?
The EZW43V 13-roll CNC Hot Plate Leveller successfully tested a 40 mm thick, 1650 mm wide steel plate with a strength of up to 1000 MPa, confirming its capability for medium and heavy high-strength steel plates.
How does the CNC control system work?
The CNC system automatically calculates the pressing amount according to the plate thickness and controls the leveling process by preset parameters. A high-precision touch screen lets operators input, edit, modify, and store process parameters for repeatable production.
What is the patented grouped drive technology?
EZHONG's 13-roll leveller divides the 13 work rolls into two independently driven groups. This grouped drive improves transmission efficiency and helps reduce mechanical interference and negative torque between the plate and work rolls.
What leveling accuracy can be achieved?
خلال اختبار المصنع تم التحكم في نتيجة التمييل النهائية لصفيحة الاختبار 40 مم / 1650 مم / 1000 ميجا باسكال ضمن 5 مم مما يؤكد أداء التمييل المستقر والدقيق تحت ظروف العميل العاملة.
هل تقدم EZHONG التثبيت والدعم بعد البيع؟
نعم. نقدم دعماً كاملاً من تصميم وتصنيع المعدات إلى التشغيل في المصنع واختبار العميل والتركيب والتشغيل والخدمة بعد البيع طويلة الأمد.
