| العنصر | المحتوى |
|---|---|
| العميل | كراسني كوتلششيك |
| الدولة | روسيا |
| الصناعة | تصنيع المراجل |
| المعدات | EZW12-120x4000 |
| نوع الآلة | آلة طي لوح كاملة هيدروليكية ذات 4 أسطوانات |
| الحد الأقصى لسمك اللوحة | 120 مم |
| الحد الأقصى لعرض الصفيحة | 4,000 مم |
| القوة القصوى للألواح | 800 ميجا باسكال |
| القوة القصوى للأسطوانة العلوية | 20,000 كيلو نيوتن |
Krasny Kotelshchik, officially the Taganrog Boiler-Making Works, is a major Russian manufacturer of power-generation and boiler equipment. The company develops and manufactures steam boilers, heat recovery steam generators and heat-exchange equipment for thermal and nuclear power applications.

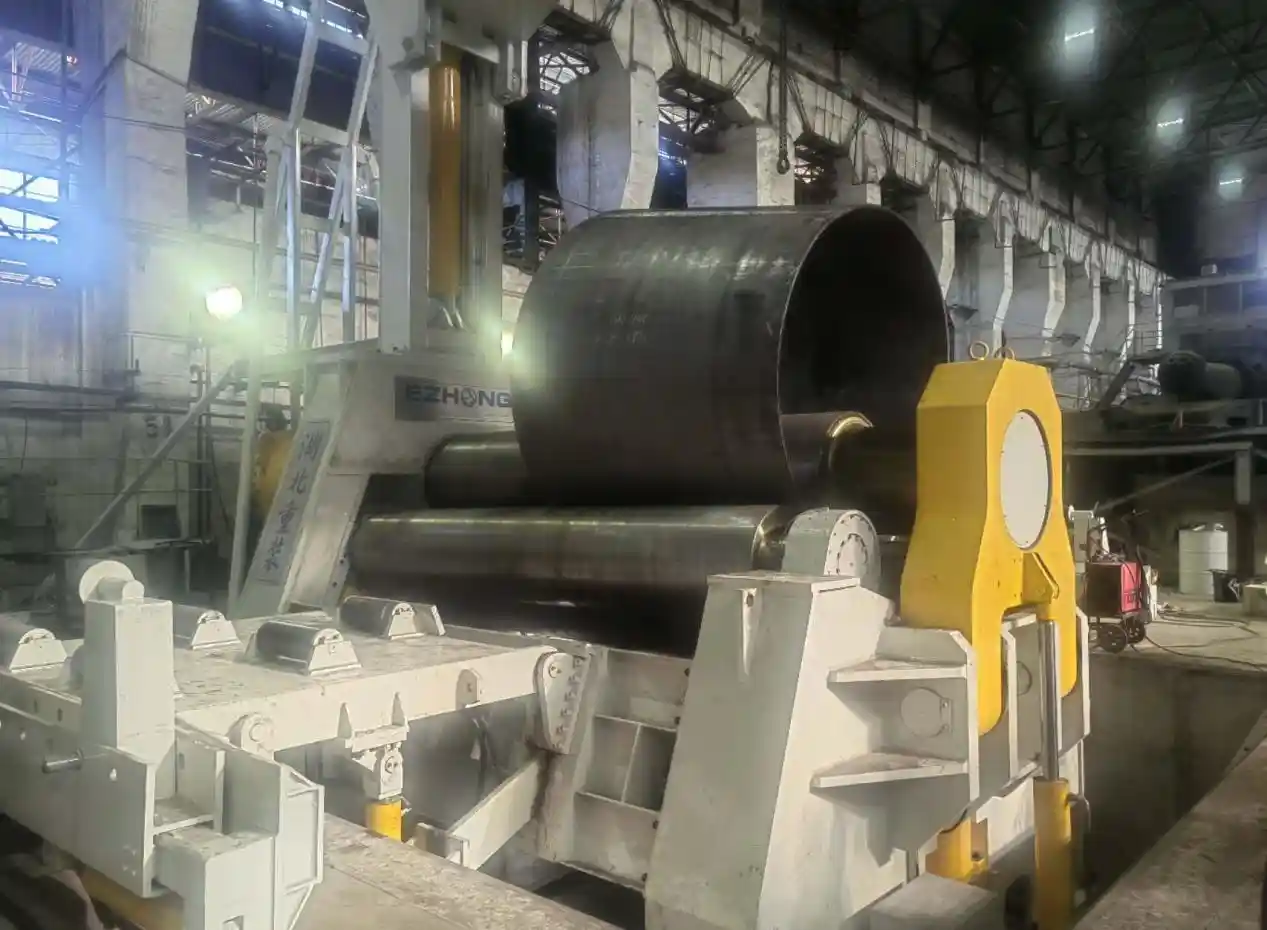

لعملياتها في تصنيع الغلايات الثقيلة، اختارت كراسني كوتلشيك آلة لف الألواح الأربع أسطوانات EZW12-120x4000 من EZHONG
تم تصميم الآلة لتطبيقات تشكيل الألواح المطالبة، مع الحد الأقصى لسمك اللف 120 مم، الحد الأقصى لعرض الألواح 4,000 مم، وقدرة قوة الإنتاج حتى 800 ميجا باسكال
بالنسبة لهذا المشروع، طلب العميل حلاً قادرًا على توفير:

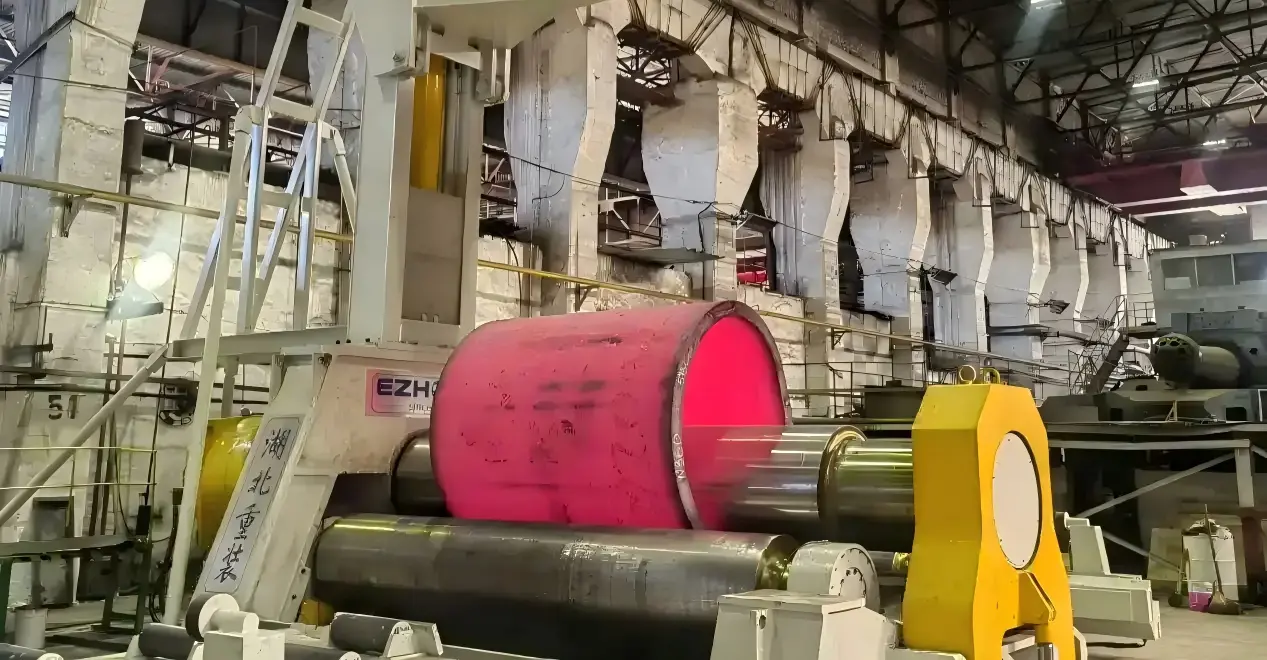

قام EZHONG بتوريد آلة لف الألواح الأربعة الأسطوانات الرطبة الكاملة EZW12-120x4000 بتكوين هيكلي مائل للأسفل.
| العنصر | المواصفات |
|---|---|
| موديل الآلة | EZW12-120x4000 |
| نوع الآلة | آلة لف الألواح بأربعة أسطوانات كاملة هيدروليكية |
| قوة الخضوع للألواح | 245 / 360 / 800 ميجا باسكال |
| الحد الأقصى لسمك اللف | 120 / 90 / 70 مم |
| السمك الأقصى للثني المسبق | 100 / 70 / 50 مم |
| الحد الأقصى لعرض الصفيحة | 4,000 / 4,000 / 2,200 مم |
| الحد الأدنى لقطر المنتج عند الحمل الكامل | قطر 3,000 مم |
| الحافة المستقيمة المتبقية بعد اللف المسبق | 2-2.5 طن |
| قطر اللف العلوي | قطر 940 مم |
| قطر اللف السفلي | قطر 830 مم |
| قطر لف الجانب | قطر 720 مم |
| سرعة اللف | تقريبياً 3.5 م/دقيقة |
| القوة القصوى للأسطوانة العلوية | 20,000 كيلو نيوتن |
يتبنى EZW12-120×4000 هيكل أربع أسطوانات هيدروليكية كاملة. الأسطوانات السفلية والجانبية موضعة هيدروليكيًا، بينما تستخدم الآلة الدفع الهيدروليكي والتحكم الكهربائي-الهيدروليكي لعملية اللف. يوفر هذا التكوين موضعة أسطوانية مسيطرة للانحناء المسبق و اللف للصفائح الثقيلة.
توفر الآلة أقصى قوة للأسطوانة العلوية تبلغ 20,000 كيلو نيوتن وأقصى دوران قيادة للأسطوانة العلوية 950 كيلو نيوتن·م. هذا التكوين عالي القدرة مصمم لتطبيقات تشكيل الصفائح الثقيلة التي تتطلب قوة تشكيل كبيرة.
للألواح ذات مقاومة الغليان 245 ميجا باسكال، يصل السمك الأقصى المحدد لللف إلى 120 مم. بالنسبة للمواد عالية القوة، يتم تعديل السُمك الأقصى المُصنَّف وفقًا لذلك: 245 ميجا باسكال → 120 مم، 360 ميجا باسكال → 90 مم، 800 ميجا باسكال → 70 مم.
الحافة المستقيمة المتبقية المحددة بعد الثني المسبق هي 2-2.5T. تكوين الأسطوانات الأربعة ووضع الألواح قريبًا من الأسطوانات التشكيلية يساعدان على تقليل القسم المستقيم غير المشكل في نهايتي الألواح.
جميع الأسطوانات العاملة الأربعة مصنفة كفولاذ سبيكة 42CrMo. صلابة المعاملة الحرارية بعد التشبع: HB215-300؛ صلابة السطح: HRC50-55. يوفر ذلك القوة الميكانيكية وصلابة السطح المطلوبة لتشكيل الصفائح الثقيلة.
يمكن تعديل الأسطوانات الجانبية بشكل مستقل لدعم ثني المخروط. يُحدد ضغط الزاوية القصوى للآلة بـ ≤400 طن، مما يوفر قدرات تشكيل إضافية لمكونات الغلايات والمعدات المضغوطة المخروطية.
يتكون جهاز التقليب من قاعدة التقليب وأسطوانة هيدروليكية. يسمح نظام التقليب الهيدروليكي بإزالة القطعة المنتجة النهائية على طول محور الأسطوانة، مما يحسن التعامل مع المكونات الأسطوانية الكبيرة بعد اللف.
يتكون نظام التحكم الكهربائي من خزانة التحكم الكهربائية ووحدة التحكم للمشغل. يستخدم النظام أزرار التحكم، مصابيح الإشارة، وعرض لمسي برمجي لمراقبة و التحكم في عملية اللف للآلة.

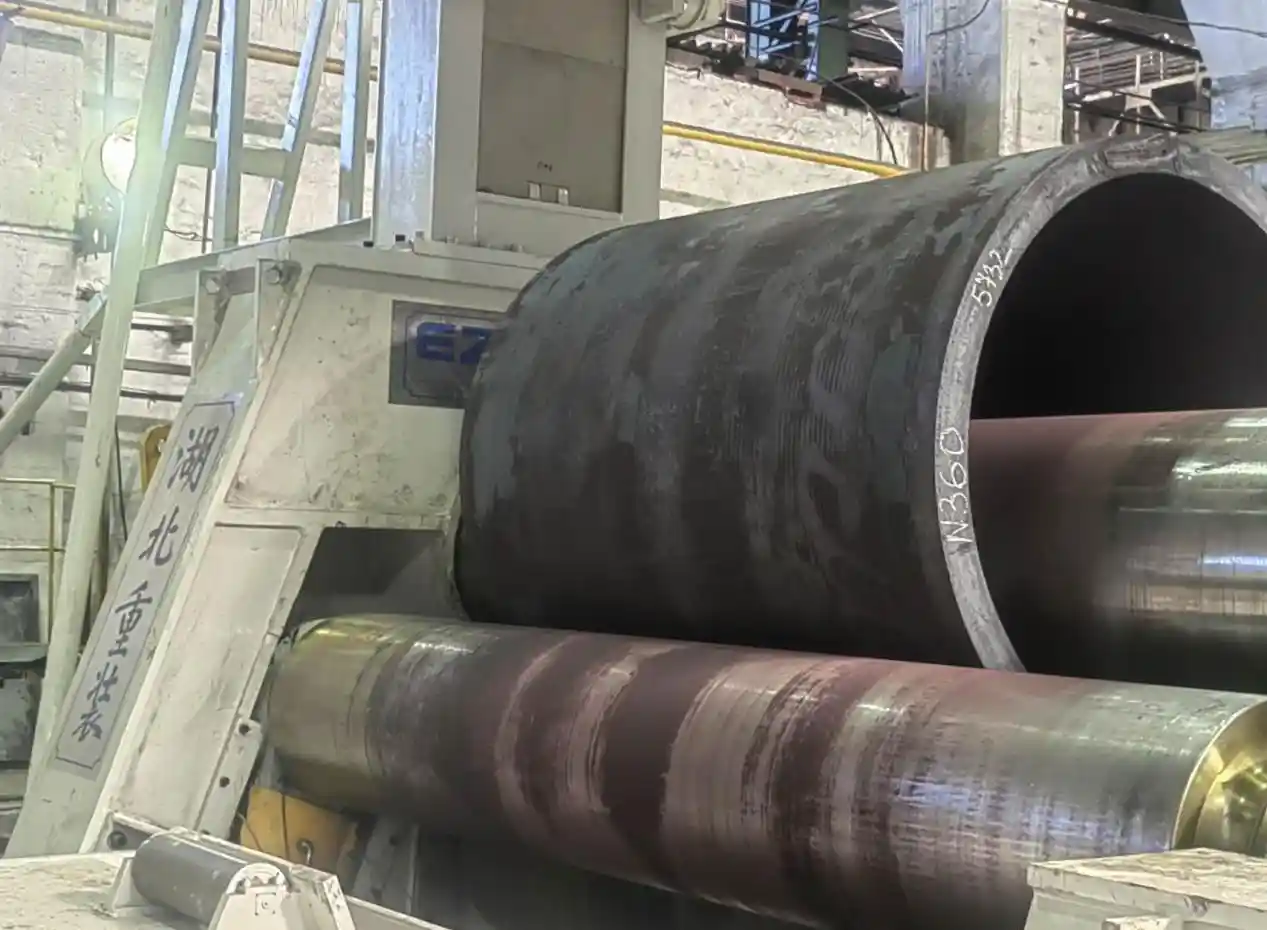

لف التشغيل

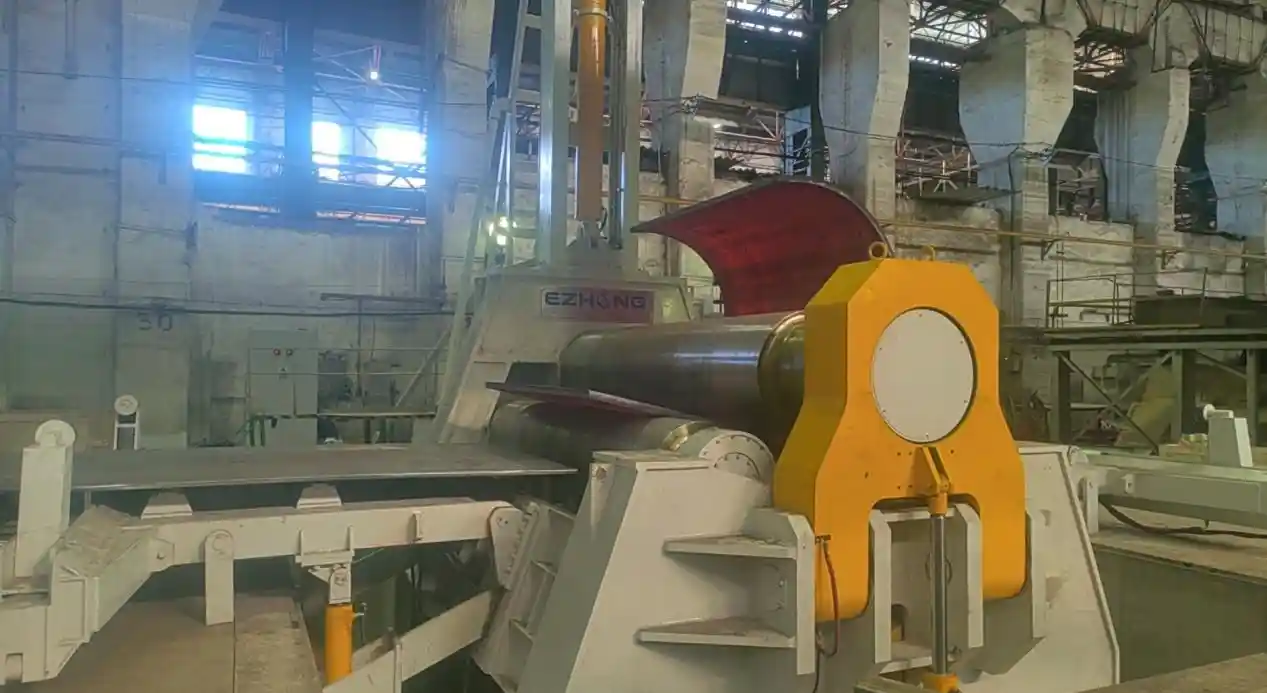

تشكيل تجريبي
تشغيل تجريبي

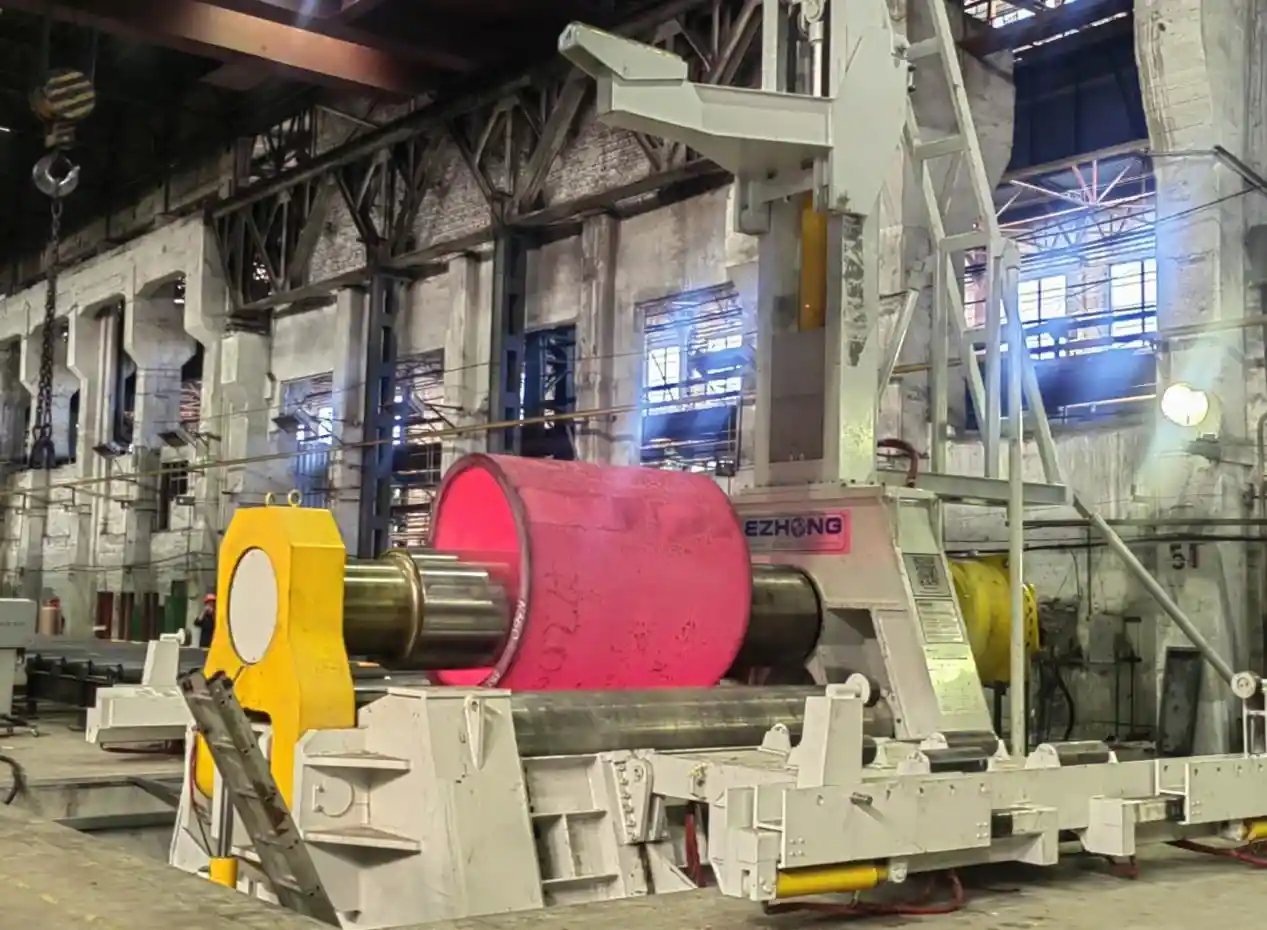

اللف الساخن

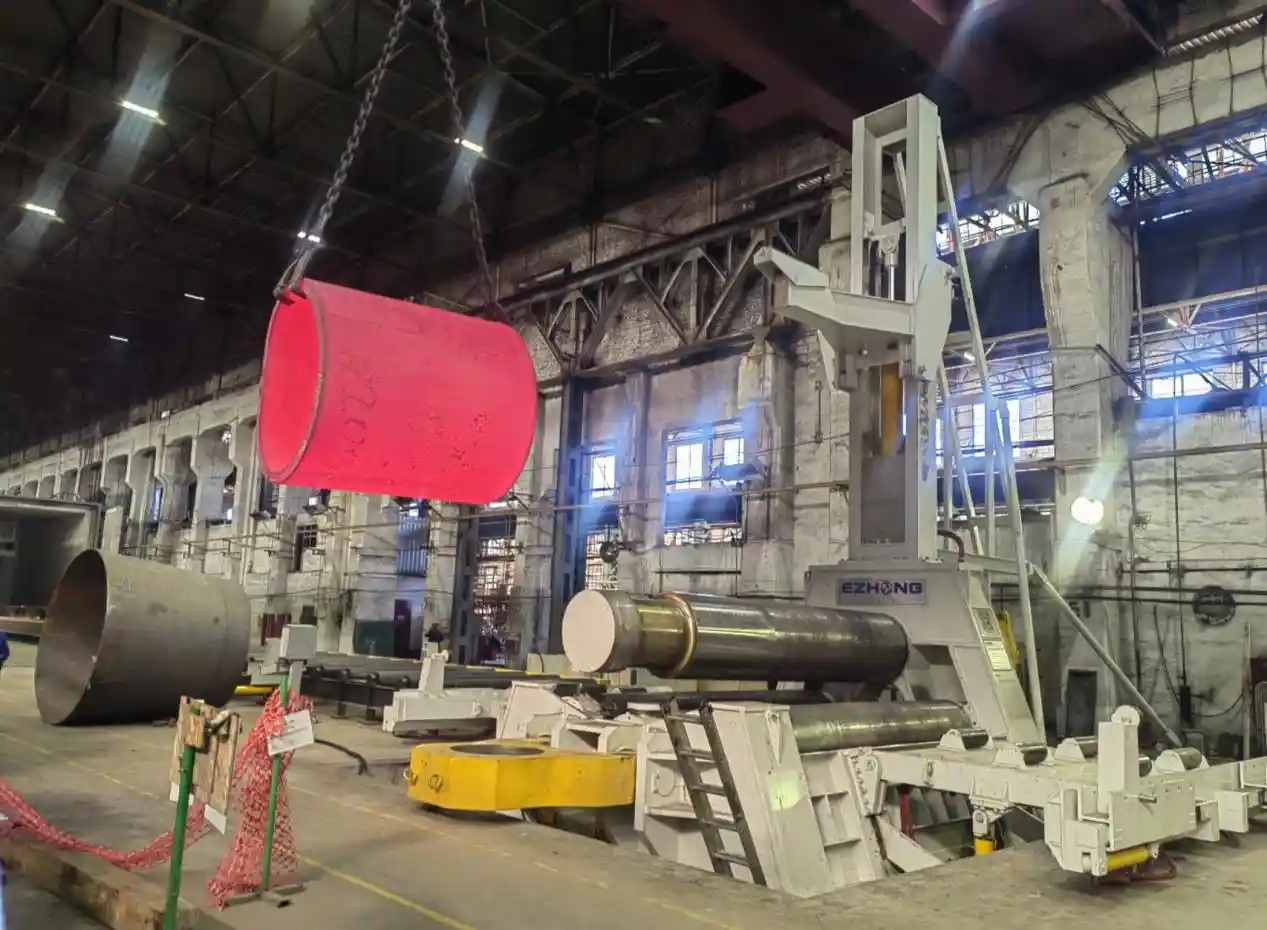

تعامل مع الصدفة الساخنة
فحص القبول
من سمك الصفيحة وقوة المادة إلى قطر اللف، العرض العامل وعوامل تشكيل الزاوية، يتطلب المكونات الضخمة للغلايات حلاً هندسيًا مناسبًا للفلكة.
