| العنصر | المحتوى |
|---|---|
| الصناعة | بناء السفن |
| العميل | Guangzhou Shipyard International (GSI) |
| المعدات | آلة تسوية الألواح |
| النموذج | EZW43C-12x3500.11R 360MPa |
| عدد لفات العمل | 11 |
| الحد الأقصى لسمك اللوحة | 12 مم |
| الحد الأقصى لعرض الصفيحة | 3500 مم |
| حد إنتاجية الصفيحة | 360 ميجا باسكال |
| دقة التصحيح | ≤1.0 مم/م |
| سرعة التصحيح | ≥6 م/دقيقة |
غوانزو شيبيارد إنترناشونال كومباني ليمتد (GSI)، وهي شركة تابعة ملكية كاملة لشركة الصين للتصنيع البحري (CSSC)، هي مؤسسة بناء سفن رئيسية في الصين ذات قدرات واسعة في بناء السفن وتصنيع معدات بحرية

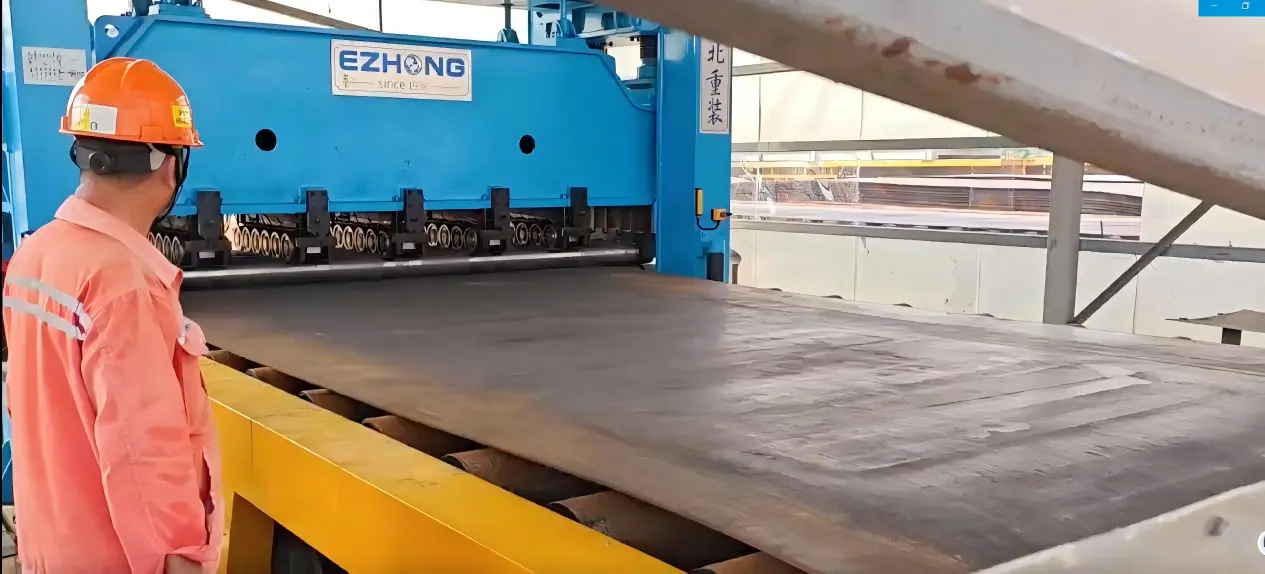

لمتطلبات معالجة الصفائح الفولاذية الخاصة بها، اختار GSI آلة تصحيح مستوى الصفائح EZW43C-12x3500.11R360MPa ذات 11 لفة من EZHONG لتصحيح مستوى الصفائح الفولاذية المستخدمة في إنتاج بناء السفن.
صممت الآلة لمعالجة لوحات الفولاذ ذات حد الإنتاج 360 ميجا باسكال، بأقصى سمك 12 ملم وعرض 3500 ملم. الدقة المحددة للتقسيم ≤1.0 ملم/م.
بالنسبة لهذا المشروع، طلب العميل حلاً قادرًا على توفير:
قامت EZHONG بتوفير آلة مستوية لوحات 11-لفة EZW43C-12x3500.11R360MPa، مصممة وفقًا لسمك اللوحة وعرضها وقوة المواد المطلوبين.
| العنصر | المواصفات |
|---|---|
| نوع المعدات | آلة تسوية الألواح |
| النموذج | EZW43C-12x3500.11R360MPa |
| حد إنتاجية الصفيحة | 360 ميجا باسكال |
| الحد الأقصى لسمك اللوحة | 12 مم |
| الحد الأقصى لعرض الصفيحة | 3500 مم |
| الحد الأدنى لسمك اللوحة | 4 مم |
| عدد لفات العمل | 11 |
| تباعد الأسطوانة العاملة | 170 مم |
| قطر الأسطوانة العاملة | 160 مم |
| الطول الفعال للأسطوانة العاملة | ≥3500 مم |
| طول جسم الأسطوانة العاملة | 3700 مم |
| قطر الأسطوانة الداعمة | 167 مم |
| صفوف الأسطوانات الداعمة | 5 |
| سكر الضغط | +130 إلى -15 مم |
| سرعة الضغط | 25 مم/دقيقة |
| المدى الأقصى | ±5 مم |
| سرعة التصحيح | ≥6 م/دقيقة |
| دقة التصحيح | ≤1.0 مم/م |
| القوة الاسمية للتسوية | 8,400 كيلو نيوتن |
| خصائص التحميل الأقصى | 144,000 نيوتن متر |
| قوة المحرك الرئيسي | 30 كيلوواط × 2 |
| قوة محرك الضغط | 4.0 كيلوواط × 2 |
| نظام التحكم | PLC + شاشة لمس + محول تردد |
| ارتفاع الأسطوانة العاملة | +800 مم |

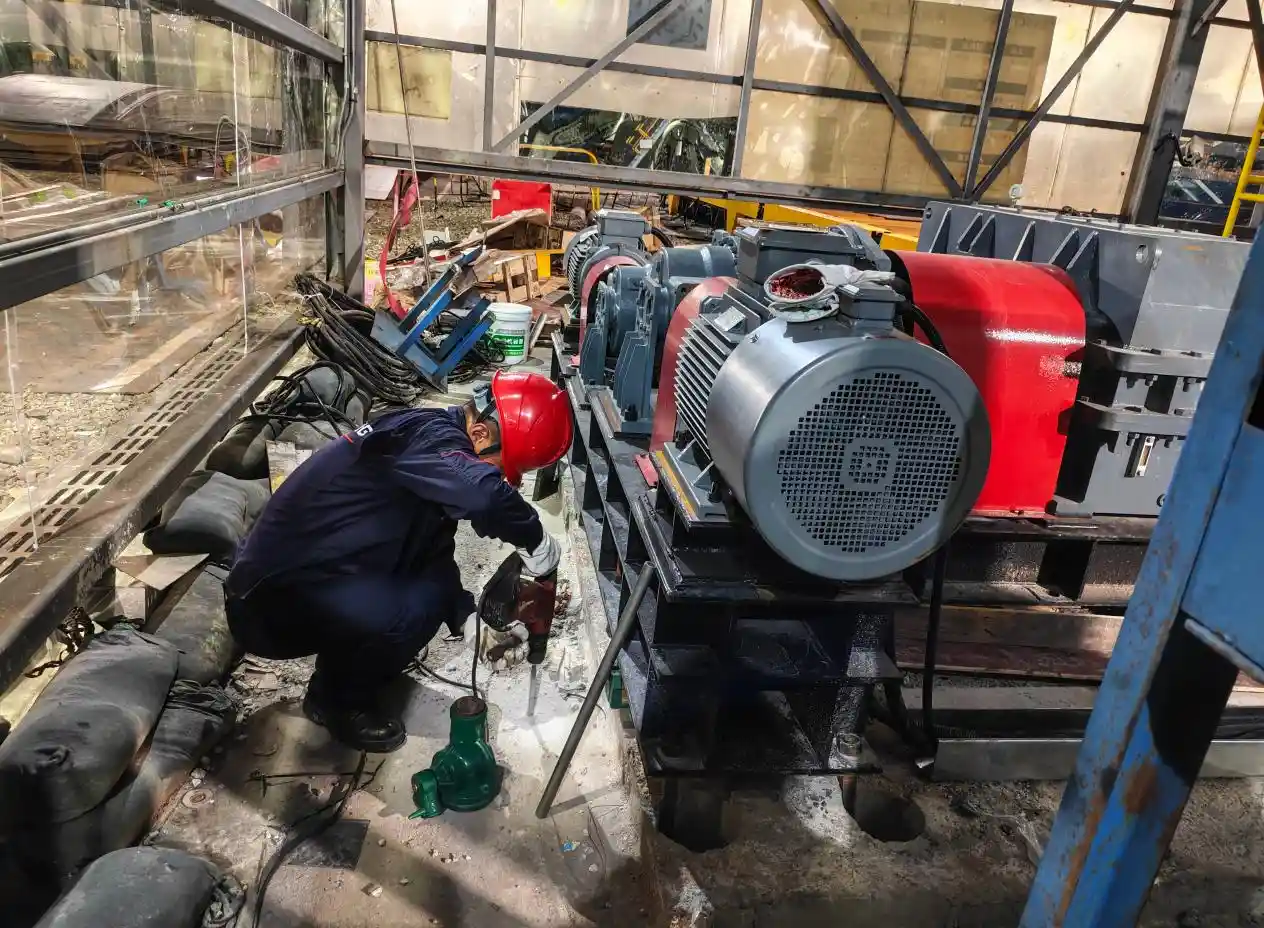

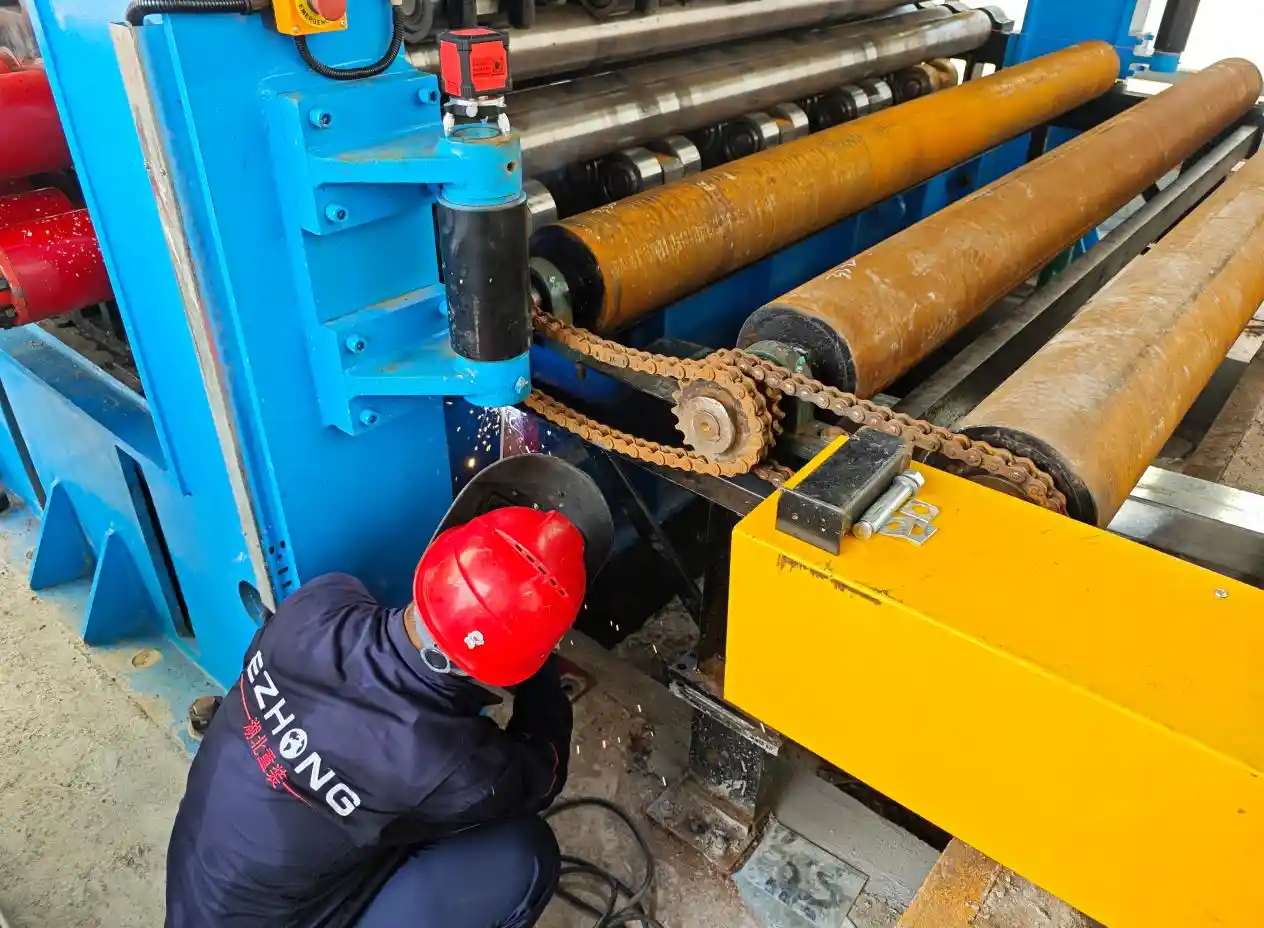

صيانة المعدات

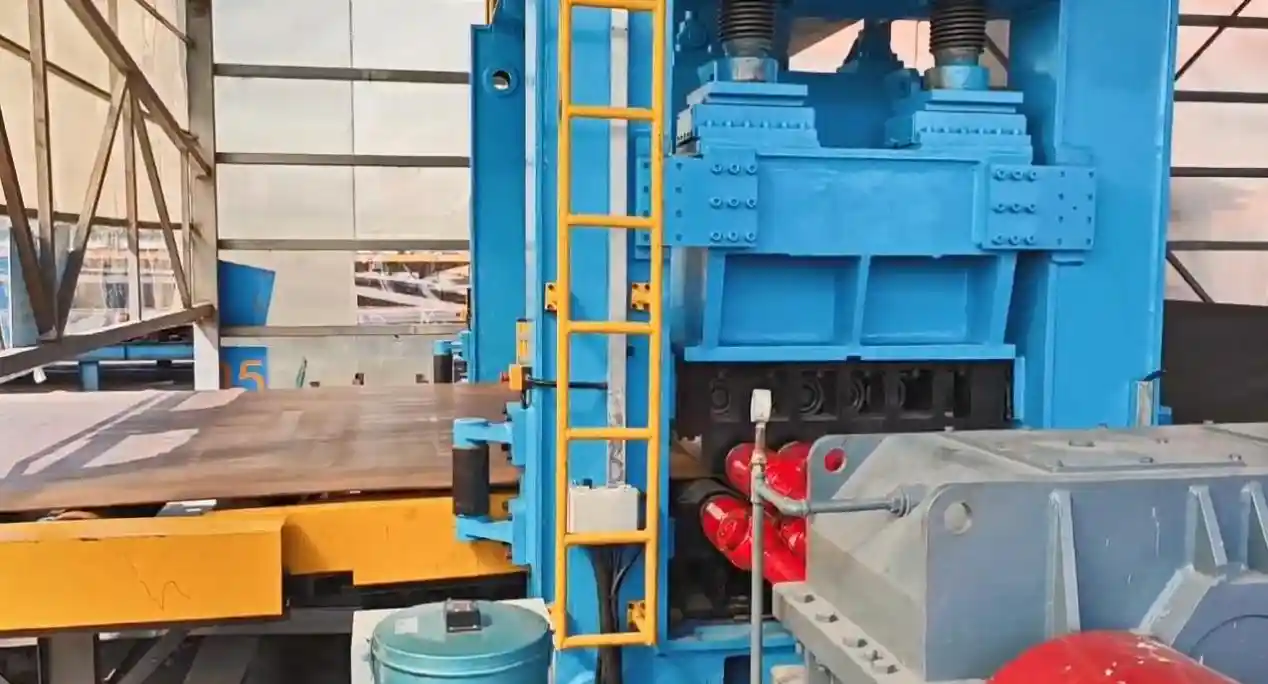

تشغيل المحركات

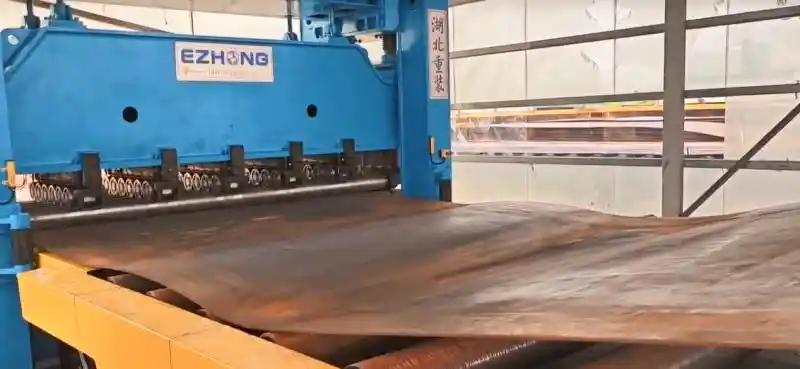

معالجة الصفائح

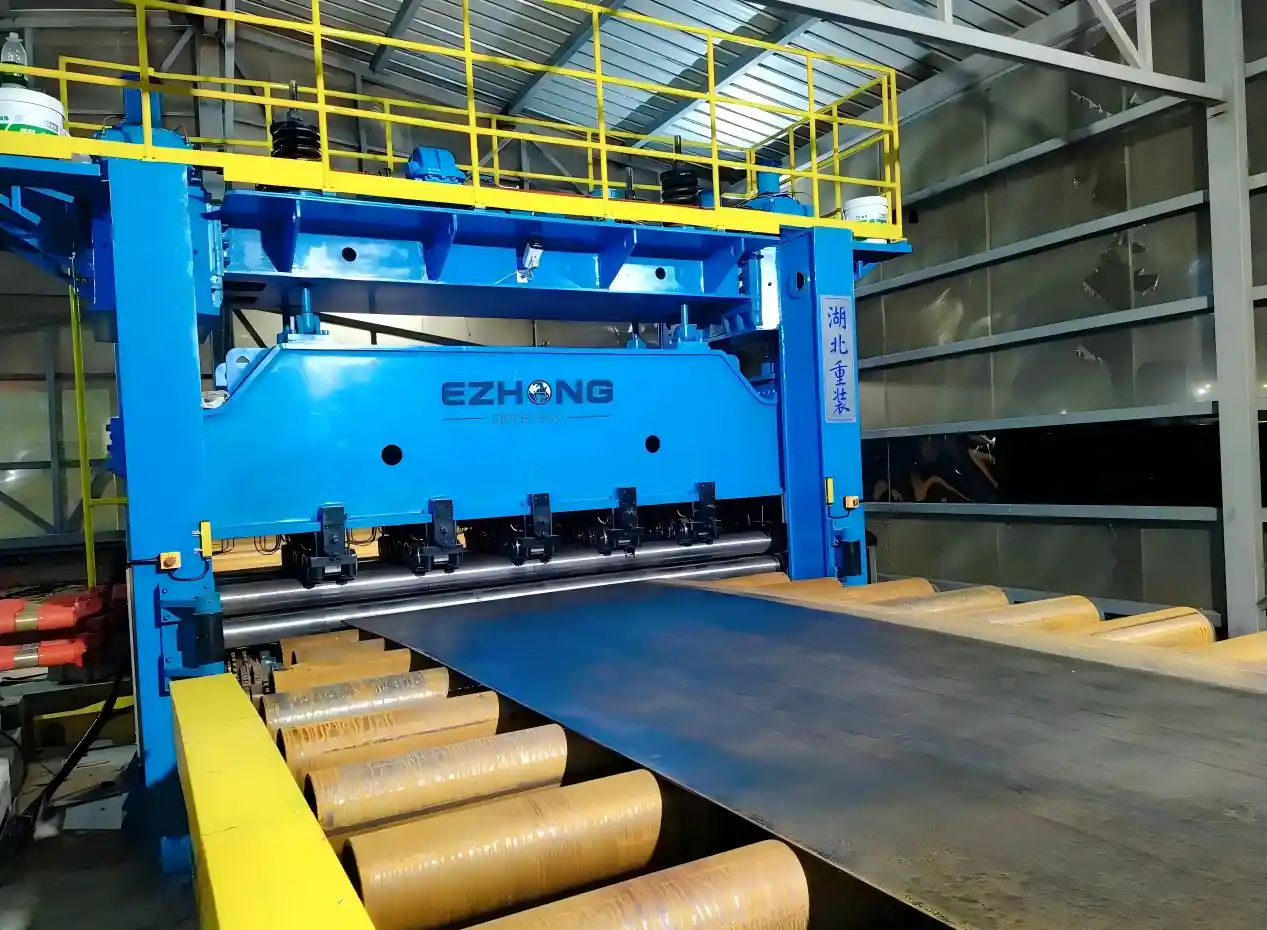

نظرة عامة على الجهاز
مستواة الألواح

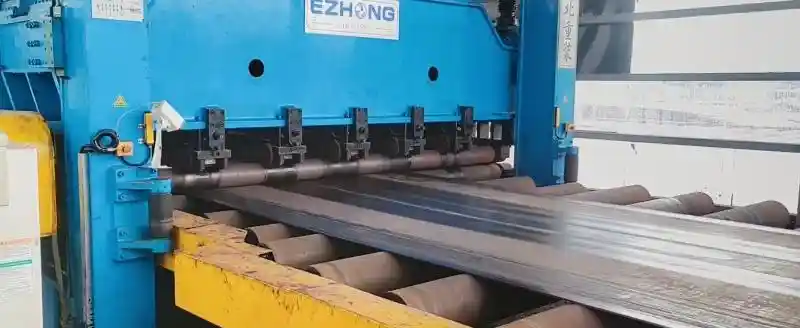

اختبار على الموقع
يوفر EZHONG آلات مستوية للألواح ذات صلابة عالية مصممة لمعالجة الألواح الفولاذية بشكل مستقر ودقيق في بناء السفن وتطبيقات الصناعات الثقيلة الأخرى.
