| العنصر | المحتوى |
|---|---|
| العميل | شركة شاينغهاي بولير ووركس المحدودة |
| الدولة | الصين |
| الصناعة | تصنيع المراجل |
| المعدات | EZW12Y-1500Tx3200 |
| نوع الآلة | آلة لف الألواح بأربعة أسطوانات كاملة هيدروليكية |
| الحد الأقصى لعرض الصفيحة | 3,200 مم |
| الحد الأقصى لسمك اللوحة | 105 مم |
| القوة القصوى للأسطوانة العلوية | 1500 طن |
| قطر اللف | قطر اللف Ø1600 مم |
| درجة الحرارة أثناء اللف | بارد / دافئ / ساخن |
شركة شاينغهاي بولير ووركس المحدودة هي مصنع متخصص للغلايات والمعدات المولدة للطاقة. تشمل عمليات التصنيع تشكيل وتصنيع المكونات الفولاذية الكبيرة، مما يضع متطلبات عالية على معدات لف الألواح الثقيلة.
لطلبها لمصنع الحاويات طلبت شركة شنغهاي بولير آلة لف الصمامات الصفائح الأربعة الهيدروليكية الكاملة EZW12Y-1500Tx3200 من EZHONG.
كان أحد المتطلبات الرئيسية لهذا المشروع هو القدرة على التعامل مع اللف البارد التقليدي فحسب ولكن أيضاً اللف الدافئ حتى 650 درجة مئوية واللف الساخن حتى 1,050 درجة مئوية.
بالنسبة لهذا المشروع، طلب العميل حلاً قادرًا على توفير:

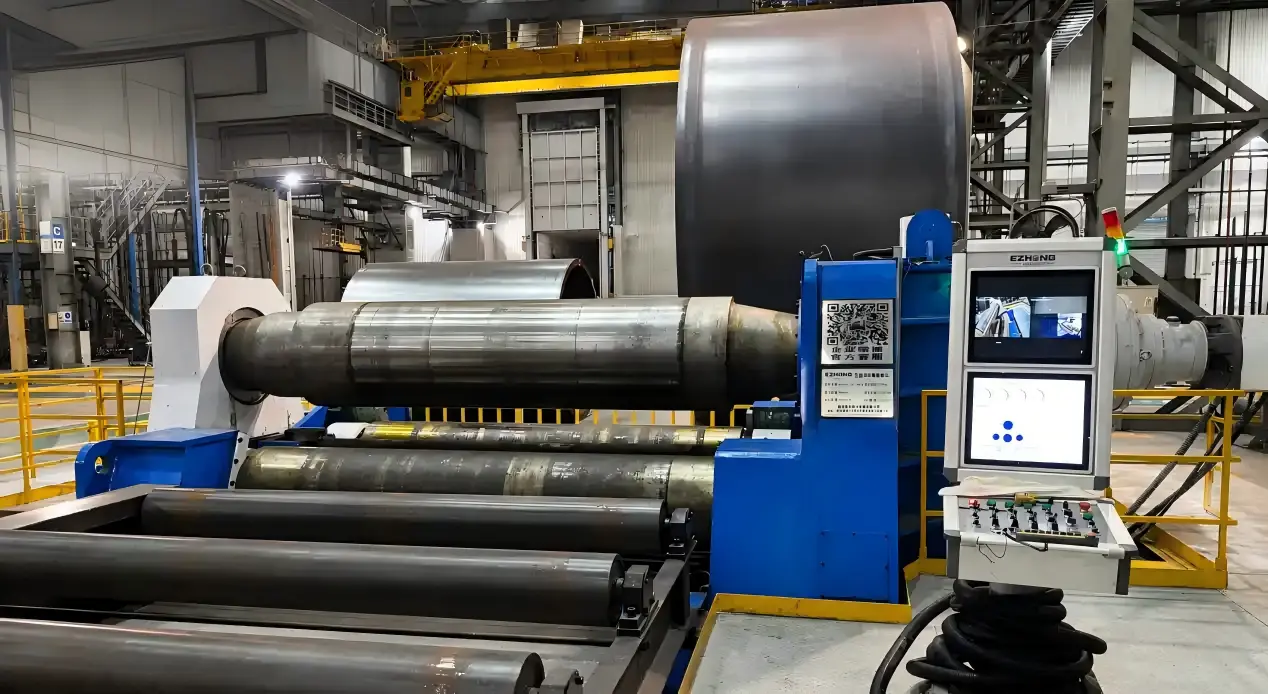

بناءً على متطلبات تشكيل المواد وإنتاج شركة شاينغهاي بولير ووركس، قامت EZHONG بتوريد آلة لف الألواح EZW12Y-1500Tx3200 كاملة الهيدروليكية الأربعة الأسطوانات.
| العنصر | المواصفات |
|---|---|
| موديل الآلة | EZW12Y-1500Tx3200 |
| نوع الآلة | آلة لف الألواح بأربعة أسطوانات كاملة هيدروليكية |
| القوة القصوى للأسطوانة العلوية | 1500 طن |
| قطر اللف العلوي | Ø860 مم |
| قطر اللف السفلي | Ø800 مم |
| قطر لف الجانب | Ø650 مم |
| الحد الأقصى لعرض الصفيحة | 3,200 مم |
| الحد الأقصى لسمك اللف | 105 مم |
| سمك الثني المسبق | حتى 90 مم |
| قوة الخضوع للألواح | 190 / 240 / 360 ميجا باسكال |
| قطر اللف القياسي | قطر اللف Ø1600 مم |
| الحد الأدنى لقطر اللف | Ø1,000 مم |
| Working Roll Effective Length | 3,260 مم |
| سرعة اللف | 3.5 م/دقيقة |
| الحد الأقصى لقطر الدعم العلوي | Ø 6000 مم |
| سعة الدعم العلوي | 35 طن |
| طاولة الأسطوانات المغذية | 16م × 3.2 م |
| درجة الحرارة أثناء اللف | بارد / دافئ / ساخن |
The upper and lower rolls are both driven, providing controlled and stable plate feeding during rolling. The hydraulic system controls the vertical and inclined movement of the lower and side rolls and enables precise positioning of the working rolls.
توفر الآلة قوة ضغط أعلى لف كحد أقصى 1500 طن، مع عزم دوران دفع لف علوي 450000 نيوتن متر، مما يوفر القدرة الشكيلية المطلوبة لللف للصفائح الفولاذية الثقيلة
تدمج الآلة تدابير حماية حرارية مخصصة لدعم اللف الدافئ والساخن. وتشمل تحملات اللف المقاومة للحرارة والختم، العزل الحراري بين الأسطوانات الهيدروليكية واللفات العاملة، حساسات التحريك المحمية وتبريد زيت الهيدروليك
تُصنع الأسطوانات العلوية والسفلية والجانبية من الفولاذ المصقول بالحرارة لللف الساخن 60CrMnMo المعامل حرارياً بـ HB280-320. يتطلب المواصفات الفنية عمليات التشكيل الخاضع للرقابة، المعالجة الحرارية و التشكيل، بالإضافة إلى شهادة المواد والفحص فوق الصوتي.
يتضمن الجهاز دعامات جانبية أمامية وخلفية، ودعم علوي ونظام تغذية مدفوع. توفر الدعامات الجانبية سعة رفع 25 طن لكل منها، بينما يمكن للدعم العلوي دعم القطع حتى Ø6000 مم و35 طن.
يدمج النظام الهيدروليكي دوائر التنظيم الضغطي، التزامن، السرعة و التحكم في سرعة الأسطوانات العاملة. تتحكم صمامات تناسبية هيدروليكية كهربائية وأجهزة استشعار الإزاحة في حركة الأسطوانات السفلية والجانبية المتزامنة، بدقة موضع ±0.15 مم. يستخدم نظام التحكم التحكم في الاكتساب البياناتي القائم على PLC والمنطقي.
من سمك الألواح وقوة المواد إلى قطر اللف والعرض العامل ودرجة حرارة التشكيل، يتطلب كل تطبيق لف الألواح الثقيلة تكوين آلة مُهندسة بشكل صحيح.
