آلة ثني الصفائح بـ 3 لفات هي آلة ثقيلة لتشكيل المعادن التي تثني الصفائح المعدنية إلى أشكال أسطوانية أو مخروطية أو منحنيات مخصصة باستخدام ثلاث لفات دوارة مرتبة في تكوين هرمي.
يُوضع الصفحة بين أسطوانتين سفليتين وأسطوانة علوية واحدة. يقوم النظام الهيدروليكي بتعديل موضع الأسطوانة العلوية، وتدور الأسطوانات لثني الصفحة. تمريرات متعددة تزيد تدريجياً من نصف القطر المنحني حتى يتم الوصول إلى القطر المطلوب.
If you are a fabricator, equipment manufacturer, project engineer, or industrial producer—and if you are seeking precise heavy plate forming solutions tailored to your production requirements—we can provide customized 3-roll bending systems to match your specifications, capacity needs, and budget. From single-series standard machines to specialized wind tower and marine configurations, EZHONG delivers the right solution for your application.
اختر السلسلة التي تتناسب مع متطلبات الإنتاج — من الـ CNC الهيدروليكي العام إلى التكوينات المتخصصة لأبراج الرياح والسفن البحرية
اختر بين سلسلتنا لمسافة مركزية متغيرة هيدروليكية CNC، المتخصصة في أبراج الرياح، وسلسلة ثني الصفائح البحرية
| ميزة | مسافة مركزية متغيرة هيدروليكية CNC | آلة ثني الألواح لأبراج الرياح | آلة ثني الألواح البحرية |
|---|---|---|---|
| سلسلة الموديلات | EZW11S / EZW11X / EZW115 | EZW11X-WT | 3R-بحرية |
| نطاق سمك الصفيحة | 8-360 مم | 30-120 مم | 60-200 مم |
| نطاق عرض الصفيحة | 2000-3200 مم | 2500-4500 مم | 12000-21000 مم |
| السعة القصوى | 8000 طن | متغير | 4500 طن |
| التقنية الأساسية | التحكم الهيدروليكي VCD | تقنية الغلاف المخروطي | تقنية ترخيص Smith |
| التطبيقات الرئيسية | أوعية الضغط، والغلايات، والأنابيب | أبراج توربينات الرياح | هياكل السفن، المكونات الهيكلية |
| سرعة الإنتاج | قياسي | 20-30 دقيقة/قسم من الأبراج | قياسي |
| التفاصيل | عرض التفاصيل → | عرض التفاصيل → | عرض التفاصيل → |

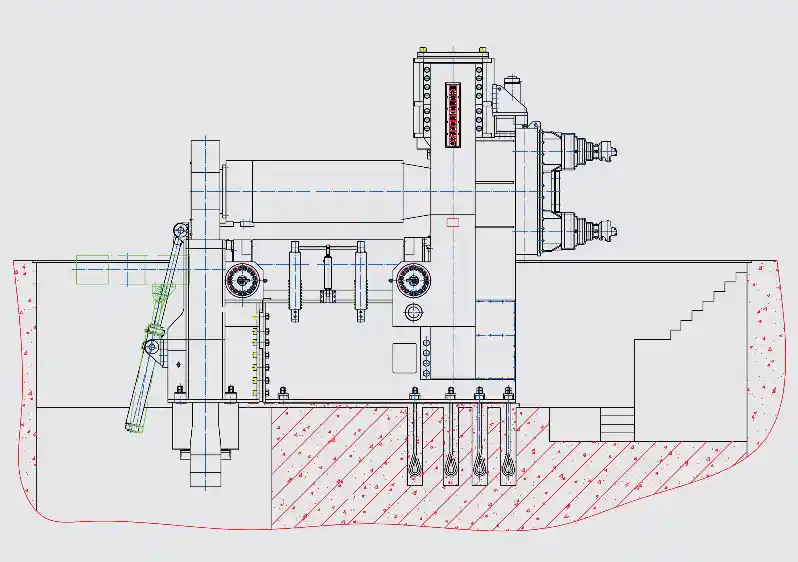

في الثمانينيات، اخترع EZHONG أول آلة طي صفائح VCD هيدروليكية كاملة 3-rollers في الصين، مما كسر احتكار التكنولوجيا الأجنبية. يسمح VCD بتعديل مستقل للدوري العلوي في كل من الاتجاه الأفقي والرأسي.
تكوينات مزدوجة الدفع، ثلاثية الدفع، أو رباعية الدفع بناءً على سمك الصفيحة وقوة المادة. توزيع الطاقة الأمثل يضمن جودة الطي المتسقة عبر نطاق المواصفات الكامل.
يمثل EZW11S-360×3200 أكبر آلة طي صفائح 3-rollers فردية في العالم بقوة قصوى 8000 طن وسعة سمك صفيحة 360 مم. فقط EZHONG يصنع بهذا الحجم.
خيارات NC/CNC مع إمكانية التشخيص عن بعد. مراقبة فورية لوضع الدوريات، الضغط، وتشوه المادة. التعويض التلقائي عن الارتداد والاختلافات في المواد.

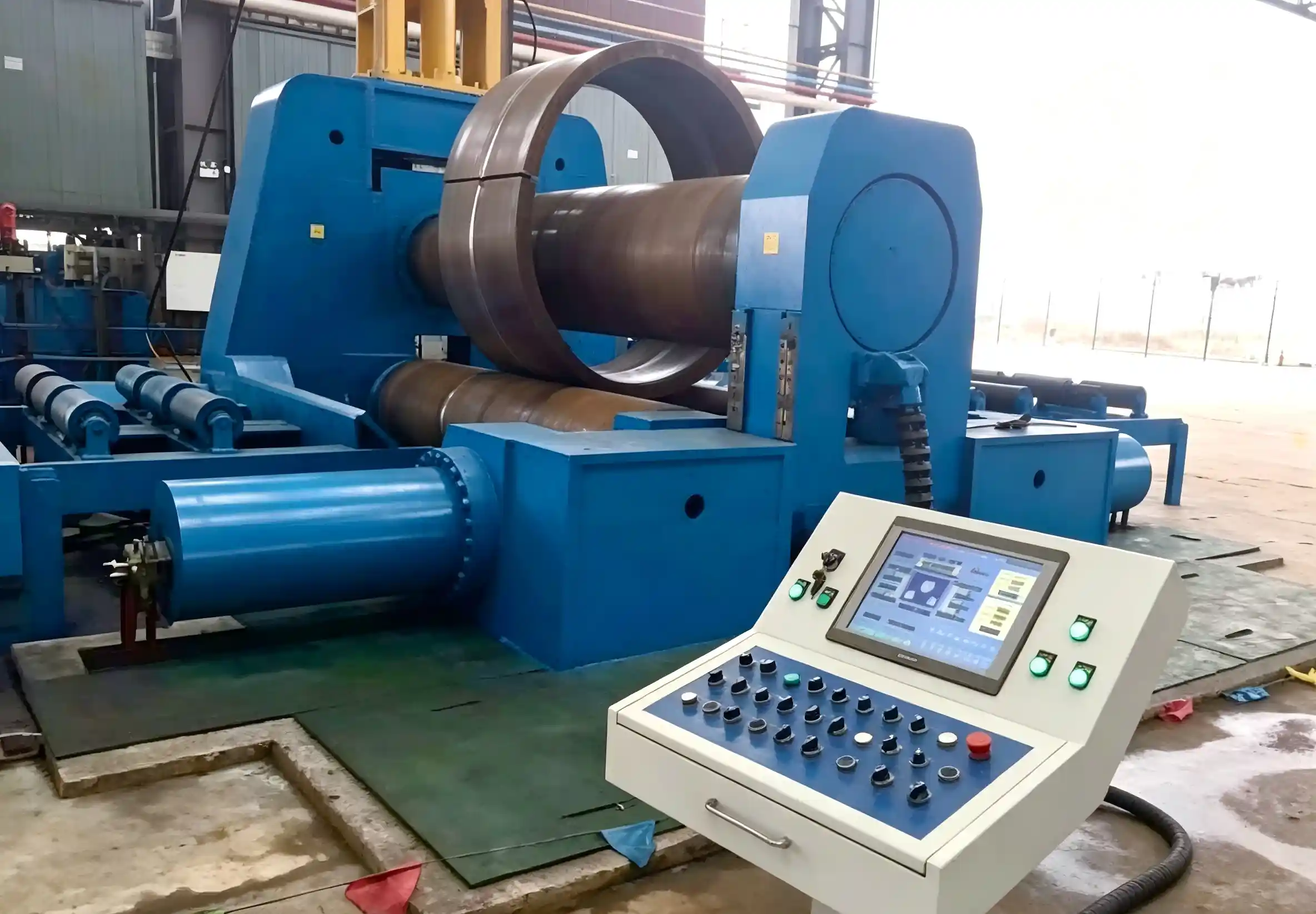

لف الأقسام المخروطية السميكة بسمك 30-120 مم في 20-30 دقيقة/قطعة.
يخدم EZHONG أكثر من 70% من أفضل مصنعي أوعية الضغط في الصين.

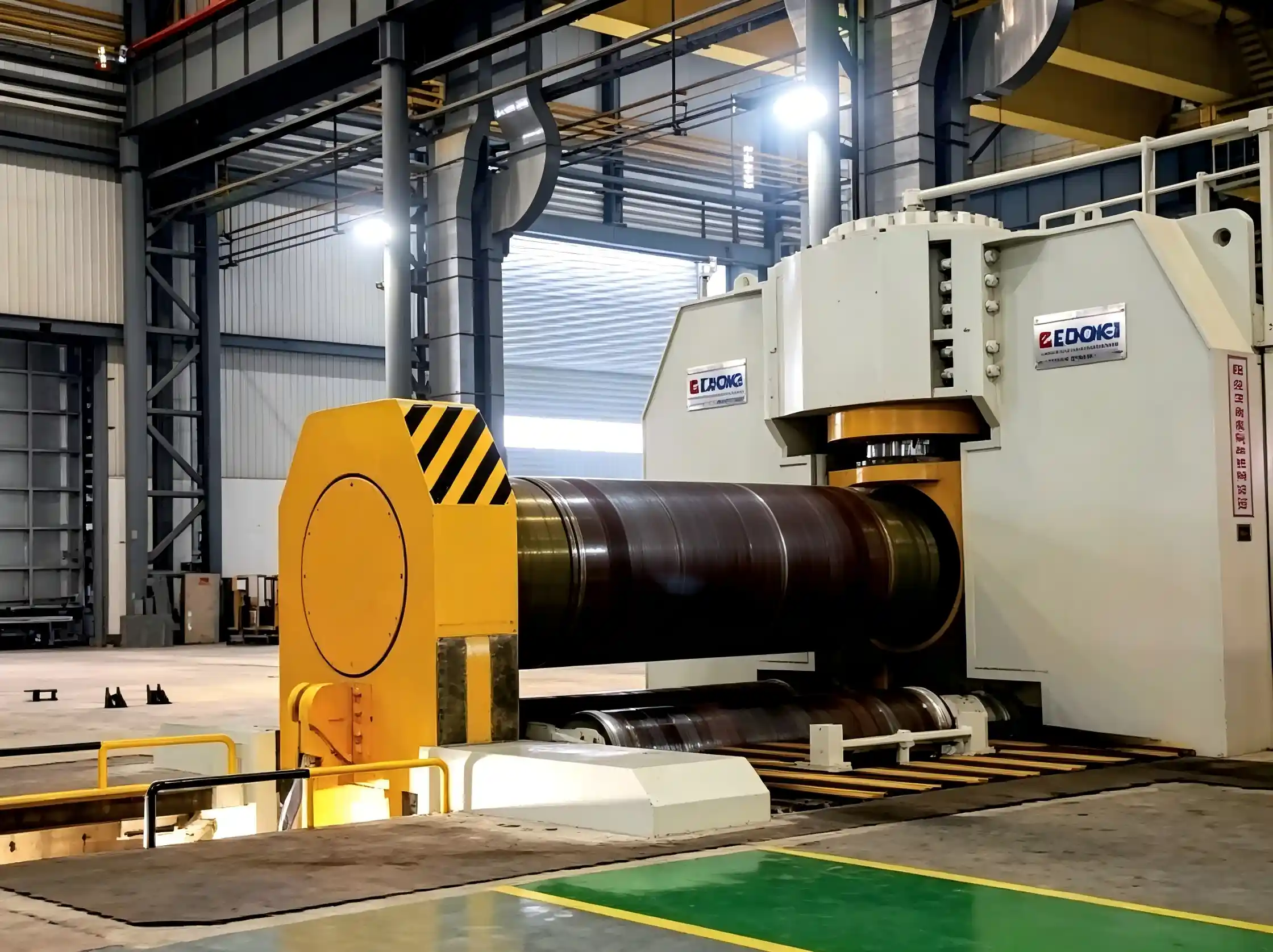

لف صفائح هيكل السفن 60-200 مم بطول يصل إلى 21 متر.
لف صفحات أنابيب سميكة 50-200 مم للتطبيقات البحرية والضغط العالي.

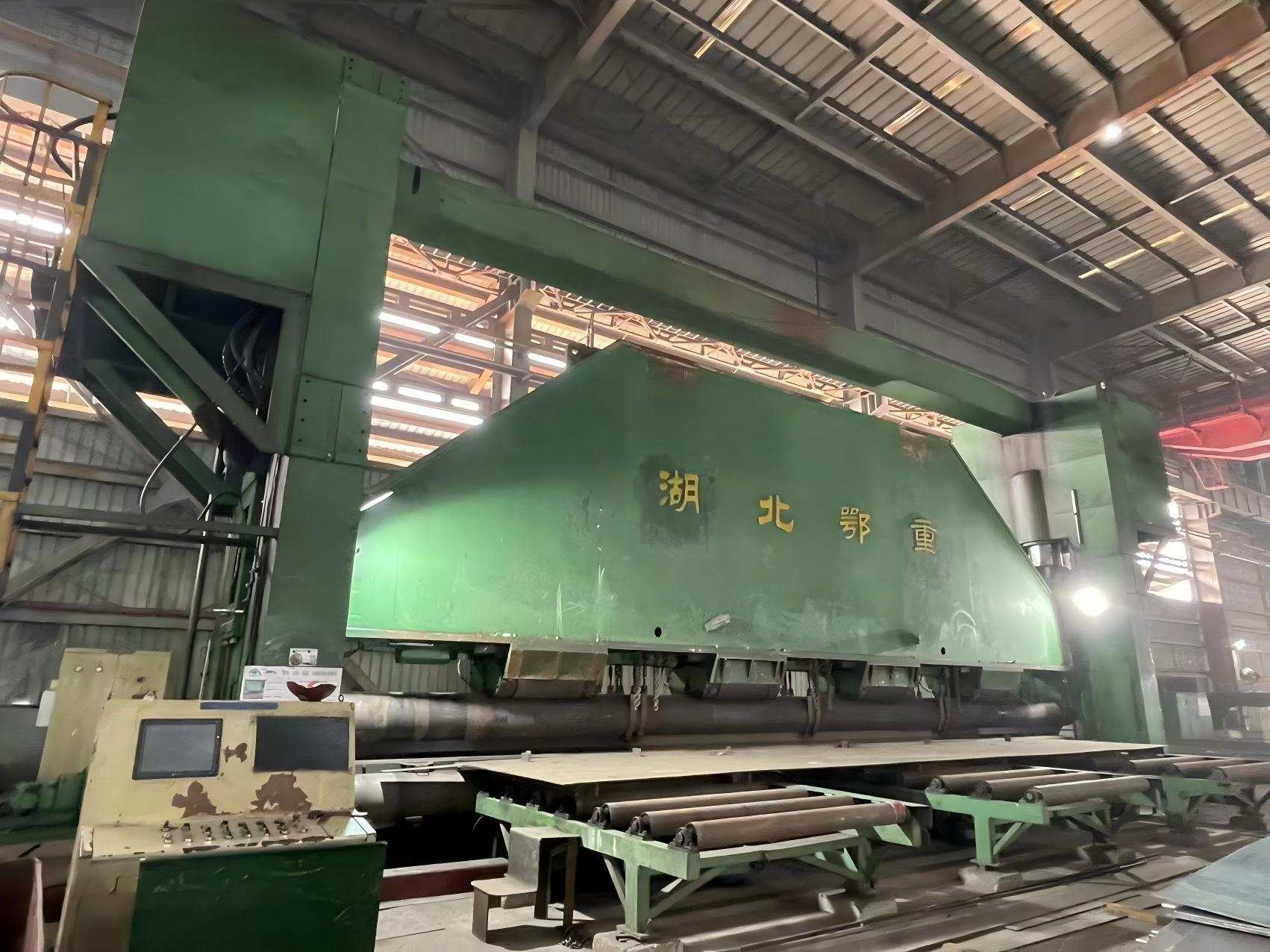

لف مكونات معتمدة TS16949 للنووي والفضاء الجوي.

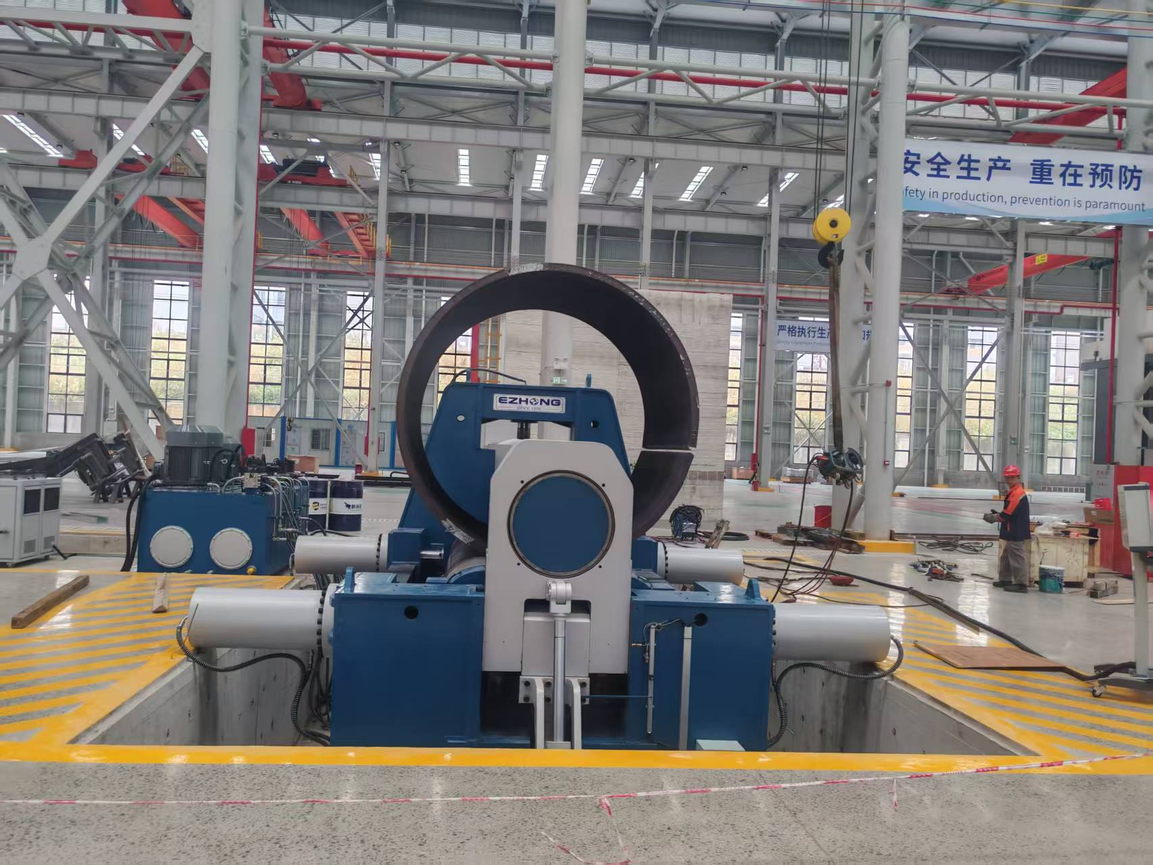

لف أعمدة الجسور والفولاذ المعماري بسمك 60-150 مم.
آلات 3 أسطوانات مثالية للصفائح السميكة (≥20 مم) واللفائف ذات القطر الكبير. آلات 4 أسطوانات مثالية للصفائح المتوسطة (6-50 مم) والأعمال الدقيقة. للصفائح ≥20 مم، يُوصى بـ 3 أسطوانات.
الوسط المتغير (VCD) يعني أن الأسطوانة العلوية يمكن أن تتحرك بشكل مستقل في الاتجاهين الأفقي والرأسي، بدلاً من أن تكون ثابتة. هذا يتيح طيًا مسبقًا أفضل بنسبة 40%، أقطار تدوير أدنى أضيق، وتوفير تكاليف أساسية بنسبة 30%.
360 مم لنموذج EZW11S-360×3200 — الأقصى عالميًا لآلة طي 3 أسطوانات.
نعم، مع حزمة طحن ساخن اختيارية لدرجات الحرارة حتى 300°C.
النماذج القياسية: 4-6 أشهر. المتخصصة لأبراج الرياح: 5-7 أشهر. النماذج البحرية: 6-8 أشهر.
نعم، بما في ذلك التركيب على الموقع، التشغيل، وتدريب المشغل لمدة 3-5 أيام.
